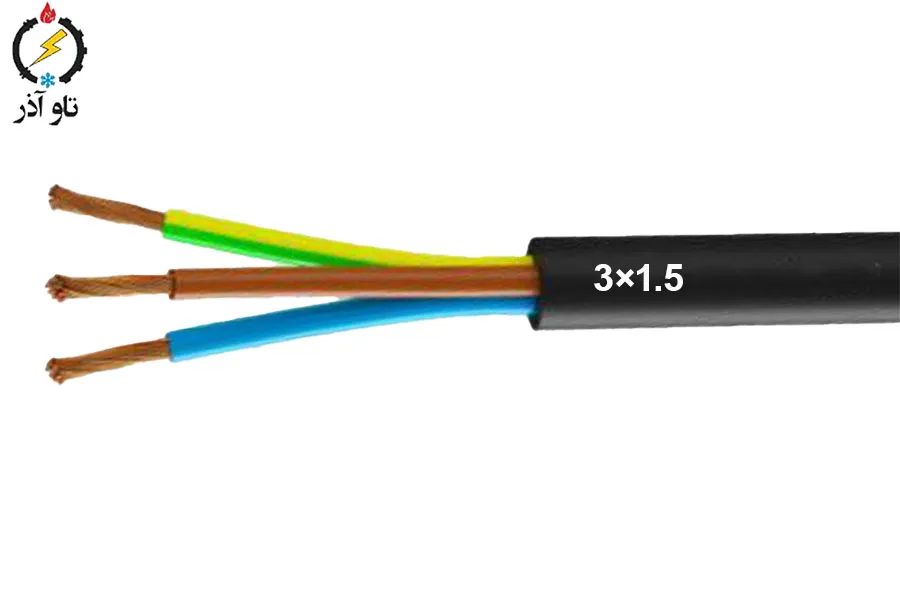

کابل افشان مسی 1.5 × 3 افشار نژاد خراسان (1 متر)

معرفی کلی محصول کابل افشان مسی 1.5 × 3 افشار

کابل افشان مسی 1.5 × 3 ساخت افشار نژاد خراسان یک راهکار اقتصادی و عملی برای سیم‌کشی سه‌رشته در ساختمان‌ها، دفاتر و کاربردهای صنعتی سبک است. هر یک از سه هادی این کابل دارای سطح مقطع نامی 1.5 mm² است که به همراه ساختار افشان، انعطاف‌پذیری و سهولت نصب را در فضاهای محدود و مسیرهای پیچیده فراهم می‌سازد. این کابل با ولتاژ نامی 500 VAC و جریان مجاز 18 A (در هوای 30°C) برای تغذیه مدارهای پریز، روشنایی و کابل‌کشی‌های رابط مناسب است. واحد فروش این کابل بر اساس 1 meter ارائه می‌شود تا امکان سفارش متری برای پروژه‌های مختلف وجود داشته باشد.

چرا این کابل انتخاب خوبی است؟

ترکیب هادی افشان و سطح مقطع 1.5 mm² باعث می‌شود کابل هم برای نصابانی که نیاز به انعطاف دارند مناسب باشد و هم برای پروژه‌هایی که صرفه‌جویی در فضا و وزن اهمیت دارد. علاوه بر این مشخصات عایق و روکش (0.7 mm و 0.9 mm) حفاظت مناسب مکانیکی و الکتریکی اولیه را فراهم می‌کنند.

مشخصات فنی کامل کابل افشان مسی 1.5 × 3 افشار

در این بخش مشخصات فنی کابل به‌صورت دقیق و خلاصه آورده شده است:

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 3 × 1.5 mm² (سه‌رشته، هر رشته 1.5 mm²)
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.7 mm
• ضخامت روکش (Sheath): 0.9 mm
• میانگین قطر خارجی کابل: 8.3 mm
• حداکثر مقاومت هادی در 20°C: 13.3 Ω/km
• جریان مجاز در هوای 30°C: 18 A
• وزن تقریبی: 110 kg/km
• طول واحد فروش: 1 meter

این مشخصات پایه‌ای برای طراحی مدار، محاسبات افت ولتاژ، تعیین فیوز یا کلید حفاظتی و برنامه‌ریزی مسیرهای نصب هستند.

کاربردها و موارد استفاده کابل افشان مسی 1.5 × 3 افشار

کابل افشان 1.5 × 3 در بسیاری از پروژه‌ها کاربرد دارد. در ادامه فهرست کاربردهای رایج آورده شده است:

کاربردهای مسکونی و ساختمانی

• سیم‌کشی مدارهای روشنایی و پریزهای کم‌مصرف در واحدهای مسکونی.
• کابل‌کشی آشپزخانه‌ها و فضاهایی که نیاز به انعطاف کابل در عبور از کانال‌ها و داکت‌ها وجود دارد.
• استفاده به‌عنوان کابل رابط وسایل برقی قابل جابجایی و دستگاه‌های پرتابل.

کاربردهای اداری و تجاری

• تغذیه تجهیزات اداری، یونیت‌های روشنایی و پریزها در دفاتر و فروشگاه‌ها.
• کابل‌کشی در فضاهای تجاری کوچک که نیاز به نصب سریع و مرتب دارند.

کاربردهای صنعتی سبک

• کابل رابط در ماشین‌آلات سبک و تجهیزات اتوماسیون با حرکت محدود.
• سیم‌کشی تابلوهای فرمان کوچک و مدارهای کنترل که محل نصب فضاهای تنگ یا مسیرهای خمیده دارند.

محاسبات فنی: مقاومت و افت ولتاژ — نمونه عملی

در انتخاب کابل مناسب، محاسبه مقاومت و افت ولتاژ اهمیت زیادی دارد. مقدار مقاومت اعلام‌شده 13.3 Ω/km معادل 0.0133 Ω/m است. در زیر یک مثال عددی برای درک بهتر آورده شده است:

مثال محاسبه افت ولتاژ

فرض کنید طول مفید کابل یک‌طرفه 10 m و بار جریان 15 A باشد.

• مقاومت به ازای هر متر: R_per_m = 13.3 Ω/km = 0.0133 Ω/m
• افت ولتاژ به ازای هر متر: V_drop_per_m = I × R_per_m = 15 × 0.0133 = 0.1995 V/m
• افت ولتاژ کل برای 10 m: V_drop_total = 0.1995 × 10 = 1.995 V
• درصد افت نسبت به 230 V: Percent_drop ≈ (1.995 / 230) × 100 ≈ 0.87%

این مقدار افت ولتاژ برای بسیاری از کاربردهای معمول قابل قبول است. با این حال، اگر طول کابل طولانی‌تر یا جریان بالاتر باشد باید سطح مقطع بزرگ‌تر انتخاب شود یا محاسبات دقیق‌تری انجام گیرد. همچنین جریان مجاز اعلام شده 18 A برای دمای هوا 30°C است — بنابراین در دماهای بالاتر یا در صورت نصب در دسته‌بندی کابل‌ها (bunched cables) لازم است ضریب کاهش (derating) اعمال گردد.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 1.5 × 3 افشار

کابل افشان 1.5 × 3 دارای مزایای مشخصی است که آن را برای کاربردهای متنوع مناسب می‌سازد:

انعطاف‌پذیری و سهولت نصب

ساختار افشان رشته‌ای اجازه می‌دهد کابل در مسیرهای پیچیده، پشت تجهیزات و درون داکت‌ها به‌راحتی کشیده شود و نصب سریع‌تر و تمیزتری داشته باشید.

مناسب برای فضاهای محدود

میانگین قطر خارجی 8.3 mm و وزن 110 kg/km باعث می‌شود کابل فضای کمتری اشغال کند و در طراحی مسیرها و کانال‌ها صرفه‌جویی ایجاد شود.

حفاظت اولیه با عایق و روکش مناسب

ضخامت عایق 0.7 mm و روکش 0.9 mm حفاظت مکانیکی و الکتریکی قابل قبولی را در شرایط نصب داخلی فراهم می‌کنند.

توان عملیاتی مناسب برای بارهای معمول

جریان مجاز 18 A (در دمای 30°C) این کابل را برای چراغ‌ها، پریزهای سبک و ابزارهای پرتابل مناسب می‌سازد؛ در صورت نیاز به جریان بالاتر باید به سطوح مقطع بزرگ‌تر مراجعه کنید.

نکات انتخاب و مقایسه با گزینه‌های دیگر

برای انتخاب بهینه کابل، نکات زیر را در نظر بگیرید:

مقایسه با کابل‌های 2.5 × 3 و 1.5 × 2

• 2.5 × 3 ظرفیت جریان بالاتر و افت ولتاژ کمتر دارد؛ مناسب پریزها و بارهای متوسط.
• 1.5 × 3 اقتصادی‌تر است و برای مدارهای روشنایی و پریزهای کم‌مصرف مناسب است.

افشان در مقابل مفتولی

• افشان: انعطاف‌پذیر، مناسب برای نصب داخل دستگاه‌ها و داکت‌ها.
• مفتولی: مناسب برای مسیرهای ثابت داخل دیوارها و جاهایی که نیاز به هادی سفت و محکم است.

شرایط محیطی و نیاز به روکش ویژه

در صورت نصب در محیط‌های مرطوب، در معرض روغن یا در فضای باز، استفاده از کابل‌هایی با روکش مقاوم یا محافظ اضافی ضروری است.

نصب، نگهداری و نکات ایمنی

رعایت اصول نصب و نگهداری مناسب باعث افزایش ایمنی و طول عمر کابل می‌شود.

نکات نصب

• از ابزارهای استاندارد برای لخت‌کردن عایق استفاده کنید تا رشته‌های افشان آسیب نبینند.
• در اتصالات از فیش‌ها و بوشینگ‌های مخصوص هادی‌های افشان بهره ببرید تا از شل شدن و گرم‌شدن جلوگیری شود.
• شعاع خم کابل را بیشتر از حداقل مجاز نگه دارید تا از خستگی رشته‌ها جلوگیری شود.

نگهداری و بازرسی دوره‌ای

• به‌صورت دوره‌ای عایق و روکش را از نظر بریدگی، سوختگی یا خوردگی بررسی کنید.
• نقاط اتصال را برای افزایش دما یا تغییر رنگ کنترل کنید؛ هر گونه گرم شدن نشان‌دهنده اتصال ضعیف یا بار بیش از حد است.

هشدارهای ایمنی

• پیش از هر عملیات برقی، برق را قطع کنید.
• سطح مقطع را مطابق جریان انتظار انتخاب کنید تا از گرم‌شدن و خطر آتش جلوگیری شود.
• نصب را مطابق مقررات ملی و استانداردهای محلی انجام دهید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل‌های افشان با عایق معمولی برای فضای باز مناسب نیستند مگر اینکه دارای روکش مقاوم در برابر UV و رطوبت یا حفاظت مکانیکی اضافی باشند.

جریان مجاز 18 A تحت چه شرایطی است؟

این مقدار برای نصب در هوا و دمای محیط 30°C تعیین شده است. در نصب‌های درون لوله، در دسته یا در دماهای بالاتر باید ضریب کاهش جریان لحاظ گردد.

آیا می‌توان از این کابل برای موتور استفاده کرد؟

برای موتورهای کوچک و شرایط با حرکت محدود ممکن است مناسب باشد، اما برای موتورهای بزرگ یا شرایط با جریان راه‌اندازی بالا و ارتعاش زیاد پیشنهاد می‌شود از کابل‌های مخصوص موتور استفاده کنید.

توصیه‌های خرید و سفارش

• طول مورد نیاز خود را به متر محاسبه کنید؛ واحد فروش 1 meter است.
• برای سفارش‌های حجیم از واحد فروش درخواست قیمت عمده و زمان تامین نمایید.
• در صورت نیاز به گواهی یا تست‌های استاندارد هنگام سفارش اعلام کنید تا مدارک مرتبط ارائه شود.
• تیم فنی ما آماده است تا در محاسبات جریان، افت ولتاژ و انتخاب مناسب سطح مقطع مشاوره رایگان ارائه دهد.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر انواع سیم و کابل از برندهای مطرح از جمله افشار نژاد خراسان است. ما تضمین می‌کنیم کالای ارائه‌شده اصل و مطابق مشخصات فنی اعلام‌شده باشد و خدمات پشتیبانی فنی و مشاوره قبل و بعد از فروش ارائه دهیم. دلایل اصلی که مشتریان از ما خرید می‌کنند عبارت‌اند از: تضمین اصالت کالا، مشاوره فنی تخصصی و رایگان، تامین سریع و ارسال به موقع، قیمت رقابتی و پشتیبانی پس از فروش. برای استعلام قیمت، سفارش متری یا دریافت مشاوره تخصصی با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بهترین گزینه را برای پروژه شما پیشنهاد دهد.
