کابل افشان مسی 1 * 2 افشار نژاد خراسان (یک متر)

معرفی کلی کابل افشان مسی 1 * 2 افشار نژاد

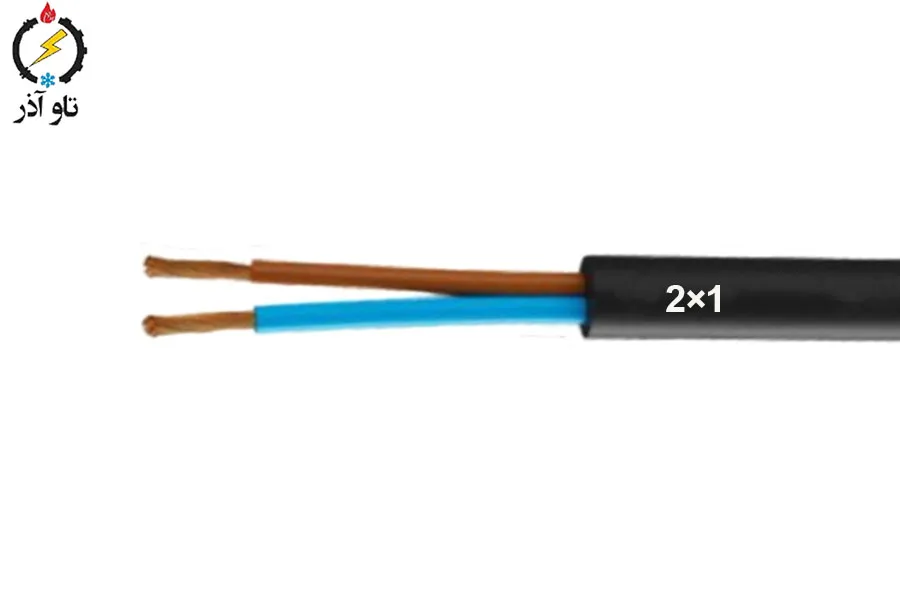

کابل افشان مسی 1 × 2 تولید شرکت افشار نژاد خراشان یک کابل دو‌رشته‌ای با هادی افشان و سطح مقطع هر هادی 1 mm² است که برای کاربردهای سبک و مدارهای کم‌جریان طراحی شده است. این کابل به‌خاطر قطر کم (میانگین 6.7 mm) و انعطاف‌پذیری بالا مناسب نصب در مسیرهای تنگ، کابل‌های رابط، مدارهای روشنایی کم‌مصرف و اتصال تجهیزات پرتابل سبک است. واحد عرضه بر حسب 1 متر است تا امکان برش و سفارش متراژ دقیق برای پروژه‌های کوچک و بزرگ فراهم باشد.

مشخصات فنی کلیدی کابل افشان مسی 1 * 2 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان
• تعداد و سطح مقطع هادی‌ها: 2 × 1 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.6 mm
• ضخامت روکش: 0.8 mm
• میانگین قطر خارجی: 6.7 mm
• حداکثر مقاومت هادی در 20°C: 19.5 Ω/km
• جریان مجاز در هوای 30°C: 15 A
• وزن تقریبی: 65 kg/km
• واحد فروش: 1 meter

کاربردهای کابل افشان مسی 1 * 2 افشار نژاد

مصارف روشنایی و داخلی

• سیم‌کشی چراغ‌ها و مدارهای روشنایی کم‌مصرف در منازل و دفاتر.
• اتصال لوسترها، چراغ‌های دیواری و نورپردازی‌های محلی که جریان پایین نیاز دارند.

کابل رابط و تجهیزات پرتابل

• کابل رابط دستگاه‌های پرتابل سبک (مثلاً ابزار دستی کم‌مصرف، شارژرها یا دستگاه‌های آزمایشگاهی کوچک).
• کابل‌کشی داخل تجهیزاتی که فضای داخلی محدود است و نیاز به کابل باریک و انعطاف‌پذیر دارند.

تابلوها و پنل‌های کنترلی کوچک

• استفاده در تابلوهای فرمان یا مدارهای کنترلی که سیگنال یا تغذیه کم‌جریان نیاز دارند.
• کابل‌کشی بین ماژول‌ها و ترمینال‌های داخل پنل‌های کوچک.

مزایا و ویژگی‌های کابل افشان مسی 1 * 2 افشار نژاد

انعطاف‌پذیری بالا و نصب آسان

هادی افشان رشته‌ای باعث می‌شود کابل 1 × 2 به‌راحتی از خم‌ها عبور کند و در داکت‌ها و کانال‌های تنگ جا بگیرد؛ این مزیت نصب را سریع‌تر و کم‌خطاتر می‌کند.

جمع‌وجور بودن مسیر و زیبایی نصب

با قطر خارجی میانگین 6.7 mm این کابل فضای کمی اشغال می‌کند؛ در مسیرهای داکت، پشت تجهیزات و داخل کابینت‌ها نظم و ظاهر مرتبی ایجاد می‌کند.

اقتصادی برای بارهای کم

برای مدارهای با جریان پایین، انتخاب کابل 1 × 2 اقتصادی و منطقی است؛ هزینه مواد و فضای نصب کاهش می‌یابد بدون اینکه امنیت و عملکرد فنی به‌خطر بیافتد.

حفاظت پایه با عایق و روکش استاندارد

ضخامت عایق 0.6 mm و روکش 0.8 mm حفاظت الکتریکی و مکانیکی پایه را فراهم می‌کند؛ برای شرایط نصب داخلی و محیط‌های معمولی کفایت می‌کند.

محاسبات فنی دقیق — مقاومت و افت ولتاژ

در این بخش محاسبات مقاومت و افت ولتاژ به‌صورت عددی و گام‌به‌گام آورده شده است تا بتوانید تصمیم مهندسی دقیق‌تری بگیرید.

تبدیل مقاومت به Ω/m

• مقاومت اعلام‌شده: 19.5 Ω/km.
• تبدیل به Ω/m: 19.5 ÷ 1000 = 0.0195 Ω/m.
  • (گام‌به‌گام: 19.5 تقسیم بر 1000 → 19.5/1000 = 0.0195)

فرمول پایه افت ولتاژ کابل افشان مسی 1 * 2 افشار نژاد

V_drop (V) = I × R_per_m × L
که در آن:

• I = جریان عبوری بر حسب A
• R_per_m = مقاومت هادی بر حسب Ω/m
• L = طول یک‌طرفه بر حسب m

برای افت حلقه (رفت و برگشت) باید طول حلقه را در محاسبه قرار دهید یا مقدار افت تک‌طرف را در 2 ضرب کنید.

مثال محاسبه 1 — مدار روشنایی: I = 10 A، طول یک‌طرفه L = 10 m

1. R_per_m = 0.0195 Ω/m.
2. I = 10 A.
3. V_drop_per_m = I × R_per_m = 10 × 0.0195.
   • محاسبه: 10 × 0.0195 = 0.195 V/m.
4. V_drop_total = 0.195 × 10 = 1.95 V.
5. درصد افت نسبت به 230 V = (1.95 ÷ 230) × 100.
   • محاسبه: 1.95 ÷ 230 ≈ 0.008478 → ×100 ≈ 0.85%.

نتیجه: برای مدار 10 A و طول 10 m افت ولتاژ ≈ 1.95 V (~0.85%) که برای روشنایی قابل قبول است.

مثال محاسبه 2 — حداکثر جریان نامی: I = 15 A، طول یک‌طرفه L = 15 m

1. I = 15 A.
2. V_drop_per_m = 15 × 0.0195.
   • محاسبه: 15 × 0.0195 = (10 × 0.0195) + (5 × 0.0195) = 0.195 + 0.0975 = 0.2925 V/m.
3. V_drop_total = 0.2925 × 15 = 4.3875 V.
4. درصد افت = (4.3875 ÷ 230) × 100 ≈ 1.91%.

نتیجه: در جریان نامی و طول 15 m افت ولتاژ ≈ 4.39 V (~1.91%) که معمولاً هنوز در محدوده قابل قبول برای مدارهای توزیع داخلی قرار دارد، اما برای تجهیزات حساس باید بررسی شود.

نکته درباره طراحی حلقه‌ای

اگر افت ولتاژ حلقه‌ای را محاسبه کنید (رفت و برگشت)، برای مثال بالا مقدار ≈ 8.775 V خواهد بود (دو برابر 4.3875 V) که معادل ≈ 3.82% است — این عدد نشان می‌دهد در طراحی مدارهایی که طول حلقه زیاد است یا بار نزدیک به جریان نامی می‌باشد، بهتر است سطح مقطع را افزایش دهید یا مسیر را کوتاه‌تر کنید.

نکات نصب، اتصالات و نگهداری کابل افشان مسی 1 * 2 افشار نژاد

اتصالات مناسب برای هادی افشان

• از فیش کابل‌شو (ferrule) یا ترمینال پرس‌شده برای هادی افشان استفاده کنید تا از افزایش مقاومت تماس و گرم‌شدن نقطه‌ای جلوگیری شود.
• پیچ‌های ترمینال را با گشتاور توصیه‌شده ببندید تا از شل‌شدن اتصال جلوگیری گردد.

رعایت شعاع خم و کشش مجاز

• هنگام عبور کابل از خم‌ها شعاع خم مجاز را رعایت کنید تا رشته‌های افشان خسته یا شکسته نشوند.
• از اعمال کشش بیش از حد هنگام کشیدن کابل در کانال یا لوله خودداری نمایید تا به ساختار رشته‌ای آسیب نرسد.

شرایط محیطی و حفاظت مکانیکی

• کابل 1 × 2 با روکش استاندارد برای نصب‌های داخلی و محیط‌های خشک طراحی شده است؛ در فضای باز یا محیط‌های مرطوب/خورنده از محافظ مکانیکی یا کابل با روکش مقاوم استفاده کنید.
• در مواردی که تماس مکانیکی یا سایش احتمال دارد، از لوله یا کانال محافظ بهره ببرید.

بازرسی دوره‌ای کابل افشان مسی 1 * 2 افشار نژاد

• به‌صورت دوره‌ای وضعیت عایق و روکش را بررسی کنید؛ هر گونه بریدگی، ترک یا تغییر رنگ باید سریعاً مورد بررسی قرار گیرد.
• نقاط اتصال را برای افزایش دما چک کنید؛ نقاط داغ معمولاً نشانه اتصال ضعیف یا بار بیش از حد هستند.

پرسش‌های متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل با روکش استاندارد برای نصب مستقیم در معرض نور خورشید و رطوبت طراحی نشده است؛ در صورت نیاز به نصب خارجی از نمونه‌های با روکش مقاوم یا محافظ مکانیکی استفاده کنید.

آیا می‌توان از کابل 1 × 2 برای پریزها استفاده کرد؟

برای پریزهای خروجی معمولی که مصرف بالایی ندارند ممکن است مناسب باشد، اما برای پریزهای با بار بالا یا تجهیزات پرتوان بهتر است از سطح مقطع بالاتر مانند 1.5 mm² یا 2.5 mm² استفاده کنید.

جریان مجاز 15 A در چه شرایطی اعلام شده؟

این مقدار برای نصب منفرد در هوا و دمای محیط 30°C تعیین شده است. اگر کابل در دسته‌های چندتایی قرار گیرد، داخل لوله نصب شود یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال شود.

توصیه‌های خرید و سفارش

• واحد فروش: 1 meter — قبل از ثبت سفارش طول مورد نیاز را دقیق محاسبه و اعلام کنید.
• برای سفارش‌های عمده با واحد فروش تماس بگیرید تا قیمت عمده و زمان تأمین اعلام شود.
• در صورت نیاز به مدارک فنی یا گواهی‌های تست هنگام سفارش ذکر کنید تا مدارک مرتبط همراه کالا ارائه گردد.
• اگر در انتخاب سطح مقطع یا محاسبات افت ولتاژ تردید دارید، تیم فنی ما آماده است تا مشاوره رایگان و محاسبات دقیق را براساس پروژه‌تان انجام دهد.
