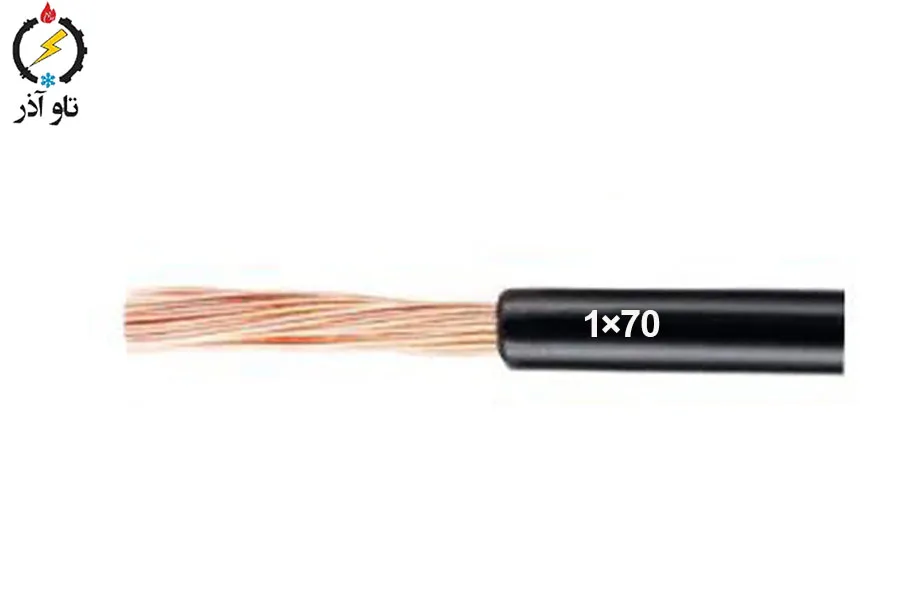

کابل افشان دو روکشه مسی 1 × 70 افشار نژاد خراسان (1 متر)

معرفی کلی کابل افشان دو روکشه مسی 1 × 70 افشار نژاد

کابل افشان دو روکشه مسی 1 × 70 تولید افشار نژاد خراشان یک کابل قدرتی تک هادی با سطح مقطع بزرگ است که برای انتقال توان بالا در شرایطی که حفاظت مکانیکی و دوام ضروری است طراحی شده است. عبارت «دو روکشه» نشان‌دهنده وجود دو لایه محافظتی (عایق داخلی و روکش بیرونی یا دو لایه روکش حفاظتی) است که مقاومت کابل را در برابر سایش، ضربه و شرایط نصب سخت افزایش می‌دهد. ساختار افشان این کابل باعث می‌شود نسبت به کابل‌های مفتولی انعطاف‌پذیری بیشتری داشته و نصب در مسیرهای خم‌دار یا ورود به تابلو را تسهیل کند. این کابل معمولاً در مسیرهای اصلی تغذیه تابلوها، خروجی ژنراتورها، اتصال ترانسفورماتورها، مسیرهای صنعتی و پروژه‌های زیرساختی کاربرد دارد.

مشخصات فنی کابل افشان دو روکشه مسی 1 × 70 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه
• تعداد و سطح مقطع هادی‌ها: 1 × 70 mm²
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter
• توصیه: برای درج پارامترهای تکمیلی مانند ضخامت واقعی عایق، ضخامت هر روکشه، قطر خارجی، مقاومت دقیق هادی (Ω/km) و جریان مجاز در شرایط مختلف نصب، دیتاشیت رسمی کارخانه مرجع نهایی است — در صورت نیاز ما می‌توانیم این اطلاعات را بر اساس دیتاشیت رسمی همراه سفارش قرار دهیم.

مزایا و ویژگی‌های کابل افشان دو روکشه مسی 1 × 70 افشار نژاد

حفاظت مکانیکی بالا با دو روکشه

دو لایه روکش باعث افزایش مقاومت در برابر سایش، ضربه و فشار می‌شود؛ در مسیرهای صنعتی یا محل‌هایی که احتمال برخورد ابزار یا بارهای مکانیکی وجود دارد، این ویژگی خطر آسیب‌دیدگی کابل را به‌طور قابل‌توجهی کاهش می‌دهد.

ظرفیت جریان مناسب و افت ولتاژ پایین

سطح مقطع 70 mm² امکان حمل جریان بالا را فراهم کرده و با کاهش مقاومت هادی، افت ولتاژ و تلفات حرارتی را پایین نگه می‌دارد؛ این موضوع در مسیرهای طولانی یا بارهای حساس اهمیت زیادی دارد.

انعطاف‌پذیری و سهولت نصب

افشان بودن هادی نصب در تابلوها و مسیرهای خم‌دار را آسان می‌کند؛ نصاب‌ها به‌راحتی می‌توانند کابل را جاگذاری کرده و اتصالات با کیفیت بالا ایجاد کنند.

یک کابل به‌جای چند کابل منفرد — نظم و صرفه‌جویی در اجرا

استفاده از کابل تک هادی بزرگ در مواردی که قبلاً چند کابل موازی لازم بود، باعث کم شدن پیچیدگی مسیر، کاهش تعداد بست‌ها و اتصالات و در نتیجه کاهش هزینه و زمان نصب می‌شود.

کاربردهای پیشنهادی کابل افشان دو روکشه مسی 1 × 70 افشار نژاد

• مسیرهای اصلی تغذیه تابلوهای برق (تابلو اصلی به تابلو فرعی).
• خروجی ژنراتورها، اتصال به ترانسفورمرها و تغذیه منابع تولید داخلی.
• تامین برق موتورهای بزرگ، پمپ‌ها، کمپرسورها و خطوط تولید پرتوان.
• نصب در سوله‌ها، تونل‌ها، پارکینگ‌ها و مسیرهایی که حفاظت مکانیکی بیشتر مورد نیاز است.
• استفاده در پروژه‌های زیرساختی و صنعتی که پایداری ولتاژ و اطمینان انتقال بسیار مهم است.

محاسبات فنی تقریبی و مثال‌های عددی

هشدار: مقادیر مقاومت و جریان نهایی باید براساس دیتاشیت رسمی سازنده تایید شوند. محاسبات زیر با استفاده از مقاومت مرجع مس در دمای 20°C انجام شده و برای برآورد مهندسی اولیه مفید است.

تبدیل مقاومت مرجع مس به Ω/m — گام‌به‌گام

مقاومت مخصوص مس در 20°C را برای محاسبه تقریبی برابر با 0.017241 Ω·mm²/m در نظر می‌گیریم. برای محاسبه مقاومت هادی به ازای هر متر از فرمول زیر استفاده می‌کنیم:

R_per_m = 0.017241 ÷ S

برای S = 70 mm² انجام محاسبه به صورت دیجیت به دیجیت:

1. عدد 0.017241 تقسیم بر 70.
2. محاسبه: 0.017241 ÷ 70 = 0.0002463 (گام‌به‌گام: 0.017241 ÷ 7 = 0.002462999… سپس ÷10 → 0.0002462999… → گرد شده به 0.0002463).

بنابراین مقاومت تقریبی هادی: 0.0002463 Ω/m که معادل 0.2463 Ω/km می‌باشد.

مثال 1 — افت ولتاژ برای جریان نمونه I = 200 A و طول یک‌طرفه L = 30 m (H3)

گام‌ها به‌صورت واضح:

1. R_per_m = 0.0002463 Ω/m.
2. I = 200 A.
3. محاسبه افت به ازای هر متر: V_drop_per_m = I × R_per_m = 200 × 0.0002463.
   • گام‌به‌گام: 2 × 0.0002463 = 0.0004926 → ضرب در 100 (چون 200 = 2 × 100) → 0.0004926 × 100 = 0.04926 V/m.
4. افت کل یک‌طرفه برای L = 30 m: V_drop_total = 0.04926 × 30.
   • محاسبه: 0.04926 × 3 = 0.14778 → ×10 = 1.4778 V.
5. درصد افت نسبت به 230 V (برای مدار تک‌فاز مرجع) = (1.4778 ÷ 230) × 100 ≈ 0.64%.
6. درصد افت نسبت به 500 V (ولتاژ نامی این کابل) = (1.4778 ÷ 500) × 100 ≈ 0.2956%.

نتیجه: برای 200 A و طول 30 m افت یک‌طرفه ≈ 1.48 V (درصد بسیار کم نسبت به 500 V).

مثال 2 — حالت سنگین: I = 350 A و L = 50 m (H3)

گام‌ها:

1. V_drop_per_m = 350 × 0.0002463.
   • محاسبه: 3.5 × 0.0002463 = 0.00086105 → ضرب در 100 → 0.086105 V/m.
   • دقیق‌تر: 350 = 300 + 50 → 300×0.0002463 = 0.07389, 50×0.0002463 = 0.012315 → مجموع = 0.086205 V/m (گرد شده).
     (برای شفافیت نهایی عدد را 0.086205 V/m در نظر می‌گیریم.)
2. V_drop_total = 0.086205 × 50 = 4.31025 V.
3. درصد افت نسبت به 500 V = (4.31025 ÷ 500) × 100 ≈ 0.862%.

نتیجه: حتی در جریان‌های بسیار بالا افت ولتاژ در محدوده زیر 1% برای ولتاژ 500 V قرار می‌گیرد که نشان‌دهنده عملکرد مناسب کابل در انتقال توان است.

نکته درباره افت حلقه‌ای (رفت و برگشت)

اگر افت حلقه‌ای (رفت و برگشت) را محاسبه کنید، مقدار فوق را در 2 ضرب کنید یا طول حلقه را دو برابر در نظر بگیرید. برای مثال در مثال 1 افت حلقه ≈ 2 × 1.4778 = 2.9556 V.

انتخاب تجهیزات حفاظتی و Derating

• جریان مجاز به‌صورت صریح باید از دیتاشیت سازنده یا جداول مرجع استاندارد استخراج شود؛ مقدار واقعی وابسته به شرایط نصب است (منفرد در هوا، داخل لوله، دسته‌ای شدن کابل‌ها، دمای محیط).
• در نصب‌های دسته‌ای یا داخل لوله ظرفیت حرارتی کاهش می‌یابد و باید ضرایب کاهش (derating) اعمال گردد.
• کلیدها و فیوزها باید طوری انتخاب شوند که هم کابل و هم بار محافظت شوند؛ در کاربردهای موتوری جریان راه‌اندازی را در نظر بگیرید چون ممکن است چند برابر جریان نامی باشد.

روش‌های اتصال و نکات اجرایی

اتصالات هادی افشان

برای هادی‌های افشان و مقاطع بالا از اتصالات پرس‌شده (crimp) با کانکتورهای استاندارد یا شینه‌کشی مناسب استفاده کنید. استفاده از فیش کابل‌شو (ferrule) در سطوح کوچکتر و اتصالات پرس‌شده در سطوح بزرگ توصیه می‌شود تا مقاومت تماس پایین بماند و نقطه داغ ایجاد نشود.

مسیرگذاری و نگهداری مکانیکی

به دلیل وزن و قطر نسبتاً بزرگ کابل‌های 70 mm²، از نگهدارنده‌ها و بست‌های مناسب استفاده کنید و فواصل تکیه‌گاه را طوری انتخاب نمایید که بار مکانیکی روی نقاط خاص تجمع نکند. در مسیرهای با احتمال سایش از لوله محافظ یا کانال فلزی استفاده شود.

رعایت شعاع خم و کشش مجاز

شعاع خم مجاز را بر اساس دیتاشیت سازنده رعایت کنید تا رشته‌های افشان دچار خستگی یا شکست نشوند. از کشش بیش از حد هنگام کشیدن کابل خودداری کنید.

نگهداری، بازرسی و ایمنی کابل افشان دو روکشه مسی 1 × 70 افشار نژاد

• بازدید دوره‌ای بصری برای تشخیص بریدگی، ترک یا آسیب‌دیدگی روکش انجام دهید.
• نقاط اتصال را با دوربین حرارتی بررسی کنید تا نقاط داغ شناسایی شوند؛ هر نقطه غیرعادی سریعاً بررسی و اصلاح گردد.
• در زمان نصب از تجهیزات ایمنی مناسب استفاده کنید و قبل از انجام هر کار برقی، منبع تغذیه را قطع کنید.

سفارش، بسته‌بندی و خدمات پس از فروش

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی و بسته‌بندی قرقره‌ای برای سفارش‌های عمده وجود دارد.
• در سفارش‌های پروژه‌ای می‌توانیم دیتاشیت رسمی، گواهی‌های تست و گزارشات کنترل کیفیت را همراه کالا ارائه دهیم.
• تیم فنی ما آماده ارائه محاسبات دقیق جریان، افت ولتاژ و پیشنهادات مربوط به اتصالات و تجهیزات حفاظتی بر اساس شرایط پروژه شما است.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر کابل‌ها و سیم‌های برند افشار نژاد خراشان است. ما تضمین می‌کنیم کالاهای ارائه‌شده اصل و مطابق مشخصات فنی اعلام‌شده باشند و خدماتی مانند مشاوره فنی پیش از خرید، ارائه دیتاشیت و گواهی‌های تست، برش متری و بسته‌بندی سفارشی، تحویل سریع و پشتیبانی پس از فروش را به مشتریان ارائه می‌دهیم. مشتریان ما از دلایل زیر به ما اعتماد می‌کنند: تضمین اصالت کالا، مشاوره فنی تخصصی و رایگان، توانایی تأمین پروژه‌های کوچک و بزرگ، قیمت رقابتی و پشتیبانی کامل در نصب و بهره‌برداری. برای استعلام قیمت، دریافت دیتاشیت رسمی یا سفارش متری کابل 1×70 mm² با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بهترین و اقتصادی‌ترین راهکار را مطابق نیاز پروژه شما ارائه دهد.
