کابل افشان دو روکشه مسی 1 × 25 افشار نژاد خراسان

معرفی کلی کابل افشان دو روکشه مسی 1 × 25 افشار نژاد

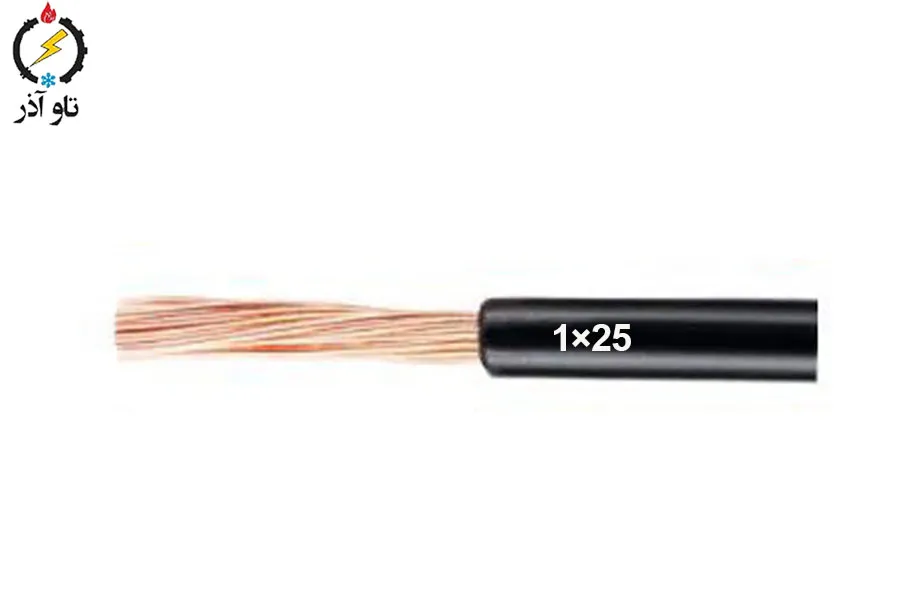

کابل افشان دو روکشه مسی 1 × 25 mm² ساخت شرکت افشار نژاد خراشان یک کابل تک‌هادی قدرت با سطح مقطع بالا و حفاظت مکانیکی مضاعف (دو روکشه) است. این کابل برای انتقال توان در خطوط تغذیه اصلی، خروجی تابلوها، اتصال ژنراتور و ترانسفورمر به تابلوها و کاربردهای صنعتی که نیاز به یک هادی با ظرفیت جریان بالا و حفاظت مکانیکی بیشتر دارند طراحی شده است. «دو روکشه» بودن نشان‌دهنده وجود حداقل دو لایه حفاظتی (عایق داخلی + روکشی مقاوم یا دو لایه روکش) است که مقاومت کابل در برابر سایش، ضربه و شرایط نصب سخت را افزایش می‌دهد. واحد فروش: 1 meter — امکان برش متری جهت تأمین دقیق پروژه.

مشخصات فنی کابل افشان دو روکشه مسی 1 × 25 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه
• پیکربندی: 1 × 25 mm² (تک هادی)
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter
• توضیح مهم: سایر پارامترها مثل ضخامت عایق، ضخامت هر روکشه، قطر خارجی، وزن بر کیلومتر و جریان مجاز بستگی به دیتاشیت کارخانه دارند؛ در ادامه محاسبات بر اساس مقاومت مرجع هادی مس و مثال‌های مهندسی آورده شده است.

مزایا کابل افشان دو روکشه مسی 1 × 25 افشار نژاد

حفاظت مکانیکی بیشتر

دو روکشه بودن کابل حفاظت فیزیکی بیشتری در برابر سایش، ضربه و نفوذ مواد خارجی فراهم می‌آورد؛ برای مسیرهایی که احتمال آسیب مکانیکی وجود دارد یا کابل در معرض ترافیک و نصب‌های سخت است، این ویژگی حیاتی است.

ظرفیت جریان مناسب و افت ولتاژ پایین

هادی 25 mm² نسبتاً مقاومتی کم دارد و برای انتقال توان در خطوط کوتاه تا متوسط افت ولتاژ قابل قبولی ارائه می‌دهد. استفاده از یک هادی بزرگ به‌جای چند هادی موازی می‌تواند فضای نصب و هزینه شینه‌کشی را کم کند.

نصب ساده و مدیریت مسیر

در بسیاری از پروژه‌ها به‌جای عبور چند کابل مجزا، یک کابل تک‌رشته با سطح مقطع مناسب نصب می‌شود که مسیرگذاری، عبور از لوله‌ها و داکت‌ها و مدیریت تکیه‌گاه‌ها را ساده‌تر می‌کند.

مناسب برای خروجی ژنراتور و اتصال ترانسفورمر

در خروجی‌های توان متوسط تا قوی که نیاز به یک هادی تک با حفاظت مکانیکی است، کابل 1×25 دو روکشه می‌تواند گزینه‌ای مناسب باشد؛ البته در موارد خاص باید با محاسبات دقیق جریان راه‌اندازی و هماهنگی حفاظتی تأیید شود.

مقاومت هادی و تبدیل به واحد مهندسی

برای محاسبات برآوردی از مقدار مرجع مقاومت هادی استفاده می‌کنیم. برای هادی 25 mm² معمولا مقدار مقاومت همراه با دیتاشیت کارخانه اعلام می‌شود؛ در صفحات قبلی مقدار مرجع 0.78 Ω/km (برای 25 mm²) مرسوم ذکر شده است، از این مقدار برای مثال‌های زیر استفاده می‌کنیم.

گام‌به‌گام تبدیل مقاومت

• مقدار مرجع: 0.78 Ω/km (برای هادی 25 mm²).
• تبدیل به Ω/m: 0.78 ÷ 1000 = 0.00078 Ω/m.
• نتیجه: R_per_m = 0.00078 Ω/m.

توضیح: این مقدار تقریبی است و مقدار دقیق را همیشه از دیتاشیت تولیدکننده تایید کنید. مقاومت واقعی کابل‌های افشان ممکن است به دلیل ساختار رشته‌ای کمی متفاوت باشد.

فرمول پایه افت ولتاژ و روش محاسبه

برای محاسبه افت ولتاژ تک‌فاز از فرمول زیر استفاده می‌کنیم: V_drop_one_way = I × R_per_m × L که در آن:

• I = جریان عبوری (A)
• R_per_m = مقاومت بر حسب Ω/m
• L = طول یک‌طرفه مسیر (m)

برای محاسبه افت حلقه (رفت + برگشت) مقدار تک‌فاز را در 2 ضرب کنید یا از طول رفت و برگشت استفاده نمایید. برای محاسبه تقریبی افت در سیستم سه‌فاز (بار متقارن و فرض cosφ ≈ 1) از فرمول تقریبی زیر استفاده می‌شود: ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732)

مثال‌های عددی گام‌به‌گام

این مثال‌ها برای برآورد سریع در صفحه محصول نوشته شده‌اند؛ همه اعداد با ارقام انگلیسی و محاسبات مرحله‌ای ارائه شده‌اند.

مثال 1 — جریان مرجع نمونه: I = 100 A، L = 30 m

گام‌ها:

1. R_per_m = 0.00078 Ω/m.
2. V_drop_per_m = I × R_per_m = 100 × 0.00078 = 0.078 V/m.
3. V_drop_total (یک‌طرفه) = 0.078 × 30 = 2.34 V.
4. درصد افت نسبت به مرجع 500 V = (2.34 ÷ 500) × 100 = 0.468%.
5. برای افت سه‌فاز (تقریبی): ΔV_3ph ≈ 1.732 × 2.34 = 4.05288 V → درصد ≈ 0.81%.

نتیجه: برای 100 A و مسیر 30 m افت تک‌فاز ~2.34 V (≈ 0.47%) — در بسیاری از کاربردها قابل قبول است.

مثال 2 — بار سنگین‌تر: I = 150 A، L = 50 m

گام‌ها:

1. V_drop_per_m = 150 × 0.00078 = 0.117 V/m.
2. V_drop_total = 0.117 × 50 = 5.85 V.
3. درصد نسبت به 500 V = (5.85 ÷ 500) × 100 = 1.17%.
4. ΔV_3ph ≈ 1.732 × 5.85 = 10.13 V → درصد ≈ 2.03%.

نکته: برای کاربردهایی که نیاز به افت کمتر از 1% دارند، در این سناریو ممکن است لازم باشد سطح مقطع را افزایش دهید یا طول مسیر را کاهش دهید.

مثال 3 — مسیر کوتاه و جریان متوسط: I = 80 A، L = 20 m

گام‌ها:

1. V_drop_per_m = 80 × 0.00078 = 0.0624 V/m.
2. V_drop_total = 0.0624 × 20 = 1.248 V.
3. درصد نسبت به 500 V = (1.248 ÷ 500) × 100 = 0.2496%.
4. ΔV_3ph ≈ 1.732 × 1.248 = 2.16 V → درصد ≈ 0.43%.

جریان مجاز و ملاحظات Derating

جریان مجاز واقعی کابل بستگی مستقیم به شرایط نصب دارد: نصب منفرد در هوا، نصب در دسته کابل‌ها، نصب داخل لوله یا ترانک بسته، دمای محیط و نحوه تهویه همه بر مقدار جریان مجاز اثر می‌گذارند. مقدار مرجع جریان برای یک هادی 25 mm² بسته به استاندارد و عایق می‌تواند متفاوت باشد؛ برای مثال در برخی جداول حدود جریان مجاز بین 85–120 A برای نصب منفرد در هوا گزارش می‌شود اما این مقدار باید براساس دیتاشیت کارخانه و شرایط نصب اصلاح (derating) شود.

نکات Derating

• اگر کابل در دسته بیش از یک عدد نصب شود، جریان مجاز باید کاهش یابد.
• نصب در داخل لوله یا کانال بسته نسبت به نصب منفرد در هوا نیازمند ضریب کاهش است.
• دمای محیط بالاتر از 30°C ضریب کاهش را می‌طلبد.
• برای کاربردهای دفنی یا درون دیوار به جداول مخصوص مراجعه کنید.

اتصالات، حفاظت و نکات اجرایی

اتصالات مطمئن

برای هادی افشان تک‌رشته با سطح مقطع 25 mm² از اتصالات پرس‌شده (crimp) یا کلمپ‌های مناسب استفاده کنید تا مقاومت تماس پایین باقی بماند و نقاط داغ ایجاد نشود. گشتاور پیچ‌ها را مطابق توصیه تولیدکننده اعمال نمایید.

انتخاب کلید و فیوز

کلید و فیوز باید مطابق جریان بار دائم و شرایط راه‌اندازی انتخاب شوند. برای بارهای موتوری جریان راه‌اندازی می‌تواند چند برابر جریان نامی باشد؛ هماهنگی حفاظتی بین کابل و تجهیزات حیاتی است تا از آسیب به کابل جلوگیری شود.

حفاظت مکانیکی و مسیرگذاری

دو روکشه حفاظت مکانیکی اولیه فراهم می‌کند اما در مسیرهایی که احتمال سایش یا ضربه شدید وجود دارد از داکت فلزی یا لوله محافظ استفاده کنید. برای کابل‌های سنگین تکیه‌گاه‌ها را در فواصل مناسب نصب کنید تا فشار مکانیکی توزیع شود.

شعاع خم و کشش کشیدن

شعاع خم مجاز را براساس دیتاشیت سازنده رعایت کنید تا رشته‌های افشان آسیب نبینند. هنگام کشیدن کابل از نیروی بیش از حد پرهیز کنید.

نگهداری و بازرسی دوره‌ای

• بازدید بصری منظم برای شناسایی بریدگی، ترک یا تغییر رنگ روکش.
• بررسی نقاط اتصال با دوربین حرارتی برای شناسایی نقاط داغ.
• انجام تست عایقی و اندازه‌گیری مقاومت هادی در فواصل معین در پروژه‌های حساس توصیه می‌شود.
• در صورت مشاهده بوی سوختگی یا دود، بلافاصله تغذیه را قطع و بررسی فنی انجام دهید.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — برش متری و بسته‌بندی سفارشی برای پروژه‌های دقیق.
• برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی روی قرقره وجود دارد.
• تیم فنی ما می‌تواند محاسبات دقیق افت ولتاژ، derating و انتخاب حفاظتی را متناسب با شرایط نصب شما انجام دهد.
• استعلام و سفارش: 02177751990
