متا دیسکریپشن: کابل افشان دو روکشه مسی 1×150 افشار نژاد خراشان — هادی تک‌رشته 150 mm²، ولتاژ نامی 500 VAC، مناسب مسیرهای تغذیه اصلی، ژنراتور و ترانسفورمر — عرضه به‌صورت 1 meter. سفارش و استعلام: 02177751990.

معرفی کلی محصول

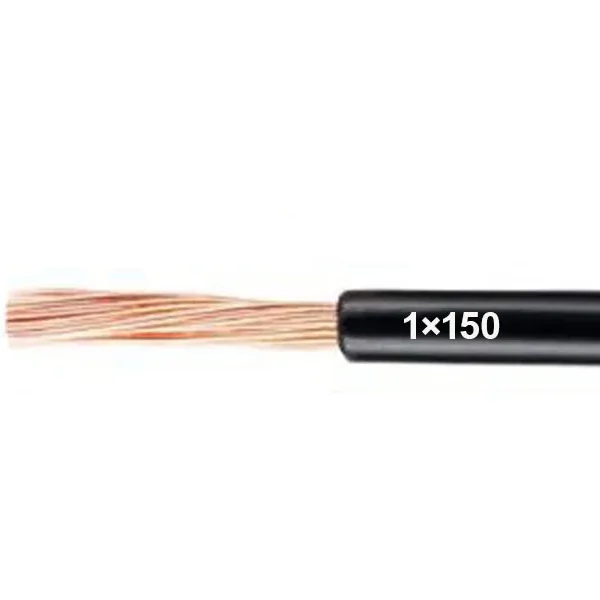

کابل افشان دو روکشه مسی 1 × 150 تولید افشار نژاد خراشان یک کابل قدرتی سنگین‌وزن است که برای انتقال توان بالا در پروژه‌های صنعتی، تجاری و زیرساختی طراحی شده است. عبارت «دو روکشه» نشان‌دهنده وجود حداقل دو لایه حفاظتی (عایق داخلی و روکش بیرونی یا دو لایه محافظتی برای افزایش دوام مکانیکی) می‌باشد که مقاومت کابل را در برابر سایش، ضربه و شرایط نصب سخت افزایش می‌دهد. این کابل مناسب مسیرهای اصلی تغذیه، اتصال تابلوهای اصلی به تابلوهای فرعی، خروجی ژنراتورها و مواردی است که تحمل جریان بالا و پایداری ولتاژ اهمیت دارد. واحد فروش این کابل 1 meter است تا امکان سفارش متری فراهم گردد.

مشخصات فنی کلیدی

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه (Flexible double-sheathed copper cable)
• تعداد و سطح مقطع هادی: 1 × 150 mm² (تک هادی 150 mm²)
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter

نکته: سایر پارامترهای کمّی مانند ضخامت عایق، ضخامت هر روکشه، وزن بر کیلومتر، قطر خارجی، مقاومت هادی در 20°C و جریان مجاز در شرایط نصب مختلف معمولاً در دیتاشیت رسمی کارخانه ذکر می‌شوند. در صورت نیاز می‌توانیم مقادیر استاندارد یا تقریب مهندسی را برای شما درج کنیم.

کاربردهای رایج

مسیرهای اصلی توزیع و تغذیه تابلوها

کابل 1×150 معمولاً برای اتصال تابلو اصلی به تابلو فرعی در ساختمان‌های بزرگ، مراکز تجاری، کارخانجات و سایت‌های صنعتی استفاده می‌شود؛ وقتی نیاز به عبور جریان بالاتر و کاهش افت ولتاژ است، این کابل انتخاب مطلوبی است.

اتصال ژنراتور، ترانسفورمر و UPS

در خروجی ژنراتورها یا ترانسفورمرهای داخلی که جریان و توان بالا تولید می‌شود، استفاده از هادی 150 mm² باعث می‌شود افت ولتاژ و اتلاف حرارتی به حداقل برسد و عملکرد تجهیزات تثبیت شود.

خطوط تغذیه ماشین‌آلات سنگین و پست‌های توزیع داخلی

در خطوط تغذیه موتورهای بزرگ، پمپ‌ها، کمپرسورها و خطوط تولید پرتوان، کابل 150 mm² با روکشی محافظتی مناسب کاربرد دارد، به‌ویژه زمانی که مسیر در معرض سایش یا تماس مکانیکی است.

نصب در شرایط سخت و مکان‌های با نیاز مکانیکی بالا

دو روکشه بودن کابل مقاومت مکانیکی را بالا می‌برد؛ این کابل برای نصب در سوله‌ها، تونل‌ها، زیرزمین‌ها و مسیرهایی که احتمال ضربه یا سایش وجود دارد مناسب است.

مزایا و ویژگی‌های متمایز

ظرفیت جریان بالا و افت ولتاژ بسیار کم

به دلیل سطح مقطع بزرگ هادی، مقاومت هادی پایین بوده و در نتیجه افت ولتاژ و اتلاف توان کاهش می‌یابد؛ این مزیت در مسیرهای طولانی و بارهای حساس اهمیت زیادی دارد.

دوام مکانیکی با دو روکشه

وجود دو لایه حفاظتی (عایق + روکش یا دو لایه روکش) حفاظت در برابر سایش، ضربه و شرایط نصب ناهموار را افزایش می‌دهد و عمر مفید کابل را بالا می‌برد.

نصب سریع‌تر و فضای کمتر در کانال‌ها

به‌کارگیری یک کابل تک هادی بزرگ به‌جای چند کابل مجزا، زمان اجرا را کاهش داده و مدیریت مسیرها را ساده‌تر می‌کند؛ در تابلوها نیز فضای کمتری اشغال می‌شود.

مناسب پروژه‌های صنعتی و زیرساختی

این کابل با توجه به دوام و ظرفیت، برای پروژه‌هایی که نیاز به اطمینان بالا در تغذیه برق دارند (مانند کارخانه‌ها، پست‌های برق داخلی، پروژه‌های ساختمانی بزرگ) طراحی شده است.

محاسبات فنی — مقاومت و افت ولتاژ (گام‌به‌گام)

برای محاسبات تقریبی از مقاومت ذاتی مس در دمای 20°C استفاده می‌کنیم. این روش فقط برای برآورد اولیه مناسب است و مقادیر نهایی را باید از دیتاشیت سازنده تایید کرد.

مقدار مرسوم مقاومت مخصوص مس (ρ) در واحد Ω·mm²/m برابر با 0.017241 است. برای محاسبه مقاومت هادی به ازای هر متر از فرمول زیر استفاده می‌کنیم:

R_per_m = ρ ÷ S
که در آن S سطح مقطع بر حسب mm² است.

تبدیل عددی گام‌به‌گام برای S = 150 mm²

1. ρ = 0.017241 (Ω·mm²/m).
2. S = 150 mm².
3. محاسبه: 0.017241 ÷ 150.
   • ابتدا 0.017241 × 100000 = 1724.1 (برای محاسبه دقیق و جلوگیری از اعشارهای کوچک کمک‌کننده است).
   • سپس 1724.1 ÷ 150 = 11.494.
   • حال تقسیم بر 100000 برای بازگرداندن مقیاس → 11.494 ÷ 100000 = 0.00011494 Ω/m.

بنابراین مقاومت تقریبی هادی 150 mm² برابر است با 0.00011494 Ω/m.

برای بیان به ازای هر کیلومتر:

• 0.00011494 × 1000 = 0.11494 Ω/km.

مثال عملی — محاسبه افت ولتاژ برای جریان و طول نمونه

مثال A: I = 100 A، طول یک‌طرفه L = 20 m

1. R_per_m = 0.00011494 Ω/m.
2. I = 100 A.
3. افت ولتاژ به ازای هر متر: V_drop_per_m = I × R_per_m = 100 × 0.00011494.
   • محاسبه: 100 × 0.00011494 = 0.011494 V/m.
4. افت ولتاژ کل برای 20 m: V_drop_total = 0.011494 × 20.
   • محاسبه: 0.011494 × 20 = 0.22988 V.
5. درصد افت نسبت به 230 V: (0.22988 ÷ 230) × 100.
   • محاسبه: 0.22988 ÷ 230 = 0.000999478 → ×100 ≈ 0.09995% (≈ 0.10%).

نتیجه: برای جریان 100 A و طول 20 m افت ولتاژ ≈ 0.23 V (~0.10%) است — مقدار بسیار کم و مطلوب.

مثال B: I = 150 A، طول یک‌طرفه L = 50 m

1. I = 150 A.
2. V_drop_per_m = 150 × 0.00011494.
   • محاسبه: 150 × 0.00011494 = (100 × 0.00011494) + (50 × 0.00011494) = 0.011494 + 0.005747 = 0.017241 V/m.
3. V_drop_total = 0.017241 × 50 = 0.86205 V.
4. درصد افت = (0.86205 ÷ 230) × 100 ≈ 0.003748 → ×100 = 0.375%.

نتیجه: حتی برای 150 A و طول 50 m افت ولتاژ ≈ 0.86 V (~0.38%) که برای بسیاری از پروژه‌های صنعتی پذیرفتنی است.

تذکر: برای محاسبه حلقه رفت و برگشت (loop) طول رفت و برگشت یا مقاومت دو هادی را لحاظ کنید؛ در کابل تک‌هادی تغذیه معمولاً مسیر بازگشت از طریق هادی برگشت یا شین‌های نول انجام می‌شود — محاسبات حفاظتی باید با دقت انجام گیرد.

نکات نصب، Derating و انتخاب حفاظتی

شرایط پایه جریان مجاز و Derating

مقادیر جریان مجاز نهایی را سازنده با توجه به ساختار کابل، نوع عایق و روکش و شرایط نصب اعلام می‌کند. مقادیر مرجع معمولاً برای نصب منفرد در هوا و دمای محیط 30°C ارائه می‌شوند. اگر کابل در دسته قرار گیرد، داخل لوله یا کانال بسته نصب شود یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز را کاهش می‌دهد.

انتخاب کلید و فیوز مناسب

• هماهنگی بین جریان قابل تحمل کابل و تنظیمات کلید/فیوز ضروری است تا کابل در برابر جریان‌های ناخواسته محافظت شود.
• در مصارف موتوری، جریان راه‌اندازی بسیار بیشتر از جریان نامی است؛ حفاظت باید به‌گونه‌ای تنظیم شود که هم موتور و هم کابل محافظت شوند.

حفاظت مکانیکی و مسیرگذاری

دو روکشه بودن کابل دوام مکانیکی را افزایش می‌دهد؛ با این حال در مسیرهای دارای احتمال سایش شدید یا ضربه قوی، بهتر است کابل در کانال‌های فلزی یا لوله محافظ قرار گیرد.

اتصالات و ترمینال‌گذاری

برای هادی‌های بزرگ از اتصالات پرس‌شده و کلمپ‌های مناسب استفاده کنید تا تماس مطمئن و حداقل مقاومت تماس حاصل شود. نقاط اتصال را با گشتاور توصیه‌شده محکم نمایید تا از ایجاد نقاط داغ جلوگیری گردد.

نگهداری، بازرسی و نکات ایمنی

بازرسی دوره‌ای

بازدید بصری برای شناسایی بریدگی، سایش یا تغییر رنگ روکش و نیز بررسی نقاط اتصال برای تشخیص نقاط داغ باید به‌صورت دوره‌ای انجام شود.

اقدامات ایمنی هنگام نصب

قبل از هرگونه عملیات برقی، منبع تغذیه را قطع کنید. از ابزار و تجهیزات ایمنی استاندارد استفاده نموده و برای هادی‌های بزرگ از ابزار مخصوص لخت‌کردن و پرس استفاده نمایید.

عملکرد در شرایط اضطراری

در پروژه‌های حساس، برنامه‌های مانیتورینگ دما یا حفاظت اضافه‌بار می‌تواند از خرابی‌های فاجعه‌آمیز جلوگیری کند.

سوالات متداول (FAQ) — کوتاه و کاربردی

آیا کابل 1×150 دو روکشه برای فضای باز مناسب است؟

روکش‌های استاندارد داخلی محافظت مناسبی می‌دهند اما برای نصب در فضای باز یا معرض نور UV و شرایط خورنده بهتر است از انواع با روکش مخصوص یا نصب در محافظ مکانیکی استفاده شود.

چگونه جریان مجاز این کابل را دقیق بدانم؟

جریان مجاز وابسته به دیتاشیت سازنده و شرایط نصب است؛ برای مقدار دقیق از دیتاشیت رسمی افشار نژاد خراشان یا جداول استاندارد مرجع استفاده کنید.

آیا این کابل برای اتصال ژنراتور مناسب است؟

بله — در بسیاری از کاربردها کابل 150 mm² برای خروجی ژنراتور یا اتصال ترانسفورمر مناسب است، ولی تنظیمات حفاظتی و محاسبات جریان راه‌اندازی باید صورت گیرد.

سفارش، بسته‌بندی و خدمات پس از فروش

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی اختصاصی وجود دارد.
• برای سفارش‌های عمده با واحد فروش تماس بگیرید تا قیمت عمده، زمان تأمین و شرایط تحویل اعلام شود.
• در صورت نیاز به دیتاشیت، گواهی تست یا نمونه، هنگام سفارش درخواست کنید تا مدارک فنی همراه کالا ارائه گردد.
• تیم فنی ما می‌تواند محاسبات جریان، افت ولتاژ، derating و پیشنهاد اتصالات و تجهیزات حفاظتی را برای پروژه شما انجام دهد.
