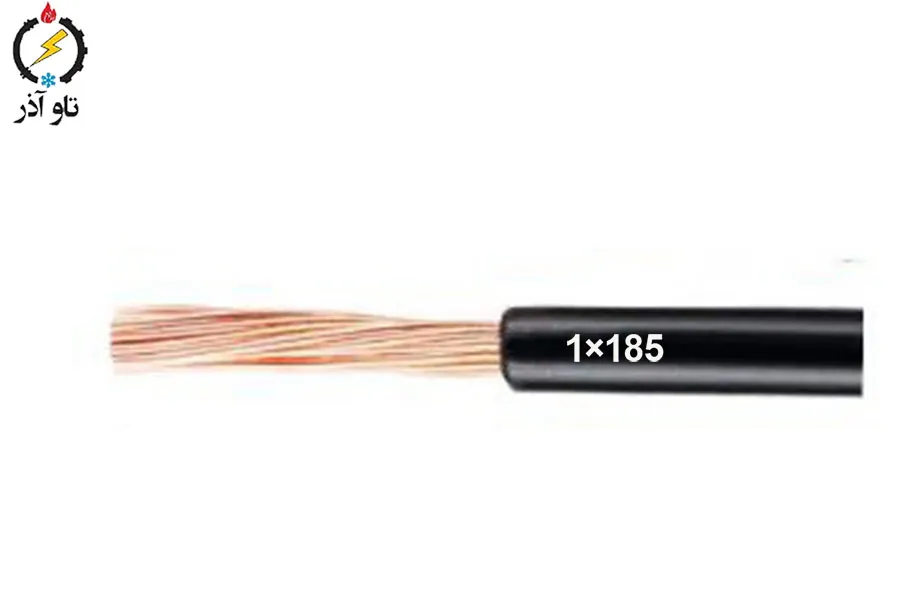

معرفی کلی کابل افشان دو روکشه مسی 1 در 185

کابل افشان دو روکشه مسی 1 × 185 ساخت شرکت معتبر افشار نژاد خراشان یک کابل قدرتی تک هادی با سطح مقطع بزرگ است که برای انتقال توان بالا و کاربردهای صنعتی طراحی شده است. «دو روکشه» بودن نشان‌دهنده حفاظت مکانیکی و الکتریکی بیشتر (عایق داخلی + روکش بیرونی یا دو لایه حفاظتی) است که مقاومت کابل را در برابر سایش، ضربه و شرایط نصب سخت افزایش می‌دهد. ساختار افشان هادی باعث انعطاف‌پذیری نسبی نسبت به هادی‌های مفتولی شده و نصب در مسیرهای خم‌دار یا داخل تابلو را آسان می‌کند. واحد فروش: 1 meter تا امکان سفارش متری پروژه میسر باشد.

مشخصات فنی کلیدی کابل افشان دو روکشه مسی 1 در 185

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه
• تعداد و سطح مقطع هادی‌ها: 1 × 185 mm²
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter

نکته: پارامترهای تکمیلی مانند ضخامت عایق، ضخامت هر روکشه، قطر خارجی، وزن بر کیلومتر، مقاومت اعلامی توسط کارخانه و جریان مجاز در شرایط نصب مختلف معمولاً در دیتاشیت رسمی سازنده ذکر می‌شود. در ادامه محاسبات مقاومتی و مثال‌های مهندسی برای برآورد اولیه و درج در صفحه محصول ارائه شده است.

مزایا و ویژگی‌ها کابل افشان دو روکشه مسی 1 در 185

ظرفیت جریان و افت ولتاژ بسیار پایین

سطح مقطع 185 mm² مقاومت هادی را به‌طور محسوس کاهش می‌دهد، در نتیجه افت ولتاژ و تلفات حرارتی در مسیرها کم می‌شود. این موضوع برای خطوط اصلی تغذیه، خروجی ژنراتورها و اتصال ترانسفورمرها بسیار اهمیت دارد.

حفاظت مکانیکی با دو روکشه

دو روکشه بودن کابل حفاظت مکانیکی اضافه‌ای در برابر سایش، ضربه و نفوذ جسم خارجی فراهم می‌کند؛ این ویژگی مخصوصاً در مسیرهای صنعتی، دفاتر فنی و تونل‌ها کاربردی است.

نصب و مدیریت مسیر ساده‌تر

به‌جای استفاده از چند کابل موازی، یک کابل تک‌رشته بزرگ مسیر نصب را ساده کرده، فضای تابلو و کانال را بهینه می‌کند و تعداد اتصالات و بست‌ها را کاهش می‌دهد.

انعطاف‌پذیری افشان و سهولت اتصال

هادی افشان نصب در خم‌ها و ورود به ترمینال‌ها را آسان‌تر می‌کند؛ این ویژگی ویژه در زمان بهره‌برداری و نگهداری مزیت دارد.

کاربردهای پیشنهادی کابل افشان دو روکشه مسی 1 در 185

• خطوط اصلی توزیع در کارخانجات و سوله‌ها.
• خروجی ژنراتورها و اتصال ترانسفورمرها به تابلوها.
• تغذیه موتورهای سنگین و خطوط تولید پرتوان.
• مسیرهای تغذیه مرکزی در پروژه‌های ساختمانی بزرگ و زیرساخت‌های صنعتی.
• هر جایی که نیاز به انتقال توان بالا و حفاظت مکانیکی وجود دارد.

محاسبات فنی — مقاومت و افت ولتاژ (گام‌به‌گام دقیق)

در این بخش محاسبات به‌صورت مرحله‌به‌مرحله و با اعداد انگلیسی نوشته شده‌اند تا دقت ریاضی تضمین شود. این محاسبات برای برآورد اولیه مناسب‌اند؛ برای طراحی حفاظتی و انتخاب کلید/فیوز از دیتاشیت رسمی سازنده استفاده کنید.

محاسبه مقاومت هادی بر متر — گام‌به‌گام

ما از مقدار مرجع مقاومت مخصوص مس در دمای 20°C استفاده می‌کنیم: ρ = 0.017241 Ω·mm²/m.

فرمول:
R_per_m = ρ ÷ S
که در آن S سطح مقطع به mm² است.

برای S = 185 mm² گام‌ها به صورت دقیق:

1. ρ = 0.017241 Ω·mm²/m.
2. S = 185 mm².
3. R_per_m = 0.017241 ÷ 185.
   • تقسیم به‌دقت: 0.017241 ÷ 185 = 0.00009319459459459459 Ω/m (عدد به صورت دقیق اعشاری).
4. برای نمایش معمول مهندسی: R_per_m ≈ 0.000093195 Ω/m.
5. تبدیل به Ω/km: R_per_km = 0.00009319459459459459 × 1000 = 0.09319459459459459 Ω/km ≈ 0.093195 Ω/km.

(گام‌به‌گام توضیح شد تا هر مرحله محاسبه قابل‌ردیابی باشد.)

تبدیل وزن یا سایر پارامترها

وزن، قطر خارجی و ضخامت عایق/روکش دقیق این مدل معمولاً در دیتاشیت کارخانه آمده‌اند؛ اگر اطلاعات وزنی یا قطر مورد نیاز دارید اعلام کنید تا در صورت دسترسی آن‌ها را دقیق قرار دهم. در صورت نبود دیتاشیت رسمی، وزن تقریبی به ساختار رشته‌ای و نوع روکش بستگی دارد و باید از کارخانه یا لیست فنی استعلام گردد.

فرمول پایه افت ولتاژ و نحوه محاسبه

برای یک هادی تک‌فاز:
V_drop_single = I × R_per_m × L
که در آن:

• I = جریان عبوری (A)
• R_per_m = مقاومت بر حسب Ω/m
• L = طول یک‌طرفه (m)

برای محاسبه افت سه‌فاز (برآورد سریع برای بار متقارن و فرض cosφ ≈ 1):
ΔV_3ph ≈ √3 × I × R_per_m × L

برای محاسبات گردش یا حلقه (رفت + برگشت) مقدار V_drop_single را در 2 ضرب کنید یا طول رفت و برگشت را دو برابر بگیرید.

مثال‌های عددی کاربردی

(اعداد و محاسبات به‌صورت مرحله‌ای آورده شده‌اند.)

مثال 1 — I = 200 A، L = 30 m

1. R_per_m = 0.0000931945946 Ω/m (از محاسبه بالا).
2. محاسبه افت به ازای هر متر: V_drop_per_m = I × R_per_m = 200 × 0.0000931945946.
   • گام‌به‌گام: 2 × 0.0000931945946 = 0.0001863891892 → ضرب در 100 (برای 200) → 0.01863891892 V/m.
3. افت کل یک‌طرفه: V_drop_total = 0.01863891892 × 30 = 0.5591675676 V.
4. درصد افت نسبت به 500 V: (0.5591675676 ÷ 500) × 100 = 0.1118335135%.

نتیجه: برای 200 A و طول 30 m افت تک‌فاز ≈ 0.559 V (≈ 0.112% از 500 V) — بسیار کم.

مثال 2 — I = 300 A، L = 50 m

1. V_drop_per_m = 300 × 0.0000931945946 = 0.02795837838 V/m.
2. V_drop_total = 0.02795837838 × 50 = 1.397918919 V.
3. درصد افت = (1.397918919 ÷ 500) × 100 = 0.2795837838%.

نتیجه: برای 300 A و 50 m افت تک‌فاز ≈ 1.398 V (≈ 0.28%).

مثال 3 — I = 100 A، L = 20 m

1. V_drop_per_m = 100 × 0.0000931945946 = 0.00931945946 V/m.
2. V_drop_total = 0.00931945946 × 20 = 0.1863891892 V.
3. درصد افت = (0.1863891892 ÷ 500) × 100 = 0.0372778378%.

نتیجه: بسیار ناچیز برای مسیر کوتاه و جریان 100 A.

برآورد سه‌فاز (برای مثال 1)

ΔV_3ph ≈ √3 × 0.5591675676 = 1.7320508076 × 0.5591675676 = 0.96850663697 V → درصد ≈ 0.19370% از 500 V.

جمع‌بندی: حتی در جریان‌های چندصد آمپری و طول‌های متداول صنعتی، افت ولتاژ با هادی 185 mm² بسیار کم است — این یکی از مزایای اصلی استفاده از سطح مقطع بالا برای خطوط اصلی توزیع است.

نکات نصب، Derating و انتخاب حفاظتی

شرایط Derating و دمای محیط

• جریان مجاز واقعی وابسته به شرایط نصب است: نصب منفرد در هوا، نصب داخل کانال، دفن در خاک یا نصب دسته‌ای همگی جریان مجاز را تغییر می‌دهند.
• مقادیر جریان مجاز کارخانه معمولاً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شوند. در صورت نصب در دسته یا در دماهای بالا باید ضرایب کاهش (derating) اعمال گردد.

انتخاب کلید و فیوز مناسب

• هماهنگی بین جریان قابل تحمل کابل و تنظیمات کلید/فیوز ضروری است تا کابل در برابر اضافه‌بار و اتصال کوتاه محافظت شود.
• در کاربردهای موتوری، جریان راه‌اندازی و منحنی رله‌ها باید در انتخاب حفاظ لحاظ شود تا هم موتور و هم کابل محافظت شوند.

حفاظت مکانیکی و مسیرگذاری

• دو روکشه محافظت بیشتری ایجاد می‌کند اما در مسیرهای با شرایط مکانیکی بسیار شدید (سایش، ضربه قوی) بهتر است کابل در کانال فلزی یا لوله محافظ قرار گیرد.
• به خاطر وزن و قطر کابل‌های با مقاطع بالا، برنامه‌ریزی جهت تکیه‌گاه‌ها و نگهدارنده‌ها بسیار مهم است.

اتصالات و ترمینال‌گذاری

• برای هادی‌های بزرگ از اتصالات پرس‌شده (crimp) و شینه‌های مناسب استفاده نمایید.
• از فیش کابل‌شو (ferrule) در مقاطع کوچک‌تر استفاده کنید و در مقاطع بالا از شینه یا کلمپ مطابق استاندارد بهره ببرید.
• گشتاور پیچ‌های ترمینال را مطابق توصیه تولیدکننده اعمال کنید تا از نقاط داغ جلوگیری شود.

نگهداری، بازرسی و ایمنی

• بازدید بصری منظم برای شناسایی بریدگی، سایش یا تغییر رنگ عایق.
• بررسی نقاط اتصال با دوربین حرارتی برای تشخیص نقاط داغ در فواصل معین.
• در صورت مشاهده هرگونه بوی سوختگی یا دود فوراً برق را قطع و بررسی فنی انجام دهید.
• هنگام نصب از ابزار و تجهیزات ایمنی استاندارد استفاده کنید.

سوالات متداول — FAQ

آیا این کابل برای فضای باز مناسب است؟

دو روکشه حفاظت مکانیکی خوبی فراهم می‌کند اما برای نصب در فضای باز یا در معرض تابش مستقیم آفتاب و شرایط خورنده بهتر است نسخه‌هایی با روکش مقاوم در برابر UV یا محافظ مکانیکی استفاده شود.

آیا می‌توان از این کابل برای خروجی ژنراتور استفاده کرد؟

بله — به شرطی که محاسبات جریان راه‌اندازی، هماهنگی حفاظتی و الزامات مکانیکی رعایت شوند. برای پروژه‌های ژنراتوری پیشنهاد می‌کنیم محاسبات را به‌صورت جزئی انجام داده و مشخصات دیتاشیت رسمی را ملاحظه کنید.

چگونه طول مناسب را محاسبه کنم؟

طول مسیر را از نقطه منبع تا مصرف‌کننده اندازه‌گیری کنید؛ برای محاسبه افت حلقه مقدار تک‌طرف را در 2 ضرب کنید یا طول رفت و برگشت را لحاظ نمایید. در صورت نیاز تیم فنی ما محاسبات دقیق را برای شما انجام می‌دهد.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی وجود دارد.
• برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی روی قرقره فراهم است.
• تیم فنی شرکت آماده است محاسبات دقیق افت ولتاژ، derating و پیشنهاد اتصالات و تجهیزات حفاظتی را مطابق شرایط نصب شما انجام دهد.
• استعلام و سفارش: 02177751990

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر کابل‌ها و سیم‌های برند افشار نژاد خراشان می‌باشد. ما تضمین می‌کنیم کابل‌های تحویلی اصل و مطابق مشخصات فنی اعلام‌شده باشند و خدماتی شامل: ارائه دیتاشیت رسمی، گواهی‌های تست در صورت نیاز، برش متری و بسته‌بندی سفارشی، مشاوره فنی پیش از خرید و پشتیبانی پس از فروش را به مشتریان ارائه دهیم. دلایل اصلی که مشتریان از ما خرید می‌کنند عبارت‌اند از: تضمین اصالت کالا، مشاوره مهندسی تخصصی و رایگان، توانایی تامین پروژه‌های کوچک تا بزرگ، ارسال امن و تحویل به‌موقع و قیمت رقابتی. برای استعلام قیمت، دریافت دیتاشیت رسمی یا سفارش متری کابل 1×185 mm² با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بهترین و اقتصادی‌ترین راهکار را مطابق نیاز پروژه شما ارائه دهد.
