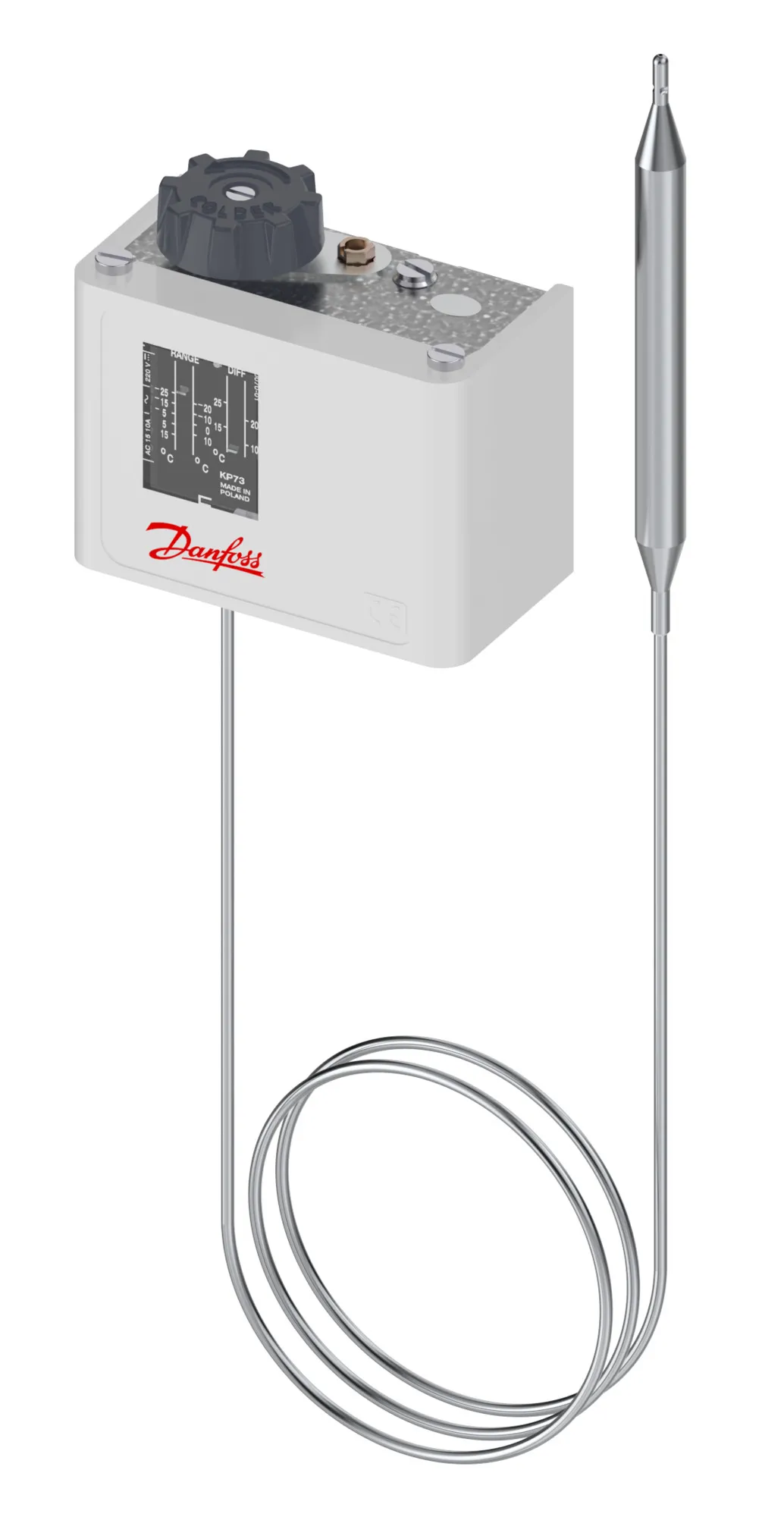

تعریف ترموستات آنتی‌فریز KP71 دانفوس

ترموستات آنتی‌فریز KP71 دانفوس یک کنترل‌کننده مکانیکی دما است که برای محافظت از سیستم‌های تبرید و تهویه مطبوع در برابر یخ‌زدگی طراحی شده است. این ترموستات با کنترل دقیق نقطه قطع و وصل دما، از آسیب به کویل‌ها، لوله‌ها و پمپ‌های سیرکولاسیون جلوگیری می‌کند و عملکرد بهینه تجهیزات برودتی را تضمین می‌کند.

مشخصات فنی ترموستات آنتی‌فریز KP71 دانفوس



پارامتر	مقدار
محدوده تنظیم دما	-5 الی +20 درجه سانتیگراد
دیفرانسیل دما	تقریبا 3K (قابل تنظیم)
نوع سنسور	Capillary tube sensor
نوع ریست	اتوماتیک
نوع عملکرد	تک پل دوپرتاب SPDT
جنس بدنه	مقاوم در برابر خوردگی
درجه حفاظت	IP54



کاربردهای ترموستات آنتی‌فریز KP71 دانفوس

• جلوگیری از یخ‌زدگی کویل‌های سرمایشی در چیلر و سردخانه
• حفاظت از پمپ‌های سیرکولاسیون در برابر انجماد مبرد
• محافظت از مبدل‌های حرارتی و لوله‌های برگشت مبرد
• جلوگیری از یخ‌زدگی کویل‌های گرمایشی در پمپ‌های حرارتی
• هشدار و قطع مدار در دماهای نزدیک نقطه انجماد محیطی
• تضمین عملکرد ایمن سیستم‌های HVAC و کانال‌های تهویه

نحوه عملکرد ترموستات آنتی‌فریز KP71 دانفوس

1. حسگر تیوب کاپیلاری تیوب حاوی مایعی است که با تغییر دما منبسط یا منقبض می‌شود و نیروی لازم را تولید می‌کند.
2. انتقال حرکت به المان بیلوز تغییر حجم مایع در تیوب به بیلوز منتقل شده و با حرکتی جزئی، اهرم داخلی را به کار می‌اندازد.
3. قطع و وصل کنتاکت SPDT حرکت اهرم بیلوز وضعیت کنتاکت را از وصل (NO) به قطع (NC) و برعکس تغییر می‌دهد.
4. تنظیم نقطه قطع و دیفرانسیل دوک Temperature برای تعیین دمای قطع و دوک Differential برای تنظیم فاصله قطع/وصل قابل چرخش است.

مزایای ترموستات آنتی‌فریز KP71 دانفوس

• رنج دمایی مناسب از –5 تا +20 °C
• درجه حفاظت بالای IP54 در محیط‌های مرطوب
• عملکرد اتوماتیک بدون نیاز به ریست دستی
• امکان تنظیم مستقل دمای قطع و دیفرانسیل
• بدنه مستحکم و مقاوم در برابر خوردگی
• نصب و راه‌اندازی سریع و آسان
• حفاظت مطمئن از تجهیزات برودتی در برابر یخ‌زدگی ناگهانی

نحوه نصب ترموستات آنتی‌فریز KP71 دانفوس

1. انتخاب محل نصب

1. • روی تابلو کنترل یا نزدیک تجهیزات برودتی در ارتفاع مناسب نصب کنید.
   • حداقل 20 میلی‌متر فاصله از منابع حرارتی مستقیم و لرزش نگه دارید.

2. آماده‌سازی کابل‌کشی

1. • ورودی کابل (φ6–14 mm) را از مجرای تعبیه‌شده وارد کنید.
   • از کابل مقاوم به دما و رطوبت استفاده نمایید.
   • قبل از سیم‌کشی، برق تغذیه را قطع کنید.

3. مهار بدنه

1. • با دو پیچ M4 بدنه را روی سطح صاف ثابت کنید.
   • زیر پایه‌ها واشر آنتی‌ویبره قرار دهید تا لرزش منتقل نشود.

4. نصب تیوب کاپیلاری

1. • تیوب را بدون پیچش و خم‌های تند در مسیر جریان نصب کنید.
   • از بست کم‌فشار برای تثبیت تیوب استفاده کنید.

5. سیم‌کشی الکتریکی

مطابق نقشه‌ کنتاکت SPDT:

1. • فاز (L) → ترمینال COM
   • خروجی NO/NC → بار یا رله کنترل
   • ارت → ترمینال زمین



6. تنظیم اولیه دما و دیفرانسیل

1. • دوک Temperature را روی نقطه قطع –5 °C قرار دهید.
   • دوک Differential را روی 3 K تنظیم کنید.
   • برای دقت بیشتر هر دوک را ±1 °C جابجا و آزمون راه‌اندازی کنید.

7. آزمون و راه‌اندازی

1. • برق را وصل کرده و دمای محیط را به زیر نقطه Cut-in کاهش دهید.
   • اطمینان حاصل کنید که ترموستات در دمای تنظیمی مدار را قطع می‌کند.
   • دما را بالا ببرید تا قطع و وصل در محدوده دیفرانسیل تأیید شود.

8. نکات ایمنی و نگهداری

1. • از سرویس دستگاه در حالت برق‌دار خودداری کنید.
   • هر 6 ماه یک‌بار تیوب و کابل‌کشی را از نظر آسیب و نشت بررسی کنید.
   • در فضای مرطوب از کاور IP65 استفاده نمایید.

قیمت ترموستات آنتی‌فریز KP71 دانفوس

برای خرید این محصول با ما تماس بگیرید.

جمع‌بندی

ترموستات آنتی‌فریز KP71 دانفوس با رنج تنظیم دمایی –5 تا +20 °C و درجه حفاظت IP54، کنترل دقیق دما را در سیستم‌های تبرید، چیلر و تهویه مطبوع برعهده دارد. قابلیت تنظیم نقطه قطع و دیفرانسیل، عملکرد اتوماتیک و بدنه مقاوم در برابر خوردگی، نصب آسان و اطمینان بالا در محیط‌های مرطوب، KP71  را به گزینه‌ای مطمئن و کارآمد برای محافظت از تجهیزات صنعتی و برودتی در برابر یخ‌زدگی تبدیل می‌کند.
