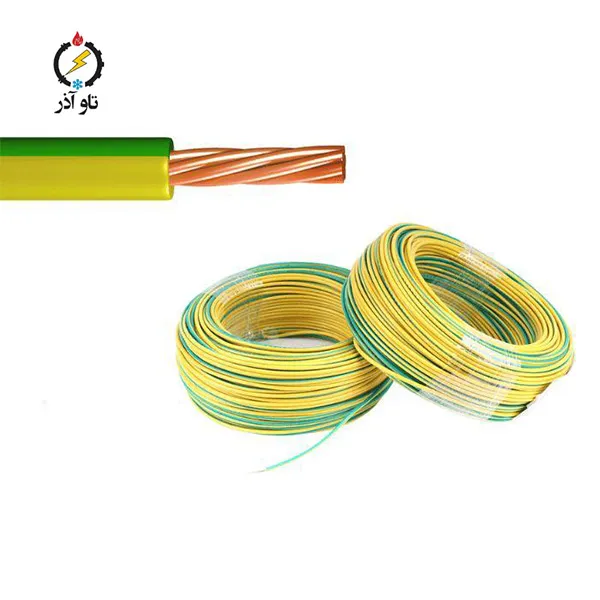

معرفی کلی سیم مفتولی ارت روکشدار 1 × 95 سیمیا

سیم مفتولی ارت روکشدار 1 × 95 سیمیا یک هادی حفاظتی تک‌رشته‌ای با سطح مقطع 95 mm² از برند سیمیا است که برای تأمین اتصال زمین (Protective Earth – PE) در تاسیسات صنعتی، نیروگاهی، تجاری و پروژه‌های زیرساختی طراحی شده است. این سیم مفتولی (Solid) با روکش PVC و رنگ استاندارد زرد-سبز تولید می‌شود تا شناسایی هادی حفاظتی به‌صورت سریع و ایمن انجام شود. سطح مقطع 95 mm² برای کاربردهایی که نیاز به ظرفیت بالای حمل جریان خطا و مقاومت بسیار پایین هادی دارند مناسب است؛ این سطح مقطع ترکیبی از کارایی الکتریکی بالا و سهولت پایان‌دهی را ارائه می‌دهد. برای محاسبات مهندسی در این متن از تقریب مقاومت هادی R_per_km = 0.194 Ω/km (معادل 0.000194 Ω/m) استفاده شده است. در ادامه یک متن کامل، سئو‌شده و آماده برای قرار گرفتن در صفحه محصول شامل مشخصات فنی، مزایا، محاسبات مهندسی با مثال‌های عددی، نکات نصب و پایان‌دهی، ملاحظات حرارتی، استانداردها ارائه شده است

مشخصات فنی سیم مفتولی ارت روکشدار 1 × 95 سیمیا

پارامترهای پایه

– برند: سیمیا

– نام محصول: سیم مفتولی ارت روکشدار سبز و زرد 1 × 95 mm² سیمیا

– ساختار: تک‌رشته (Single core), مفتولی (Solid, Class 1)

– سطح مقطع هادی: 95 mm²

– جنس هادی: مس آنیل‌شده (Copper, Annealed)

– عایق: PVC

– رنگ روکش: Green/Yellow

– کاربرد اصلی: هادی حفاظتی (Protective Earth – PE)

– مقاومت هادی مرجع (تقریبی) در 20°C: 0.194 Ω/km → 0.000194 Ω/m

– محدوده دمایی مرجع: -30°C to +70°C

– فرکانس مرجع: 50-60 Hz

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه



چرا سیم مفتولی ارت 1 × 95 mm²؟ مزایا و نقاط قوت

مزایا و دلایل انتخاب این محصول:

– **مقاومت بسیار پایین:** سطح مقطع بزرگ موجب کاهش چشمگیر مقاومت هادی و افت ولتاژ تماس می‌شود که در حفاظت افراد و تجهیزات تعیین‌کننده است.

– **تحمل جریان خطا:** 95 mm² ظرفیت حرارتی و الکتریکی بالایی دارد و می‌تواند جریان‌های گذرا و خطاهای بزرگ را برای مدت کوتاه تحمل کند؛ این ویژگی برای نقاط ورودی و شینه‌های اصلی ضروری است.

– **پایانی آسان و مطمئن:** هادی مفتولی اتصال محکم و یکنواختی را در ترمینال‌ها و شینه‌ها فراهم می‌آورد و احتمال ایجاد نقاط داغ کاهش می‌یابد.

– **شناسایی استاندارد:** روکش زرد-سبز مطابق استانداردهای رنگ‌بندی هادی حفاظتی شناسایی سریع و جلوگیری از اشتباهات نصبی را ممکن می‌سازد.

– **مناسب برای پروژه‌های حساس:** مراکز داده، نیروگاه‌ها، پالایشگاه‌ها و سایر پروژه‌های زیرساختی که نیاز به قابلیت اطمینان بالا دارند از مشتریان هدف این محصول هستند.

موارد کاربرد و نمونه پروژه‌ها

نمونه کاربردها:

– شینه زمین اصلی در تابلوهای ورودی نیرو و تابلوهای توزیع بزرگ.

– اتصال زمین ترانسفورمرها، ژنراتورها و دیزل‌ژنراتورها در پست‌ها و موتورخانه‌ها.

– مسیرهای ارت در نیروگاه‌ها، پالایشگاه‌ها، دیتاسنترهای بزرگ و کارخانجات با نیاز حفاظتی بالا.

– پروژه‌هایی که نیاز به کاهش ولتاژ تماس تا حداقل ممکن دارند و ایمنی افراد اهمیت ویژه‌ای دارد.

– پروژه‌های صنعتی و زیرساختی که نیاز به هادی زمین با ظرفیت بالا و پایداری الکتریکی دارند.

محاسبات مهندسی: مقاومت، افت ولتاژ و مثال‌های عددی

(H3) نکات محاسباتی و اهمیت مقاومت هادی

مقاومت هادی پارامتری کلیدی است که در تحلیل حلقه خطا، تعیین جریان اتصال کوتاه و محاسبه ولتاژ تماس نقش دارد. کاهش مقاومت باعث عبور جریان حفاظتی مناسب و عملکرد سریع‌تر رله‌ها می‌شود. در این متن از مقدار مرجع R_per_km = 0.194 Ω/km (≈ 0.000194 Ω/m) استفاده می‌کنیم.

تبدیل واحد و فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– برای 95 mm²: R_per_m = 0.194 ÷ 1000 = 0.000194 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– مقاومت حلقه: R_loop = R_per_m × (2 × L)

– تلفات Joule: P_loss = I² × R_loop



محاسبات مقاومت برای طول‌های معمول

– طول L = 1 m → مقاومت R = 0.000194 Ω

– طول L = 5 m → مقاومت R = 0.000968 Ω

– طول L = 10 m → مقاومت R = 0.001937 Ω

– طول L = 20 m → مقاومت R = 0.003874 Ω

– طول L = 50 m → مقاومت R = 0.009684 Ω

– طول L = 100 m → مقاومت R = 0.019368 Ω

– طول L = 200 m → مقاومت R = 0.038737 Ω

– طول L = 500 m → مقاومت R = 0.096842 Ω

– طول L = 1000 m → مقاومت R = 0.193684 Ω



تفسیر: برای مثال مقاومت 10 m از سیم 95 mm² حدود 0.001937 Ω است که بسیار کم است و نشان‌دهنده مناسب بودن این سطح مقطع برای مسیرهای اصلی زمین می‌باشد.

مثال‌های عددی کاربردی

مثال 1 — خطای قوی نزدیک تابلو ورودی: I = 100.0 A, L = 10 m

– R_per_m = 0.000194 Ω/m

– V_drop_per_m = I × R_per_m = 0.019368 V/m

– V_drop_total (یک‌طرفه) = 0.193684 V

– V_drop_loop (رفت+برگشت) = 0.387368 V

– مقاومت حلقه R_loop = 0.003874 Ω → تلفات ≈ 38.736842 W





مثال 2 — خطای شدید در مسیر متوسط: I = 500.0 A, L = 20 m

– R_per_m = 0.000194 Ω/m

– V_drop_per_m = I × R_per_m = 0.096842 V/m

– V_drop_total (یک‌طرفه) = 1.936842 V

– V_drop_loop (رفت+برگشت) = 3.873684 V

– مقاومت حلقه R_loop = 0.007747 Ω → تلفات ≈ 1936.842105 W





مثال 3 — سناریوی اتصال کوتاه بزرگ: I = 2000.0 A, L = 30 m

– R_per_m = 0.000194 Ω/m

– V_drop_per_m = I × R_per_m = 0.387368 V/m

– V_drop_total (یک‌طرفه) = 11.621053 V

– V_drop_loop (رفت+برگشت) = 23.242105 V

– مقاومت حلقه R_loop = 0.011621 Ω → تلفات ≈ 46484.210526 W





مثال 4 — شرایط فرضی جریان خیلی بزرگ در فاصله کوتاه: I = 10000.0 A, L = 5 m

– R_per_m = 0.000194 Ω/m

– V_drop_per_m = I × R_per_m = 1.936842 V/m

– V_drop_total (یک‌طرفه) = 9.684211 V

– V_drop_loop (رفت+برگشت) = 19.368421 V

– مقاومت حلقه R_loop = 0.001937 Ω → تلفات ≈ 193684.210526 W





تحلیل نتایج و نکات مهندسی

تفسیر مهندسی و پیشنهادات:

– سطح مقطع 95 mm² برای مسیرهای اصلی زمین و نقاطی که انتظار جریان‌های خطای بالا می‌رود گزینه‌ای بسیار مناسب است و به‌طور قابل‌توجهی مقاومت حلقه را کاهش می‌دهد.

– در محاسبات نهایی محافظتی همواره از مقادیر دقیق مقاومت هادی مطابق دیتاشیت تولیدکننده و شرایط نصب استفاده کنید؛ مقادیر ارائه‌شده در این سند برای برآورد اولیه مفید هستند.

– در مواردی که طول مسیر بسیار طولانی است یا جریان خطا فوق‌العاده بزرگ پیش‌بینی می‌شود، می‌توان از شینه‌های مسی یا چند هادی موازی برای کاهش بیشتر مقاومت استفاده کرد.

ملاحظات حرارتی و تحمل جریان اتصال کوتاه

نکات حرارتی و I²t

ظرفیت حرارتی 95 mm² بالاست و می‌تواند جریان‌های لحظه‌ای بزرگ را برای مدت کوتاه تحمل نماید، اما برای تعیین دقیق تحمل به زمان و جداول I²t و دیتاشیت نیاز است. انتخاب ترمینال مناسب، استفاده از واشر و گسکت برای توزیع فشار و رعایت گشتاور پیچ توصیه می‌شود تا از ایجاد نقاط داغ جلوگیری گردد. در پروژه‌های حساس انجام تحلیل حرارتی ضروری است.

نکات نصب، پایان‌دهی و نگهداری

نحوه نصب و نکات اجرایی:

1) استفاده از ترمینال‌ها و کلمپ‌های مناسب برای 95 mm² با سطح تماس وسیع و رعایت گشتاور پیچ استاندارد.

2) پاک‌سازی سطح تماس از اکسید و آلودگی قبل از اتصال برای حفظ مقاومت تماس پایین.

3) در مسیرهای طولانی از ابزارهای هدایت قرقره و کابل‌کش مناسب استفاده کنید تا از آسیب مکانیکی جلوگیری شود.

4) در محل‌هایی با احتمال سایش یا ضربه از داکت یا غلاف محافظ استفاده نمایید.

5) پس از نصب، انجام تست مقاومت اتصال زمین و ثبت نتایج به‌عنوان مدارک پروژه ضروری است.

6) بازبینی دوره‌ای اتصالات و تست‌های تناوبی برای تضمین عملکرد بلندمدت سیستم توصیه می‌شود.

استانداردها، کیفیت و مدارک فنی

استانداردها و گواهی‌ها:

– هادی مسی باید مطابق با IEC 60228 و استانداردهای ملی مربوطه تولید شود.

– عایق PVC و فرآیند تولید باید مطابق استانداردهای ایمنی و ولتاژ آزمون قرار گیرد.

– کنترل کیفیت شامل اندازه‌گیری مقاومت هادی، تست دی‌الکتریک و بازرسی ظاهری است.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گواهی‌های کنترل کیفیت و نتایج آزمون‌ها را برای سفارش‌های پروژه‌ای ارائه نماید.

موارد کاربرد ویژه و توصیه‌های مهندسی

موارد کاربرد ویژه:

– برای هادی‌های زمین در تابلوهای ورودی نیرو و پست‌های توزیع شهری و صنعتی، 95 mm² یکی از گزینه‌های مرسوم است.

– در دیتاسنترها و پروژه‌های حساس کاهش مقاومت حلقه زمین به پایداری سیستم و حفاظت تجهیزات کمک می‌کند.

– در صورت نیاز به ظرفیت بسیار بالای جریان، استفاده از شینه‌های مسی یا ترکیب هادی‌های موازی توصیه می‌شود.

سفارش، بسته‌بندی و خدمات پس از فروش

نحوه سفارش و خدمات:

– واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره صنعتی بنا به نیاز پروژه.

– امکان برچسب‌گذاری و بسته‌بندی سفارشی برای مدیریت آسان در سایت پروژه وجود دارد.

– ارسال نمونه جهت آزمون در سایت پروژه قبل از سفارش عمده و ارائه دیتاشیت فنی و گواهی‌های QC امکان‌پذیر است.



برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش سیم مفتولی ارت روکشدار سبز و زرد 1 × 95 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده ارائه مشاوره فنی و ارسال نمونه است.

پرسش‌های متداول (FAQ) کوتاه

Q1: آیا این سیم برای دفن مستقیم در خاک مناسب است؟

A1: سیم‌های با روکش PVC معمولاً برای دفن مستقیم مناسب نیستند مگر اینکه نوع مخصوص دفنی انتخاب شود؛ برای دفن یا فضای باز از نوعی با روکش محافظ یا لوله استفاده نمایید.



Q2: آیا می‌توان از این سیم به‌عنوان فاز استفاده کرد؟

A2: رنگ زرد-سبز نشان‌دهنده هادی حفاظتی است و استفاده از آن به‌عنوان فاز ممنوع و خطرناک است.



Q3: چه تست‌هایی پس از نصب لازم است؟

A3: انجام تست مقاومت حلقه زمین، تست continuity و در صورت نیاز تست دی‌الکتریک و ثبت نتایج برای مدارک پروژه ضروری است.

جمع‌بندی و معرفی شرکت تاو آذر سهند

سیم مفتولی ارت روکشدار سبز و زرد 1 × 95 mm² سیمیا یک راهکار حرفه‌ای برای تأمین هادی حفاظتی در پروژه‌های صنعتی و زیرساختی است که با سطح مقطع 95 mm²، مقاومت پایین و ظرفیت حمل جریان بالا از ایمنی و پایداری سیستم ارت پشتیبانی می‌کند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین سیم و کابل تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش این سیم با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت آزمون در پروژه شما است.
