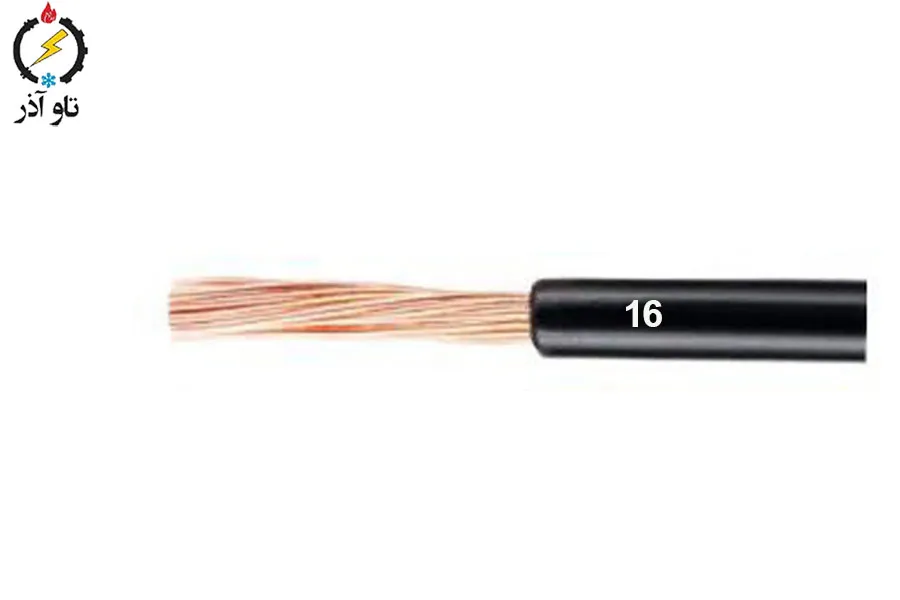

سیم افشان مسی 16 افشار نژاد خراسان (یک متر)

معرفی کلی محصول سیم افشان مسی 16 افشار نژاد

سیم افشان مسی 16 mm² تولید افشار نژاد خراشان یک گزینه حرفه‌ای و پرکاربرد برای نصب‌های توزیع برق است که ترکیبی از هدایت الکتریکی مناسب، انعطاف‌پذیری هادی افشان و مقاومت مکانیکی معقول را ارائه می‌دهد. این سیم برای استفاده در تابلوها، کابل‌های رابط، تغذیه دستگاه‌ها و مسیرهایی که نیاز به هادی با سطح مقطع 16 دارند، طراحی شده است. واحد فروش به‌صورت 1 meter است تا امکان سفارش متری و تأمین دقیق نیاز پروژه فراهم باشد.

چرا سیم افشان 16 انتخاب خوبی است؟

• سطح مقطع 16 mm² تعادل مناسبی بین ظرفیت عبور جریان و هزینه دارد.
• ساختار افشان (رشته‌ای) باعث سهولت نصب داخل تابلوها و گذر از خم‌ها می‌شود.
• ولتاژ نامی 750 VAC امکان استفاده در سیستم‌های متنوع صنعتی و تأسیساتی را فراهم می‌کند.
• ضخامت عایق 1 mm و قطر خارجی مناسب، حفاظت الکتریکی و مکانیکی پایه را تأمین می‌کند.

مشخصات فنی سیم افشان مسی 16 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع: سیم افشان (Flexible Copper Conductor)
• سطح مقطع نامی هادی: 16 mm²
• ولتاژ نامی: 750 VAC
• ضخامت عایق: 1 mm
• میانگین قطر خارجی: 7.96 mm
• حداکثر مقاومت هادی در 20°C: 1.21 Ω/km
• وزن تقریبی: 184 kg/km
• واحد فروش: 1 meter

تحلیل فنی و محاسبات عددی

برای طراحی و انتخاب درست سیم، بررسی مقاومت هادی و محاسبه افت ولتاژ ضروری است. در ادامه محاسبات گام‌به‌گام آورده شده‌اند.

تبدیل مقاومت به Ω/m

• مقاومت اعلام‌شده: 1.21 Ω/km
• تبدیل به Ω/m: 1.21 ÷ 1000 = 0.00121 Ω/m

وزن به ازای متر

• وزن اعلام‌شده: 184 kg/km → 0.184 kg/m

مثال‌های کاربردی محاسبه افت ولتاژ

(نکته: چون جریان مجاز بستگی به شرایط نصب دارد، در ادامه مثال‌ها برای جریان‌های نمونه ارائه شده است تا مقدار افت ولتاژ را نشان دهیم.)

مثال 1 — جریان نمونه 60 A و طول یک‌طرفه 20 m

• R_per_m = 0.00121 Ω/m
• I = 60 A
• V_drop_per_m = I × R_per_m = 60 × 0.00121 = 0.0726 V/m
• V_drop_total = 0.0726 × 20 = 1.452 V
• درصد افت نسبت به 230 V = (1.452 ÷ 230) × 100 ≈ 0.63%

نتیجه: برای 60 A در طول 20 m افت ولتاژ حدود 1.45 V (~0.63%) خواهد بود — عددی کاملاً قابل قبول برای اغلب کاربردهای صنعتی و تأسیساتی.

مثال 2 — جریان نمونه 80 A و طول یک‌طرفه 30 m

• I = 80 A
• V_drop_per_m = 80 × 0.00121 = 0.0968 V/m
• V_drop_total = 0.0968 × 30 = 2.904 V
• درصد افت ≈ (2.904 ÷ 230) × 100 ≈ 1.26%

نتیجه: حتی در جریان بالاتر و طول بیشتر، افت ولتاژ همچنان در محدوده مناسب (< 3%) قرار دارد، اما برای شرایطی که نیاز به افت کمتر از 1% است باید سطح مقطع یا طرح توزیع بازنگری شود.

نکته در مورد محاسبه حلقه رفت و برگشت

برای محاسبه افت حلقه‌ای (رفت و برگشت) طول حلقه را دو برابر طول یک‌طرفه در نظر بگیرید یا مقاومت دو هادی را جمع کنید. به‌عنوان مثال، افت حلقه برای مثال 1 برابر 2.904 V (دو برابر 1.452 V) خواهد بود که معادل ~1.26% است.

کاربردها و موارد استفاده پیشنهادی

تابلوها و تابلوکشی داخلی

سیم 16 mm² غالباً در تابلوهای توزیع به‌عنوان هادی خروجی یا داخلی، برای اتصالات بین کلیدها، کنتاکتورها و فیوزها به کار می‌رود. ساختار افشان آن امکان اتصال به ترمینال‌های فشرده را ساده می‌کند.

تغذیه موتور و دستگاه‌های صنعتی

برای موتورها و دستگاه‌هایی که جریان متوسط تا بالا نیاز دارند (بسته به شرایط)، سیم 16 mm² می‌تواند گزینه‌ای اقتصادی و کارا باشد؛ به‌ویژه وقتی طول مسیر محدود است و افت ولتاژ باید کنترل شود.

کابل رابط و بارهای پرتحرک

به‌دلیل انعطاف‌پذیری، این سیم برای کابل‌های رابط در دستگاه‌هایی که حرکت یا ارتعاش دارند مناسب است؛ رشته‌ای بودن هادی موجب افزایش عمر مفید اتصال در شرایط متحرک می‌شود.

پروژه‌های تأسیساتی مسکونی و تجاری

در ساختمان‌هایی که نیاز به هادی با ظرفیت بالاتر برای شاخه‌های خاص یا تابلوهای فرعی وجود دارد، سیم 16 به عنوان یک گزینه مقرون‌به‌صرفه و کم‌حجم کاربرد دارد.

مزایا و ویژگی‌های کلیدی

هدایت الکتریکی مطلوب و افت ولتاژ کم

مقدار مقاومت نسبتاً کم به معنی افت ولتاژ و اتلاف توان پایین‌تر در مسیر است؛ این خصوصیت در مسیرهای طولانی یا مصرف‌کننده‌های حساس اهمیت دارد.

انعطاف‌پذیری و سهولت اجرا

هادی افشان رشته‌ای نصب داخل تابلوها، عبور از خم‌ها و اتصال به ترمینال‌های فشرده را تسهیل می‌کند؛ نصاب‌ها زمان کمتری صرف نصب کرده و احتمال آسیب دیدن رشته‌ها کمتر می‌شود.

عایق استاندارد و امنیت الکتریکی

ضخامت عایق 1 mm حفاظت مناسبی در برابر شکست‌های عایقی و تماس سطحی فراهم می‌آورد؛ این میزان عایق برای اکثر نصب‌های داخل ساختمان و تابلو کفایت می‌کند.

وزن و قطر مناسب برای مدیریت مسیر

قطر میانگین 7.96 mm و وزن 0.184 kg/m به شما کمک می‌کند انتخاب کانال و بست مناسب را به‌سادگی انجام دهید و برنامه‌ریزی حمل و نصب را دقیق‌تر کنید.

نکات نصب، اتصالات و Derating

انتخاب اتصالات مناسب برای هادی افشان

برای جلوگیری از افزایش مقاومت تماس و ایجاد نقاط داغ، در انتهای هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شونده استفاده کنید. بستن پیچ‌های ترمینال با گشتاور مناسب نیز بسیار مهم است.

رعایت شعاع خم و کشش مجاز

در حین نصب از خم‌های تند جلوگیری کنید و شعاع خم مجاز را رعایت نمایید تا رشته‌ها دچار خستگی نشوند. همچنین از وارد کردن کشش بیش از حد هنگام کشیدن سیم به داخل کانال‌ها خودداری کنید.

شرایطی که باید Derating اعمال شود

• نصب داخل لوله یا کانال بسته (تهویه کم)
• قرار گرفتن در دسته‌های چندتایی (bunched cables)
• دمای محیط بالاتر از 30°C
  در این شرایط ظرفیت حرارتی کاهش می‌یابد و باید از جداول استاندارد برای اعمال ضرایب کاهش استفاده کرد.

حفاظت در محیط‌های ویژه

اگر سیم در معرض رطوبت، روغن، UV یا تماس مکانیکی شدید قرار دارد، از روکش یا محافظ مکانیکی استفاده کنید یا نمونه‌های مخصوص محیط بیرونی را به کار ببرید.

نگهداری و ایمنی

بازرسی دوره‌ای

بازدید بصری دوره‌ای برای تشخیص بریدگی، سائیدگی یا سوختگی عایق انجام دهید. نقاط اتصال را برای افزایش دما بررسی کنید و در صورت مشاهده نقاط داغ، سریعاً علت را پیگیری کنید.

هشدارهای ایمنی هنگام کار

قبل از هرکاری برق مدار را قطع کنید. از ابزار عایق و تجهیزات حفاظتی استفاده نمایید. در نصب‌های حساس از یک مهندس برق یا تکنسین مجرب کمک بگیرید.

سوالات متداول (FAQ)

آیا این سیم برای موتور مناسب است؟

بله — سیم 16 mm² می‌تواند برای موتورها و بارهای کم تا متوسط مناسب باشد، اما جریان راه‌اندازی و شرایط کار باید محاسبه شود و تجهیز حفاظتی مناسب انتخاب گردد.

می‌توان این سیم را در فضای باز استفاده کرد؟

به‌صورت معمول سیم با عایق استاندارد برای فضای باز و تابش مستقیم خورشید مناسب نیست؛ در صورت نیاز به نصب بیرونی از نوع با روکش مقاوم یا نصب با محافظ مکانیکی استفاده کنید.

چگونه طول مورد نیاز و افت ولتاژ را محاسبه کنم؟

طول مسیر را اندازه بگیرید و از فرمول V_drop = I × R_per_m × L استفاده کنید (R_per_m بر حسب Ω/m و L طول یک‌طرفه بر حسب m). برای افت حلقه، طول رفت و برگشت را لحاظ کنید یا مقدار را در 2 ضرب کنید. تیم فنی ما می‌تواند محاسبات دقیق را برای پروژه شما انجام دهد.

توصیه‌های خرید و سفارش

• واحد فروش: 1 meter — طول مورد نیاز خود را به متر اعلام کنید.
• برای سفارش عمده با واحد فروش تماس بگیرید تا قیمت عمده و زمان تأمین اعلام شود.
• در صورت نیاز به گواهی‌نامه یا گزارش تست، هنگام سفارش درخواست نمایید تا مدارک همراه کالا ارائه گردد.
• اگر در انتخاب سطح مقطع یا شرایط نصب تردید دارید، تیم فنی تاو آذر سهند آماده ارائه مشاوره و محاسبات دقیق می‌باشد.
