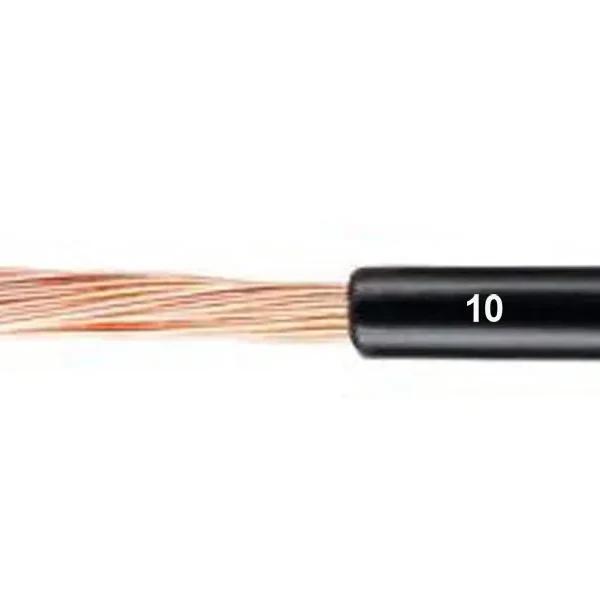

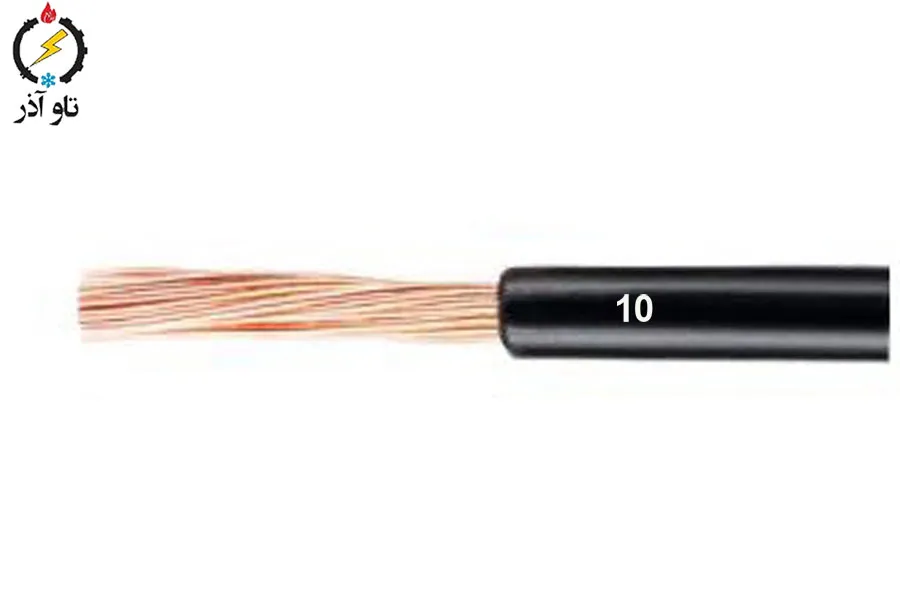

سیم افشان مسی 10 افشار نژاد خراسان (1 متر)

معرفی کلی محصول سیم افشان مسی 10 افشار نژاد

سیم افشان مسی 10 mm² تولید افشار نژاد خراسان یک راه‌حل صنعتی و حرفه‌ای برای انتقال جریان‌های بالا است که ترکیبی از هدایت الکتریکی عالی، انعطاف‌پذیری نسبی و دوام مکانیکی را ارائه می‌دهد. این سیم برای کاربرد در تابلوهای توزیع، کابل‌های رابط بین تابلوها، تغذیه موتورها و دستگاه‌های با مصرف بالا و همچنین نصب‌هایی که نیاز به سیم‌کشی مطمئن با کیفیت بالا دارند مناسب است. واحد فروش به‌صورت 1 meter عرضه می‌شود تا امکان سفارش متناسب با نیاز پروژه فراهم باشد.

مشخصات فنی کامل سیم افشان مسی 10 افشار نژاد

در این بخش تمامی مشخصات کلیدی سیم به‌صورت متمرکز و قابل‌ارجاع درج شده است:

• سازنده (برند): افشار نژاد خراسان
• نوع سیم: سیم افشان (Flexible Copper Conductor)
• سطح مقطع نامی هادی: 10 mm²
• ولتاژ نامی: 750 VAC
• ضخامت عایق: 1 mm
• میانگین قطر خارجی: 6.2 mm
• حداکثر مقاومت هادی در 20°C: 1.91 Ω/km
• وزن تقریبی: 114.5 kg/km
• طول واحد فروش: 1 meter

این مشخصات همراه با استانداردهای مرجع به مهندسین برق، نصابان و خریداران کمک می‌کند تا انتخاب درست و طراحی ایمن را انجام دهند.

کاربردها و موارد استفاده سیم افشان مسی 10 افشار نژاد

سیم افشان 10 mm² به‌دلیل سطح مقطع بزرگ و مقاومت پایین هادی در مصارف مختلف کاربردی است:

کاربردهای صنعتی و تولیدی

• تغذیه موتورها و پمپ‌های صنعتی با بار متوسط تا بالا (با در نظر گرفتن جریان راه‌اندازی).
• ارتباط بین تابلوهای اصلی و فرعی در کارخانجات و کارگاه‌ها.
• کابل رابط ماشین‌آلات سنگین و یونیت‌های تغذیه‌گر.

کاربردهای ساختمانی و تأسیساتی

• هادی اصلی داخل تابلوهای توزیع ساختمان که نیاز به عبور جریان بالا دارند.
• مسیرهای تغذیه واحدهای خاص مانند آشپزخانه‌های صنعتی، واحدهای تهویه مطبوع بزرگ و دستگاه‌های برقی پرتوان.

کاربردهای تخصصی

• استفاده در سیستم‌های سه‌فاز که هر فاز نیازمند هادی قوی و با افت ولتاژ کم است.
• پروژه‌هایی که نیاز به استانداردهای بالای ایمنی و تضمین مشخصات دارند.

مزایا و ویژگی‌های کلیدی سیم افشان مسی 10 افشار نژاد

هدایت الکتریکی بالا و کاهش افت ولتاژ

با مقاومت هادی 1.91 Ω/km (معادل 0.00191 Ω/m) سیم 10 mm² اتلاف توان و افت ولتاژ کمتری نسبت به سیم‌های با سطح مقطع کمتر دارد؛ این امر در مسیرهای طولانی و در کاربردهایی که ولتاژ ثابت اهمیت دارد، بسیار حیاتی است.

انعطاف‌پذیری نسبی برای سیم‌های بزرگ

هرچند سیم 10 mm² نسبت به مقاطع کوچک‌تر کمتر انعطاف‌پذیر است، اما ساختار افشان باعث می‌شود که نسبت به هادی مفتولی در نصب‌های با خم‌های متناسب و داخل تابلوها راحت‌تر قرار گیرد و نصب به‌مراتب ساده‌تر شود.

عایق قوی و حفاظت مکانیکی

ضخامت عایق 1 mm حفاظت الکتریکی و مکانیکی مناسبی را فراهم می‌آورد؛ در ترکیب با وزن و قطر مناسب، این سیم برای محیط‌های داخلی صنعتی و نصب‌های تابلوئی مطلوب است.

صرفه‌جویی در هزینه‌های عملیاتی

کاهش افت ولتاژ به معنای کاهش اتلاف انرژی و کاهش نیاز به افزایش سطح مقطع در مسیرهای طولانی است؛ در نتیجه در درازمدت هزینه‌های انرژی و نگهداری کاهش می‌یابد.

محاسبات فنی و مثال‌های عددی سیم افشان مسی 10 افشار نژاد

برای تصمیم‌گیری دقیق باید مقاومت هادی و افت ولتاژ را محاسبه کنیم. در ادامه چند مثال کاربردی با محاسبات گام‌به‌گام آورده شده است.

تبدیل مقاومت به Ω/m

• مقاومت اعلام‌شده: 1.91 Ω/km
• تبدیل به Ω/m: 1.91 ÷ 1000 = 0.00191 Ω/m

مثال 1 — افت ولتاژ برای جریان 60 A و طول 20 m

• I = 60 A
• R_per_m = 0.00191 Ω/m
• V_drop_per_m = I × R_per_m = 60 × 0.00191 = 0.1146 V/m
• V_drop_total (برای طول یک‌طرفه 20 m) = 0.1146 × 20 = 2.292 V
• درصد افت نسبت به 230 V ≈ (2.292 ÷ 230) × 100 ≈ 0.997% (≈ 1.0%)

این مقدار افت ولتاژ برای بسیاری از مصرف‌های صنعتی و تابلوئی در محدوده قابل قبول است.

مثال 2 — افت ولتاژ برای جریان 80 A و طول 30 m

• I = 80 A
• V_drop_per_m = 80 × 0.00191 = 0.1528 V/m
• V_drop_total = 0.1528 × 30 = 4.584 V
• درصد افت نسبت به 400 V (در مدار سه‌فاز یا بسته به سیستم) یا 230 V باید متناسب بررسی شود؛ برای شبکه 230 V درصد ≈ (4.584 ÷ 230) × 100 ≈ 1.99%

در شرایطی که جریان بالا و طول زیاد وجود دارد، ممکن است نیاز به افزایش سطح مقطع یا انتخاب کابل با مشخصات متفاوت باشد.

وزن و برنامه‌ریزی نصب

• وزن اعلام‌شده: 114.5 kg/km → وزن بر متر = 0.1145 kg/m
  این عدد برای برنامه‌ریزی نگهداری، بست‌ها و سیستم‌های حمایت مکانیکی اهمیت دارد.

نکات انتخاب، تطبیق با استانداردها و نحوه مقایسه

انتخاب بر اساس جریان، طول و نوع بار

• برای انتخاب صحیح سطح مقطع ابتدا جریان دائمی بار، جریان راه‌اندازی (در صورت موتورها) و طول مسیر را تعیین کنید.
• سپس با استفاده از مقاومت هادی و محاسبه افت ولتاژ تصمیم به افزایش سطح مقطع یا انتخاب سیم 10 mm² بگیرید.

مقایسه 10 mm² با 6 mm² و 16 mm²

• نسبت به 6 mm²: سیم 10 mm² مقاومت کمتری دارد و مناسب بارهای بالاتر یا مسیرهای طولانی‌تر است.
• نسبت به 16 mm²: 16 mm² برای بارهای بسیار بالا و یا مسیرهای خیلی طولانی مناسب‌تر است؛ انتخاب بین 10 و 16 باید براساس محاسبات دقیق انجام شود (هزینه، فضا، افت ولتاژ).

استانداردها و گواهی‌ها

اطمینان حاصل کنید سیم مطابق استانداردهای ملی و بین‌المللی مورد نیاز پروژه شما تولید شده و در صورت نیاز گواهی‌های سازنده ارائه می‌شود.

نصب، نگهداری و ایمنی سیم افشان مسی 10 افشار نژاد

نکات نصب

• از ابزار مناسب برای لخت‌کردن عایق استفاده کنید تا هادی افشان آسیب نبیند.
• از ترمینال‌ها و فیش‌های مناسب برای هادی‌های افشان استفاده کنید تا از افزایش مقاومت تماس و گرم‌شدن جلوگیری شود.
• شعاع خم مجاز را رعایت کنید؛ خم‌های تند می‌توانند به رشته‌ها آسیب بزنند.
• در صورت عبور از کانال یا لوله، توجه به ضریب کاهش جریان (derating) و تهویه لازم است.

نگهداری و بازرسی دوره‌ای

• بازدید دوره‌ای از عایق، روکش و نقاط اتصال انجام دهید.
• نقاط اتصال را از نظر افزایش دما بررسی کنید و در صورت نیاز اتصال را سفت یا بازبینی نمایید.
• در محیط‌های خورنده یا فضای باز از محافظ مکانیکی یا نوع با روکش مقاوم استفاده کنید.

هشدارهای ایمنی

• پیش از هر عملیات برقی، برق مدار را قطع کنید.
• سطح مقطع را مطابق جریان مصرفی انتخاب کنید تا از گرم‌شدن یا خطر آتش جلوگیری شود.
• نصب مطابق مقررات ملی و استانداردهای محلی انجام گیرد.

سوالات متداول (FAQ)

سیم 10 mm² برای چه مقدار جریان مناسب است؟

ظرفیت جریان دقیق بستگی به شرایط نصب، تهویه، دمای محیط و دسته‌بندی کابل‌ها دارد؛ اما به‌طور معمول برای جریان‌های متوسط تا بالا و در شرایط نصب منفرد در هوا گزینه‌ای مناسب است. برای تعیین جریان مجاز دقیق از جداول استاندارد یا مشاوره فنی استفاده کنید.

آیا این سیم برای موتورهای سه‌فاز مناسب است؟

بله — در بسیاری از موارد سیم 10 mm² برای موتورهای متوسط مناسب است، اما باید جریان راه‌اندازی، طول مسیر و افت ولتاژ را محاسبه کنید و انتخاب تجهیزات حفاظتی صحیح انجام شود.

چگونه افت ولتاژ را سریع محاسبه کنم؟

فرمول ساده: V_drop = I × R_per_m × L (که R_per_m بر حسب Ω/m و L طول یک‌طرفه بر حسب m است). برای حلقه رفت و برگشت باید دو برابر L یا مجموع مسیر رفت و برگشت را در نظر بگیرید.

توصیه‌های خرید و سفارش

• طول مورد نیاز را به دقت محاسبه کنید؛ واحد فروش 1 meter است.
• برای سفارش‌های عمده از واحد فروش قیمت و زمان تأمین را استعلام کنید.
• در صورت نیاز به گواهی‌های تست یا استاندارد، هنگام سفارش اعلام کنید تا مدارک مرتبط ارائه شود.
• اگر در انتخاب سطح مقطع تردید دارید، تیم فنی ما می‌تواند با محاسبات جریان، افت ولتاژ و شرایط نصب شما را راهنمایی کند.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر انواع سیم و کابل از برندهای مطرح از جمله افشار نژاد خراسان است. ما تضمین می‌کنیم کالای ارائه‌شده اصل و مطابق مشخصات فنی اعلام‌شده باشد و خدمات مشاوره فنی، تست‌های لازم و پشتیبانی پس از فروش را ارائه دهیم. دلایل اصلی که مشتریان از ما خرید می‌کنند عبارت‌اند از: تضمین اصالت کالا، مشاوره فنی تخصصی و رایگان، امکان تامین کوتاه‌مدت و ارسال سریع، قیمت رقابتی و پشتیبانی فنی در نصب و بهره‌برداری. برای استعلام قیمت، سفارش متری یا دریافت مشاوره فنی با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بهترین گزینه را مطابق نیاز پروژه شما پیشنهاد دهد.
