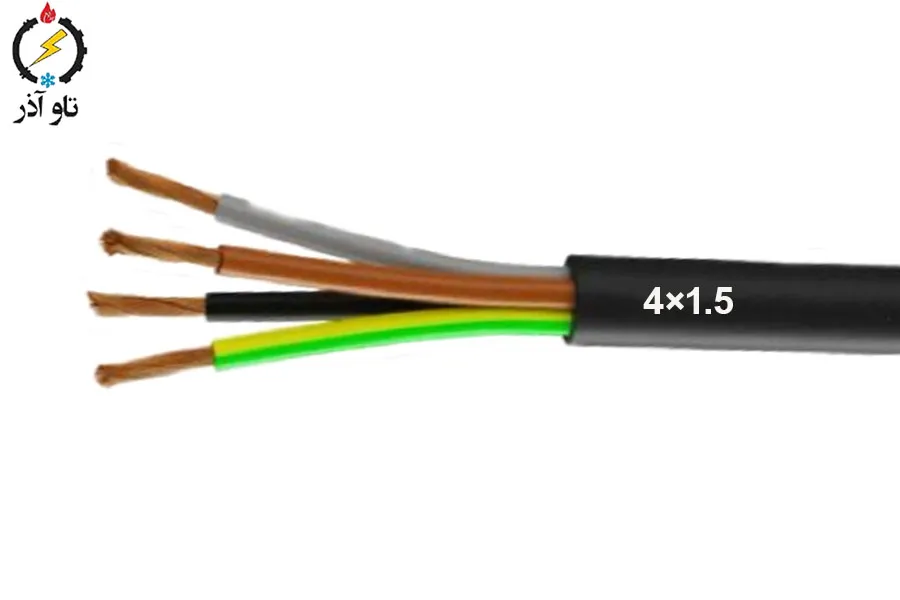

سیم افشان مسی 1.5 × 4 افشار نژاد خراسان (1 متر)

معرفی کلی محصول سیم افشان مسی 1.5 × 4 افشار نژاد

کابل افشان مسی 1.5 × 4 تولید افشار نژاد خراسان یک راهکار کارآمد و اقتصادی برای انواع سیم‌کشی‌های داخلی است که هم‌زمان نیاز به چند هادی در یک روکش و انعطاف‌پذیری بالا دارد. هر یک از چهار هادی این کابل دارای سطح مقطع نامی 1.5 mm² است؛ چنین ترکیبی مناسب مدارهای روشنایی، کابل‌های رابط، توزیع چند مدار کوچک و نصب‌هایی است که نظم مسیر و کم‌شدن حجم کابل‌کشی برای کارفرما اهمیت دارد. واحد فروش بر حسب 1 meter است تا امکان سفارش متری برای پروژه‌های مختلف فراهم باشد.

مشخصات فنی کلیدی سیم افشان مسی 1.5 × 4 افشار نژاد

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 4 × 1.5 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.7 mm
• ضخامت روکش (Sheath): 1.0 mm
• میانگین قطر خارجی کابل: 9.3 mm
• حداکثر مقاومت هادی در 20°C: 13.3 Ω/km
• جریان مجاز در هوای 30°C: 18 A
• وزن تقریبی: 138 kg/km
• واحد فروش: 1 meter

این مشخصات، پایه تصمیم‌گیری مهندسان و نصابان برای محاسبه جریان مجاز، افت ولتاژ، انتخاب فیوز و طراحی مسیر کابل‌کشی است.

کاربردها و موارد استفاده سیم افشان مسی 1.5 × 4 افشار نژاد

کابل 1.5 × 4 به‌دلیل ترکیب چند رشته‌ای و سطح مقطع 1.5 mm² در موارد زیر کاربرد گسترده‌ای دارد:

کاربردهای مسکونی و روشنایی

• سیم‌کشی روشنایی واحدهای مسکونی، لوسترها و چراغ‌های سقفی.
• تامین چند مدار روشنایی از یک مسیر منظم داخل داکت یا زیر سقف کاذب.
• کابل‌کشی دستگاه‌های سبک و رابط‌های داخلی.

کاربردهای تجاری و اداری

• راه‌اندازی مدارهای روشنایی در دفاتر و فروشگاه‌ها که نیاز به چند مدار روشنایی هم‌زمان در یک مسیر دارد.
• کابل‌کشی تجهیزات اداری کم‌مصرف و تابلوهای کوچک.

کاربردهای صنعتی سبک و تولیدی

• کابل رابط در دستگاه‌های سبک که چند مدار جداگانه نیاز دارند.
• سیم‌کشی تابلوهای کنترل و تقسیم نیرو در کارگاه‌ها و خط تولید سبک.

مزایا و ویژگی‌های فنی و عملی سیم افشان مسی 1.5 × 4 افشار نژاد

انعطاف‌پذیری و سهولت نصب

هادی افشان رشته‌ای نصب را در مسیرهای پیچیده، خم‌ها و داخل داکت‌ها آسان می‌کند؛ این موضوع زمان نصب را کم کرده و ریسک شکست رشته‌ها را پایین می‌آورد.

جمع‌وجور بودن مسیر و کاهش شلوغی

وجود چهار هادی در یک روکش باعث می‌شود به‌جای کشیدن چهار کابل مجزا، تنها یک کابل استفاده شود؛ این امر نظم مسیر، کاهش نیاز به بست و کاهش زمان نصب را به‌همراه دارد.

حفاظت اولیه مناسب

عایق 0.7 mm و روکش 1.0 mm محافظت مکانیکی و الکتریکی اولیه‌ای فراهم می‌کنند که برای بسیاری از نصب‌های داخلی کافی است. در محیط‌های خاص (رطوبت، فضای باز، تماس با روغن) ممکن است به محافظ اضافه نیاز باشد.

مناسب برای مدارهای روشنایی و بارهای کم تا متوسط

با جریان مجاز 18 A (در هوا و دمای 30°C) این کابل برای مدارهای روشنایی و اغلب مصرف‌کننده‌های کم‌مصرف مناسب است؛ برای پریزهای پرمصرف یا موتورهای بزرگ معمولاً سطح مقطع بالاتری پیشنهاد می‌شود.

محاسبات فنی — مقاومت و افت ولتاژ

برای تصمیم‌گیری مهندسی، مقاومت هادی و محاسبه افت ولتاژ اهمیت زیادی دارد.

• تبدیل مقاومت: 13.3 Ω/km = 13.3 ÷ 1000 = 0.0133 Ω/m
• وزن بر متر: 138 kg/km = 138 ÷ 1000 = 0.138 kg/m

مثال محاسبه افت ولتاژ — قدم به قدم

فرض کنیم می‌خواهیم یک مدار روشنایی با جریان 15 A را به‌وسیله کابل 1.5×4 به طول یک‌طرفه 10 m تغذیه کنیم.

1. مقاومت به ازای هر متر: R_per_m = 0.0133 Ω/m.
2. افت ولتاژ به ازای هر متر: V_drop_per_m = I × R_per_m = 15 × 0.0133 = 0.1995 V/m.
   • (محاسبه: 15 × 0.0133 = 15 × 13.3 ÷ 1000 = 199.5 ÷ 1000 = 0.1995)
3. افت ولتاژ کل برای 10 m: V_drop_total = 0.1995 × 10 = 1.995 V.
4. درصد افت نسبت به 230 V: (1.995 ÷ 230) × 100 ≈ 0.87%.

برای جریان نامی 18 A و همان طول 10 m:

• V_drop_per_m = 18 × 0.0133 = 0.2394 V/m.
• V_drop_total = 0.2394 × 10 = 2.394 V → درصد ≈ 1.04%.

این مثال‌ها نشان می‌دهند در طول‌های کوتاه تا متوسط افت ولتاژ برای کاربردهای روشنایی معمولاً در محدوده قابل قبول قرار دارد. اگر طول بسیار زیاد یا بار حساس داشته باشید، باید سطح مقطع بزرگ‌تر انتخاب یا طراحی متفاوت انجام شود.

نکات نصب، نگهداری و ایمنی سیم افشان مسی 1.5 × 4 افشار نژاد

نکات نصب (H3)

• از ابزار استاندارد برای برش و لخت کردن عایق استفاده کنید تا رشته‌های افشان آسیب نبینند.
• برای اتصال هادی‌های افشان از بوشینگ، فیش‌های پرس یا ترمینال مناسب استفاده کنید تا از افزایش مقاومت اتصال و گرم‌شدن جلوگیری شود.
• شعاع خم کابل را بیشتر از حداقل مجاز نگه دارید تا از خستگی و شکست رشته‌ها جلوگیری شود.
• از کشش بیش از حد هنگام کشیدن کابل پرهیز کنید تا هسته‌ها آسیب نبینند.

نگهداری و بازرسی دوره‌ای

• به‌صورت دوره‌ای وضعیت عایق و روکش را بررسی کنید؛ هر گونه بریدگی، سوختگی یا خوردگی باید اصلاح یا کابل تعویض شود.
• نقاط اتصال را از نظر افزایش دما کنترل کنید؛ افزایش دما معمولاً نشانه اتصال ضعیف یا بار بیش از حد است.
• در صورت قرارگیری کابل در معرض شرایط ویژه (رطوبت، مواد شیمیایی، نور خورشید) از محافظ مکانیکی یا نوع با روکش مقاوم استفاده کنید.

هشدارهای ایمنی

• پیش از هر کار برقی کلید یا فیوز مربوطه را قطع کنید.
• سطح مقطع را مطابق جریان مصرفی انتخاب کنید تا از گرم‌شدن بیش از حد و خطر آتش جلوگیری شود.
• نصب را مطابق مقررات ملی و استانداردهای محلی انجام دهید و در پروژه‌های حساس از مهندس برق مشورت بگیرید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل‌های افشان با روکش معمولی برای نصب مستقیم در فضای باز مناسب نیستند مگر آنکه دارای روکش یا محافظت ویژه باشند. برای فضای باز از کابل‌های با روکش مقاوم در برابر UV و رطوبت استفاده کنید.

جریان مجاز 18 A در چه شرایطی اعلام شده است؟

این مقدار برای نصب در هوا و دمای محیط 30°C تعیین شده است. در صورت نصب در لوله، در دسته یا در دماهای بالاتر باید ضرایب کاهش (derating) اعمال شود.

آیا می‌توان از این کابل برای موتورها استفاده کرد؟

برای موتورهای کوچک و شرایط با حرکت کم ممکن است مناسب باشد؛ اما برای موتورهای بزرگ یا مواردی با جریان راه‌اندازی بالا توصیه می‌شود از کابل‌های مخصوص موتور یا سطوح مقطع بالاتر استفاده کنید.

توصیه‌های خرید و سفارش

• طول مورد نیاز را دقیق محاسبه کنید؛ واحد فروش 1 meter است و می‌توانید به‌صورت متری سفارش دهید.
• برای سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین نمایید.
• در صورت نیاز به مدارک تست یا گواهی‌نامه استاندارد هنگام سفارش اطلاع دهید تا مدارک مرتبط ارائه شود.
• اگر در انتخاب سطح مقطع یا نوع کابل تردید دارید، تیم فنی ما آماده مشاوره و محاسبات دقیق (جریان، افت ولتاژ و derating) است.
