معرفی کلی محصول رگولاتور فشار کارتر KVL 28

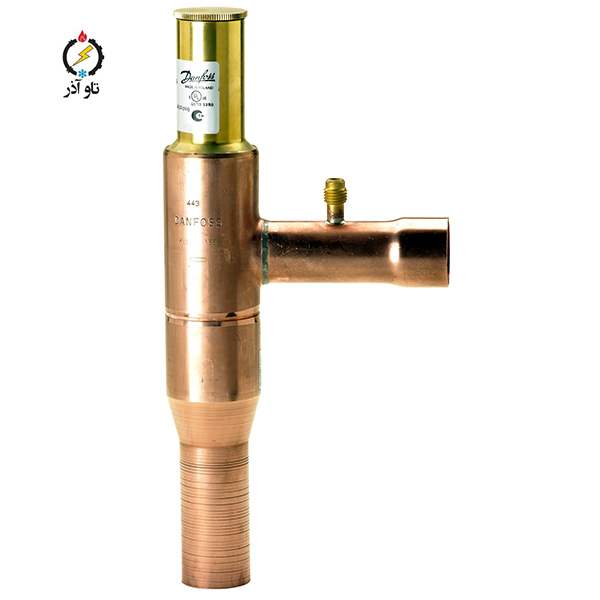

رگولاتور فشار کارتر KVL 28 ساخت Danfoss یک راه‌حل مهندسی‌شده برای تثبیت فشار در مسیر کارتر، برگشت روغن یا سایر نقاط حساس سیستم تبرید است. این مدل با اتصال جوشی (Solder / ODF) در سایز 1 1/8 inch و ضریب جریان بالا (Kv = 8.0 m³/h, Cv ≈ 9.25 gallon/min) برای سیستم‌های با دبی بالا طراحی شده است. محدوده تنظیم فشار گسترده (0.2–6.0 bar) و نقطه تنظیم کارخانه روی 2 bar، همراه با P-band کمتر (1.5 bar) و دمپینگ داخلی، باعث می‌شود KVL 28 هم در پایداری فشار و هم در تحمل پالس‌های فشار عملکرد قابل‌اطمینانی داشته باشد. محدوده دمایی وسیع −60 °C تا +130 °C نیز امکان بهره‌برداری در شرایط سردخانه‌ای و سیکل‌های دیفراست را فراهم می‌کند.

طراحی مکانیکی و اصول عملکرد رگولاتور فشار کارتر KVL 28

ساختار داخلی و اجزا کلیدی

هسته‌ی عملکردی KVL 28 شامل دیافراگم حساس، فنر قابل تنظیم، سیت عبور و محفظه دمپینگ است. بدنه و نواحی اتصال برای جوشکاری ODF طراحی شده‌اند تا نصب دائمی و بدون نشتی روی خطوط 1 1/8 inch انجام شود. انتخاب متریال و کنترل کیفیت قطعات داخلی تضمین می‌کند که قطعه در دماها و فشارهای اعلام‌شده پایدار باقی بماند.

نحوه عملکرد

این رگولاتور به‌صورت تنظیم بر حسب فشار خروجی (outlet) کار می‌کند؛ فشار پس از رگولاتور اندازه‌گیری شده و با نیروی فنر مقایسه می‌شود. اگر فشار خروجی بیش از مقدار تنظیم‌شده شود، مکانیزم به‌صورت خودکار دهانه عبور را محدود می‌کند تا فشار بازگردد. در مقابل، در صورت کاهش فشار خروجی، دهانه بازتر شده تا جریان بیشتری عبور کند و فشار به نقطه تنظیم بازگردد. دمپینگ داخلی ضربات و پالس‌های کوتاه‌مدت را می‌گیرد تا از نوسان سریع و ضربانی جلوگیری شود و خروجی پایدار بماند.

اهمیت Kv/Cv و سایزینگ صحیح

چرا Kv = 8.0 m³/h مهم است؟

ضریب جریان Kv = 8.0 m³/h (معادل Cv ≈ 9.25 gallon/min) نشان‌دهنده‌ی ظرفیت عبور دستگاه در باز کامل است. برای انتخاب صحیح رگولاتور باید این عدد را با دبی واقعی سیستم و افت فشار مجاز تطبیق دهید. در خطوط با دبی بالا (مثلاً چیلرهای مرکزي یا کندانسینگ یونیت‌های بزرگ) Kv بالا تضمین می‌کند که رگولاتور در حالت باز کامل افت فشار ناچیزی ایجاد کند و در عین حال توانایی تنظیم دقیق را نیز داشته باشد.

پایداری کنترل — P-band و دمپینگ

معنی P-band = 1.5 bar (H3)
P-band نشان‌دهنده بازه فشار است که در آن رگولاتور قبل از واکنش اصلاحی نوسان می‌کند. مقدار P-band برابر 1.5 bar برای بسیاری از کاربردهای صنعتی‌ که نیاز به ثبات متوسط دارند مناسب است؛ این مقدار کمتر از مدل‌های با P-band بزرگ‌تر است، بنابراین کنترل دقیق‌تری فراهم می‌آورد. اما در مواردی که سیستم حساس به نوسانات کوچک است، ممکن است نیاز به کنترل تکمیلی یا دمپینگ اضافی باشد. خوشبختانه KVL 28 دارای دمپینگ داخلی است که پالس‌ها را کاهش می‌دهد و عملکرد نرم‌تری تولید می‌کند.

نکات نصب و لوله‌کشی جوشی

آماده‌سازی و اجرای جوش

• اتصال Solder/ODF باید توسط تکنسین ماهر انجام شود. از اعمال حرارت مستقیم طولانی به محفظه رگولاتور خودداری کنید؛ استفاده از heat-sink یا دمش هوا در زمان brazing توصیه می‌شود.
• محل نصب باید دسترسی سرویس، طول مستقیم کافی قبل و بعد از رگولاتور و امکان نصب فیلتر قبل از ورودی را فراهم کند.
• پس از جوشکاری، اجرای تست نشت با نیتروژن خشک و راه‌اندازی تدریجی ضروری است.

چیدمان لوله‌کشی و فیلترگذاری

نصب فیلتر یا صافی قبل از رگولاتور از ورود ذرات و آلودگی به محفظه دیافراگم جلوگیری می‌کند؛ همچنین در صورت وجود پالس‌های شدید از پمپ یا کمپرسور، استفاده از مخزن میرایی یا دمپر خارجی مکمل دمپینگ داخلی است.

سازگاری مبردها و محدوده دما

پشتیبانی از مبردهای رایج

KVL 28 با طیف وسیعی از مبردهای معمول از جمله R134a, R22, R404A, R407A/C/F/H, R422B/D, R448A, R449A/B, R450A, R452A, R507A, R513A, R515B سازگار است. برای مبردهای جدید یا مخلوط‌های خاص، چک تطابق شیمیایی مواد داخلی و روغن‌ها ضروری است.

قابلیت عملکرد در دماهای وسیع

محدوده −60 °C تا +130 °C امکان استفاده در سردخانه‌ها تا سیکل‌های دیفراست دما بالا را فراهم می‌کند؛ مواد دیافراگم و آب‌بندی برای پایداری در این بازه انتخاب شده‌اند، اما در کاربردهای دائماً در دماهای بالا نگهداری و بررسی دوره‌ای توصیه می‌شود.

نگهداری، سرویس و عیب‌یابی

برنامه نگهداری پیشنهادی

• تست نشت و بازرسی بصری هر 6 ماه.
• پاک‌سازی یا تعویض فیلتر پیش از رگولاتور طبق برنامه.
• بررسی عملکرد نقطه تنظیم و دمپینگ و در صورت نیاز سرویس یا تعویض دیافراگم و فنر.

عیوب متداول و راهکار ابتدایی

• نوسان بیش از حد: بررسی فیلتر، دمپینگ و منابع پالس؛ در صورت نیاز دمپر اضافی نصب کنید.
• عدم رسیدن به نقطه تنظیم: چک تنظیم فنر، افت فشار ورودی یا انسداد مسیر.
• نشتی در اتصالات جوشی: اجرای تست نیتروژن و ترمیم جوش.

سؤالات متداول (FAQ)

آیا نقطه تنظیم به‌صورت میدان قابل تغییر است؟

بله؛ محدوده تنظیم 0.2–6.0 bar است و نقطه کارخانه 2 bar می‌باشد؛ تنظیم باید توسط تکنسین مجرب و با تست عملی انجام شود.

آیا دمپینگ داخلی همیشه کافی است؟

برای اغلب کاربردها بله؛ اما در سیستم‌های با پالس‌های خیلی قوی یا پمپ‌های نامتعادل، دمپر یا مخزن میرایی خارجی مفید خواهد بود.

چطور Kv مناسب را انتخاب کنم؟

Kv را براساس دبی مورد انتظار و افت فشار مجاز محاسبه کنید؛ در صورت تردید از مشاوره مهندسی استفاده کنید.

پیشنهاد خرید و پشتیبانی

برای تهیه رگولاتور فشار کارتر جوشی 1 1/8 دانفوس مدل KVL 28 (034L0046) اورجینال، و دریافت مشاوره فنی در سایزینگ، نصب جوشی و تنظیمات فشار، با شرکت تاو آذر سهند تماس بگیرید. تیم فنی ما آماده ارائه مشاوره مهندسی، ارسال سریع و پشتیبانی پس از فروش است.
تلفن سفارش و مشاوره: 02177751990 — 09103900143.
