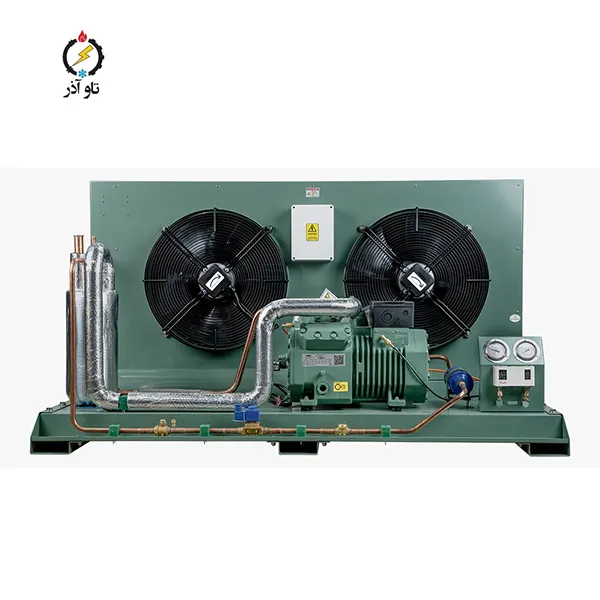

معرفی کلی یونیت کندانسینگ 1.5 اسب تک‌فاز آسه

یونیت کندانسینگ 1.5 اسب تک‌فاز آسه یک راه‌حل جمع‌وجور، آماده نصب و اقتصادی برای سیستم‌های تبرید زیرصفری است که ویژه پروژه‌هایی که امکان تأمین برق سه‌فاز ندارند طراحی شده است. این یونیت با کمپرسور بیتزر 2GES-2.EY-20E و کندانسور ACS-135AE ترکیب شده و مناسب سردخانه‌های کوچک فروشگاهی، یخچال‌های صنعتی کوچک، اتاقک‌های انجماد و تجهیزاتی است که به کنترل دقیق دما در محدوده منفی نیاز دارند. برق کمپرسور و فن دستگاه تک‌فاز است که این محصول را برای نصب در مکان‌هایی با محدودیت دسترسی به برق سه‌فاز ایده‌آل می‌سازد.

اجزای اصلی یونیت کندانسینگ 1.5 اسب تک‌فاز آسه

شاسی و رسیور

یونیت روی شاسی تمام پیچ‌ومهره نصب شده که نصب، جابجایی و نگهداری را ساده می‌نماید. رسیور افقی با تست فشار کارخانه‌ای در مجموعه وجود دارد و نقش ذخیره‌سازی مبرد و تسهیل عملیات شارژ و سرویس را برعهده دارد. مونتاژ دقیق، جوشکاری کنترل‌شده و بازبینی کیفی در خطوط تولید احتمال نشت را کاهش می‌دهد.

خط مایع و تجهیزات کنترلی

خط مایع یونیت شامل فیلتر درایر، سایت‌گلس، شیر برقی با بوبین و شیرهای دستی برند Castel می‌باشد که امکان ایزولاسیون، سرویس و تعویض قطعات را ساده می‌سازد. آکومولاتور (Accumulator) برند GVN در مسیر ساکشن نصب شده تا از ورود مایع به کمپرسور جلوگیری و بازگشت روغن را تضمین کند. تجهیزات حفاظتی و کنترلی شامل کلید فشار پایین، کلید فشار بالا و ترموستات Danfoss برای حفاظت مدار و تنظیم دقیق عملکرد به‌کار رفته‌اند.

لرزه‌گیر کمپرسور و پایپینگ

لرزه‌گیرهای Packless یا Castel جهت جذب ارتعاشات کمپرسور نصب می‌شوند و از انتقال ارتعاش به بدنه و اتصالات جلوگیری می‌کنند. پایپینگ با خم‌کاری CNC سه‌بعدی اجرا می‌شود تا نقاط تنش کاهش یابند، افت فشار کم شود و احتمال نشت به حداقل برسد.

کمپرسور 2GES-2.EY-20E — مشخصات و مزایا

کمپرسور بیتزر 2GES-2.EY-20E برای کاربردهای زیرصفری با توان 1.5 اسب بخار طراحی شده است. نسخه تک‌فاز این کمپرسور امکان نصب در شبکه شهری تک‌فاز را فراهم می‌آورد و برای پروژه‌هایی که به سه‌فاز دسترسی ندارند گزینه‌ای مطمئن محسوب می‌شود. از ویژگی‌های برجسته این کمپرسور می‌توان به راندمان حجمی مناسب، مقاومت مکانیکی بالا در دماهای پایین و طراحی داخلی که ریسک ورود مایع به سطوح حساس را کاهش می‌دهد اشاره نمود. کمپرسورها پیش از مونتاژ نهایی تحت تست‌های فشار و عملکرد قرار گرفته و با مشخصات سازنده مطابقت دارند و عملکرد مطمئن.

کندانسور ACS-135AE — طراحی انتقال حرارت و جریان هوا

ساختار کویل و فین

کندانسور ACS-135AE مجهز به کویل‌های مسی با آرایش Staggered و فین‌های Blue Fin با موج سینوسی است. این ترکیب باعث افزایش ضریب انتقال حرارت و بهبود مقاومت در برابر خوردگی و گرفتگی فین‌ها می‌شود. طراحی دقیق فاصله بین فین‌ها و آرایش لوله‌ها موجب می‌گردد هوا به‌صورت یکنواخت از کویل عبور کند و تبادل حرارت بهینه انجام شود، برق موتور فن این کندانسور از نوع تک فاز بوده و محدودیت برق سه فاز را از بین می برد.

عملکرد در فضاهای محدود و شرایط واقعی

ACS-135AE برای شرایط نصب در فضاهای محدود و پشت‌بام‌های کوچک تنظیم شده است. طراحی محفظه هوا و محل استقرار فن به‌گونه‌ای است که حتی در صورت جریان هوا محدود، فشار کندانسینگ در محدوده ایمن باقی بماند و عملکرد یونیت در دماهای زیر صفر پایدار بماند.

انتخاب مبرد، تست نیتروژن و ملاحظات زیست‌محیطی

انتخاب مبرد باید براساس نیاز دمایی، سازگاری شیمیایی با متریال، الزامات زیست‌محیطی و GWP انجام شود. تیم مهندسی تاوآذر در محاسبه بار حرارتی بر اساس ΔT و پیشنهاد مبرد مناسب همراه شماست. پیش از شارژ مبرد انجام عملیات تست نیتروژن (N2 Purging) و وکیوم برای حذف رطوبت و آلودگی داخل مدار ضروری است تا از عملکرد طولانی‌مدت و جلوگیری از تشکیل اسید یا خوردگی داخلی اطمینان حاصل گردد.

نصب و راه‌اندازی یونیت کندانسینگ 1.5 اسب تک‌فاز آسه

محل نصب و شرایط تهویه

برای دستیابی به حداکثر راندمان، یونیت را روی سطح صاف و محکم نصب کنید و حداقل فواصل گردش هوا از دیواره‌ها و سایر تجهیزات را رعایت نمایید تا از بازگشت هوای گرم جلوگیری شود. در محل‌هایی که تهویه طبیعی ناکافی است، نصب فن کمکی یا کانال‌کشی به‌منظور افزایش جریان هوا توصیه می‌گردد.

لوله‌کشی، رسیور و تابلو برق

خط مایع باید با حداقل طول و زانویی اجرا شود؛ شیرهای Castel برای ایزولاسیون نصب شوند و رسیور مجهز به شیر تخلیه و مانومتر باشد. از آنجا که برق کمپرسور و فن تک‌فاز است، تابلو برق باید شامل حفاظت مناسب برای موتورهای تک‌فاز، حفاظت overload و فیوزهای مناسب باشد و اتصال زمین به‌درستی برقرار گردد.

نگهداری دوره‌ای و برنامه سرویس

اجرای برنامه سرویس دوره‌ای تضمین‌کننده حفظ راندمان و دوام یونیت است. توصیه می‌شود بازدید ماهانه فن و موتور، پاک‌سازی فین‌ها، بررسی اتصالات و نشتی و کنترل سطح شارژ مبرد انجام شود. شست‌وشوی فین‌ها هر شش تا دوازده ماه بسته به میزان آلودگی محیطی و شرایط کار توصیه می‌گردد. همچنین عملکرد کلیدهای فشار و ترموستات Danfoss باید به‌طور منظم بررسی و در صورت نیاز تنظیم شوند.

عیب‌یابی رایج و راهکارهای اولیه یونیت کندانسینگ 1.5 اسب تک‌فاز آسه

• کاهش ظرفیت تبرید: پاک‌سازی فین‌ها، بررسی مسیر هوا و کنترل شارژ مبرد.
• افزایش فشار کندانسینگ: بررسی جریان هوا، تمیزکاری کندانسور یا نصب فن کمکی.
• لرزش یا صدای غیرمعمول: بررسی لرزه‌گیرهای کمپرسور، اتصالات و پیچ‌ها و محکم‌سازی در صورت لقی.
• بازگشت مایع به کمپرسور: کنترل عملکرد آکومولاتور و اصلاح مسیر برگشت روغن.

تضمین کیفیت و آزمون‌های کارخانه‌ای

هر یونیت پیش از خروج از کارخانه مجموعه‌ای از آزمون‌ها را می‌گذراند، از جمله تست فشار با نیتروژن خشک، آزمون عملکرد کمپرسور و بازرسی کنترل‌ها و تابلو برق. بدنه با ورق گالوانیزه Skin Pass و پوشش رنگ پودری الکترواستاتیک ساخته می‌شود تا مقاومت در برابر خوردگی و شرایط محیطی افزایش یابد. محاسبات ظرفیت و انطباق با استانداردهای صنعتی مانند AHRI و Eurovent در طراحی لحاظ شده‌اند.

خدمات پس از فروش و پشتیبانی فنی

تاوآذر خدمات نصب، راه‌اندازی، آموزش اپراتور و تأمین قطعات یدکی را ارائه می‌دهد. مدارک فنی، نقشه‌های الکتریکی و جدول شارژ مبرد همراه یونیت تحویل می‌گردد و تیم پشتیبانی فنی آماده پاسخگویی سریع در صورت بروز هرگونه مشکل است.

راهنمای سفارش و اطلاعات مورد نیاز برای استعلام

برای دریافت پیش‌فاکتور یا پیشنهاد فنی، لطفاً اطلاعاتی مانند نوع مبرد مدنظر، ΔT طراحی، ارتفاع نصب از سطح دریا و شرایط محیطی پروژه را ارسال نمایید. این داده‌ها برای تعیین شارژ مبرد، انتخاب دقیق مدل کندانسور و پیشنهاد لوازم جانبی مانند فن کمکی یا محافظت در برابر باد ضروری هستند.

بهینه‌سازی مصرف انرژی و پایش عملکرد

برای کاهش مصرف انرژی و افزایش عمر مفید، پیشنهاد می‌شود از سیستم مانیتورینگ ساده‌ای برای ثبت فشار کندانسینگ، دمای مبرد، جریان فن و سیکل‌های راه‌اندازی استفاده شود. تحلیل داده‌های مانیتورینگ کمک می‌کند زمان‌بندی سرویس‌ها بهینه شود، مصرف برق کاهش یابد و خرابی‌های احتمالی پیش از وقوع شناسایی گردد.

پیشنهاد خرید و تماس برای استعلام قیمت

یونیت کندانسینگ تک‌فاز زیرصفری آسه مدل 2GES-2.EY-20E / ACS-135AE یک راه‌حل کامل و اقتصادی است که با کمپرسور معتبر Bitzer، کندانسور سری ACS و تجهیزات استاندارد خط مایع و کنترل عرضه می‌گردد. این یونیت به‌دلیل تک‌فاز بودن برق کمپرسور و فن برای پروژه‌هایی با محدودیت سه‌فاز بسیار مناسب است. برای استعلام قیمت، دریافت پیش‌فاکتور یا مشاوره فنی، با تیم مهندسی تاوآذر تماس بگیرید و مشخصات پروژه شامل ΔT، نوع مبرد و شرایط نصب را ارسال نمایید.
شماره تماس: 02177751990 — 09103900143
