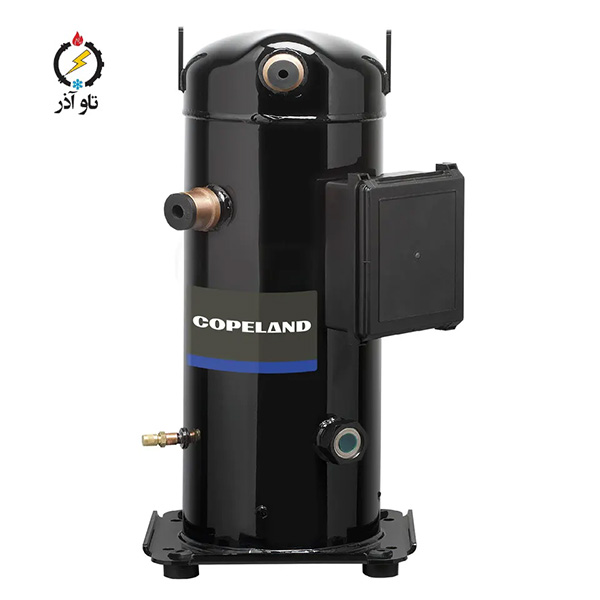

معرفی کلی کمپرسور اسکرال کوپلند ZP83KCE-TFD-522

کمپرسور اسکرال کوپلند ZP83KCE-TFD-522 از محصولات ظرفیت‌بالای شرکت Copeland است که برای کاربردهای حرفه‌ای تهویه مطبوع طراحی شده و در کارخانه‌های این برند در Thailand تولید می‌شود. این واحد سه‌فاز و تجهیز‌شده برای مبرد R410A با راندمان بالای EER = 10.8 و ظرفیت سرمایش 19,830 W، گزینه‌ای مناسب برای پروژه‌های تجاری، اداری و صنعتی است که همزمان نیاز به عملکرد پیوسته، بازده انرژی و قابلیت اطمینان بالا دارند. طراحی اسکرال به همراه مشخصات فنی مدرن، این کمپرسور را برای استفاده در یونیت‌های مرکزی، چیلرهای کوچک و سیستم‌های مولتی‌بِلوِکی ایده‌آل می‌سازد.

مزایای فنی فناوری کمپرسور اسکرال کوپلند ZP83KCE-TFD-522

عملکرد نرم و کاهش نویز

مکانیزم اسکرال حرکت یکنواخت و تماس پیوسته بین صفحات را فراهم می‌کند که منجر به کاهش ضربه‌ها، لرزش و صدای تولیدی نسبت به کمپرسورهای رفت‌وبرگشتی می‌شود. سطح صدای 61 dBA در فاصله 1 متر نشان می‌دهد این کمپرسور برای محیط‌هایی که نویز اهمیت دارد، مناسب است؛ البته در پروژه‌های بسیار حساس صوتی می‌توان از محفظه آکوستیک یا دمپر صوتی استفاده نمود.

راندمان حجمی و کارایی در بار جزئی

اسکرال‌ها به خصوص در شرایط بار جزئی عملکرد حجمی پایدارتری ارائه می‌دهند. ضریب عملکرد COP ≈ 3.06 و راندمان EER = 10.8 به معنی تبدیل مؤثر توان الکتریکی به بار سرماست که در مصرف انرژی و هزینه‌های عملیاتی صرفه‌جویی قابل‌توجه ایجاد می‌کند.

تحمل فشار بالا و دوام مکانیکی

ZP83KCE با طراحی برای حداکثر فشار کاری تا 43 bar مناسب کاربردهای با کندانسینگ بالا و محیط‌هایی با دمای بالا است. حجم داخلی آزاد 4.3 L و شارژ روغن کارخانه‌ای استاندارد موجب روانکاری کافی و توزیع مناسب روغن در عملکرد بلندمدت می‌شود.

نکات الکتریکی و طراحی تابلو

انتخاب تجهیزات حفاظتی و کابل‌کشی

با RLA = 13.6 A و LRA = 101 A، نقطه کلیدی طراحی تابلو، انتخاب کنتاکتور و بی‌متال/رله حرارتی با توان تحمل جریان راه‌انداز است. کابل‌کشی باید با سطح مقطع مناسب انجام شود تا افت ولتاژ در لحظه استارت کاهش یابد؛ در فواصل طولانی کابل ممکن است لازم باشد سایز کابل افزایش یابد.

کاهش پیک استارت — راه‌حل‌ها

استفاده از soft starter یا سیستم‌های کنترل استارت مرحله‌ای در شرایطی که شبکه برق حساس یا چند کمپرسور هم‌زمان راه‌اندازی می‌شوند، موجب کاهش پیک جریان، افزایش عمر کنتاکتور و کاهش خطر افت ولتاژ می‌گردد. VFD معمولاً برای کمپرسورهای اسکرال ثابت‌سرعت کاربرد ندارد مگر در طرح‌های خاص.

محافظت‌های تکمیلی

نصب محافظ ولتاژ، رله ناکارآمدی فاز، فیوزهای مناسب، و اتصال زمین صحیح ضروری است. مانیتورینگ جریان و ثبت رخدادها کمک می‌کند خطاهای الکتریکی سریع شناسایی شوند و از آسیب‌های ثانویه جلوگیری گردد.

لوله‌کشی، اتصالات و نکات مکانیکی

آماده‌سازی اتصالات و جوشکاری

اتصالات suction 7/8″ و discharge 1/2″ از نوع stub tube نیازمند دقت در لحیم‌کاری یا جوش هستند. حین عملیات حرارتی باید از ورود آلودگی یا روغن به مدار جلوگیری شده و پس از عملیات وکیوم کامل و تست نشتی انجام شود تا مطمئن شویم مدار خشک و پاک است.

شیب لوله‌ها و مدیریت روغن

طراحی مسیر مکش با شیب مناسب و نصب تله روغن در نقاط کلیدی برای جلوگیری از برگشت روغن به اواپراتور ضروری است. لوله‌کشی با خم‌های نرم و کوتاه کردن مسیر باعث کاهش افت فشار و حفظ ظرفیت واقعی سیستم می‌شود.

نصب مکانیکی و لرزه‌گیری

با وزن 40.0 kg پیشنهاد می‌شود کمپرسور روی پایه‌های مقاوم با لرزه‌گیر نصب شود تا انتقال ارتعاش و نویز به سازه کاهش یابد. فضای سرویس کافی جهت دسترسی به نقاط سرویس و سایت‌گلس (در صورت وجود) در نظر گرفته شود.

روانکاری، روغن و نگهداری

نوع روغن و حساسیت‌ها

روغن مرجع این مدل Polyester (POE) است که با R410A سازگاری دارد اما نسبت به رطوبت حساس است. هنگام وکیوم، شارژ روغن و نصب باید از تجهیزات خشک استفاده شود تا جذب رطوبت توسط روغن کاهش یابد؛ در غیر این صورت عملکرد و عمر کمپرسور ممکن است تحت تأثیر قرار گیرد.

کنترل سطح روغن و برنامه سرویس

پیش از اولین استارت و پس از سیکل اولیه سطح روغن را بررسی کنید. آنالیز روغن به صورت دوره‌ای (مثلاً هر 6 ماه) از بروز آلودگی‌ها، اکسیداسیون یا حضور ذرات جلوگیری می‌کند. در صورت مشاهده آلودگی یا تغییر خواص روغن باید اقدام به تعویض یا پالایش آن شود.

نکات تخلیه و بالانس روغن

در صورت نیاز به بالانس روغن بین چند یونیت یا تخلیه جهت تعمیر، از نقاط تخلیه استاندارد استفاده شود و پس از عملیات سرویس، سیستم را با دقت وکیوم و شارژ مجدد نمایید تا از وارد شدن هوا و رطوبت جلوگیری شود.

نگهداری دوره‌ای و عیب‌یابی

برنامه پیشنهادی نگهداری

• ماهانه: بازدید بصری اتصالات، بررسی لرزش و نشت ظاهری.
• هر 3 ماه: اندازه‌گیری جریان و دما، تست عملکردی تحت بار.
• هر 6 ماه: آنالیز روغن و تمیزکاری کندانسور و چک فین‌ها.
• سالیانه: تست فشار کامل، اندازه‌گیری مقاومت سیم‌پیچ و بررسی عملکرد الکترونیک حفاظتی.

عیوب متداول و راهکارهای اولیه

• استارت نکردن: کنترل مدار تغذیه، کنتاکتور و فیوزها.
• افزایش دمای عملیاتی یا افت ظرفیت: بررسی شارژ مبرد، کندانسور و افت فشار مسیرها.
• نشت روغن/مبرد: تست فشار، بررسی فیتینگ‌ها و اورینگ‌ها.
• نویز یا لرزش غیرمعمول: بررسی تراز، پیچ‌ها و لرزه‌گیرها؛ در صورت ادامه با سرویس تخصصی تماس بگیرید.

سوالات متداول (FAQ)

آیا این کمپرسور مناسب چیلرهای مرکزی است؟

بله — با ظرفیت 19,830 W و عملکرد سه‌فاز، ZP83KCE-TFD-522 مناسب چیلرهای متوسط و سیستم‌های تهویه مرکزی است؛ اما توصیه می‌شود محاسبات بار بر اساس شرایط پروژه انجام شود.

چه اقداماتی برای محافظت از روغن POE لازم است؟

از قرارگیری روغن در معرض رطوبت جلوگیری کنید، در زمان وکیوم از پمپ خلأ مناسب استفاده کنید و روغن را در ظروف دربسته و خشک نگهداری کنید.

نیاز به soft starter هست یا نه؟

در اغلب موارد سه‌فاز با LRA = 101 A، شبکه‌های قوی تابلو را تحمل می‌کنند، اما در صورت محدودیت شبکه یا راه‌اندازی همزمان چند واحد، استفاده از soft starter یا تدابیر کنترلی توصیه می‌شود.

تاواذر این محصول را با قیمتی رقابتی عرضه می‌کند

شرکت تاو آذر سهند این کمپرسور Copeland ZP83KCE-TFD-522 (ساخت Thailand) را با قیمت‌های رقابتی عرضه می‌کند. همراه با فروش، خدمات مشاوره فنی در انتخاب مدل مناسب، محاسبات بار سرمایشی، پشتیبانی در طراحی تابلو و لوله‌کشی، تأمین روغن و قطعات مصرفی اورجینال و هماهنگی ارسال و نصب ارائه می‌گردد. برای استعلام قیمت، دریافت دیتاشیت یا هماهنگی سفارش با شماره 02177751990 تماس بگیرید — تیم فنی تاو اذَر آماده است تا از انتخاب تا راه‌اندازی پروژه شما را همراهی کند.
