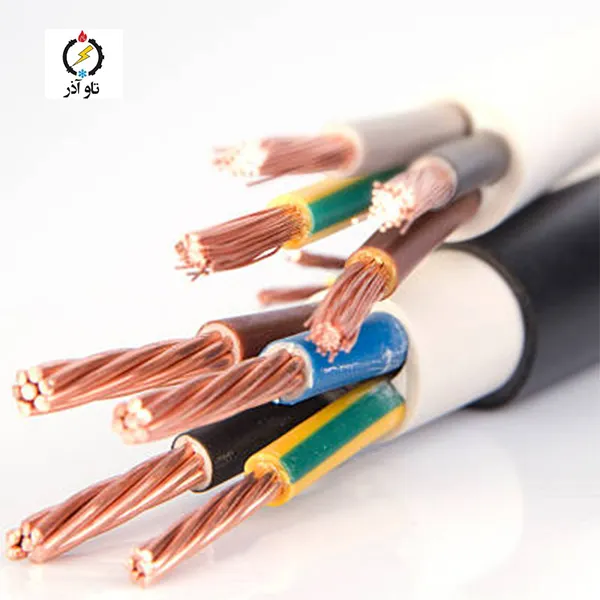

معرفی کلی کابل کنترل افشان 16 × 1 سیمیا

کابل کنترل افشان 16 × 1 سیمیا برند سیمیا یک انتخاب حرفه‌ای و متناسب با نیازهای سیستم‌های کنترل، پنل‌های فرمان و تابلوهای صنعتی است. این کابل شانزده‌رشته‌ای امکان انتقال هم‌زمان تعداد زیادی سیگنال دیجیتال و آنالوگ، فرمان‌ها و مدارهای کنترل را در یک غلاف منظم و فشرده فراهم می‌آورد که برای پنل‌ها و تابلوهای با تعداد زیاد I/O بسیار مناسب است. هادی‌های مسی افشان این کابل انعطاف‌پذیری بالایی دارند که نصب در مسیرهای خم‌دار، کانال‌ها و داخل تابلوها را آسان می‌کند. هر رشته دارای عایق PVC با ضخامت 0.8 mm است و روکش کلی کابل از آمیزه PVC با ضخامت 1.8 mm ساخته شده است. میانگین قطر کلی کابل برابر 19.6 mm گزارش شده و ولتاژ نامی آن برابر 300/500 V می‌باشد. محدوده دمایی کاری این کابل از -30°C to +70°C تعیین شده و مقدار حداکثر مقاومت هادی اعلام‌شده برابر 12.1 Ω/km (معادل 0.012100 Ω/m) است.

مشخصات فنی کلیدی کابل کنترل افشان 16 × 1 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل کنترل افشان (Flexible Control Cable)

– تعداد رشته: 16

– سطح مقطع هر رشته: 1.0 mm²

– جنس هادی: مس افشان

– عایق: PVC — ضخامت عایق: {insulation_thickness} mm

– روکش: آمیزه PVC — ضخامت روکش: 1.8 mm — ضخامت روکش میانی: 1.0 mm

– ولتاژ نامی: 300/500 V

– فرکانس کاری: 50-60 Hz

– محدوده دمایی: -30°C to +70°C

– حداکثر مقاومت هادی در 20°C: 12.1 Ω/km → 0.012100 Ω/m

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز



ویژگی‌ها و مزایا کابل کنترل افشان 16 × 1 سیمیا

مزایا و نکات برجسته:

– نظم‌دهی و کاهش پیچیدگی سیم‌کشی: وجود 16 رشته در یک کابل باعث می‌شود مدیریت سیم‌کشی داخل تابلو ساده‌تر و مرتب‌تر باشد.

– انعطاف‌پذیری بالا برای نصب در محیط‌های محدود یا مسیرهای خم‌دار.

– مناسب برای انتقال تعداد زیادی سیگنال کم‌جریان در پروژه‌های اتوماسیون، سیستم‌های اندازه‌گیری و پنل‌های کنترلی.

– روکش PVC دوام مکانیکی و مقاومت کافی برای استفاده داخلی را فراهم می‌کند.

– کاهش زمان نصب و هزینه اجرای پروژه با استفاده از یک کابل یکپارچه به جای کشیدن چندین سیم مجزا.



نکته: اگر کاربرد شما شامل محیط‌های پرنویز یا حساسیت بالای سیگنال است، نسخه شیلددار یا اقدامات حفاظتی EMC پیشنهاد می‌شود.

کاربردهای متداول کابل کنترل افشان 16 × 1 سیمیا

موارد کاربرد:

– کابل‌کشی ورودی/خروجی PLC و ماژول‌های I/O در تابلوها و پنل‌ها.

– اتصال سنسورها، عملگرها و دستگاه‌های اندازه‌گیری به کنترلرها.

– سیستم‌های اتوماسیون صنعتی، اتاق کنترل و مراکز داده کوچک.

– سیستم‌های اعلان حریق، کنترل دسترسی و تجهیزات امنیتی که تعداد زیادی مدار نیاز دارند.

– پنل‌های کنترلی و تابلوهای ماشین‌آلات در خطوط تولید و بسته‌بندی.

مشخصات الکتریکی و محاسبات مهندسی کابل کنترل افشان 16 × 1 سیمیا

اهمیت مقاومت هادی

مقدار مقاومت هادی برای سطح مقطع 1.0 mm² برابر 12.1 Ω/km است؛ معادل 0.012100 Ω/m. این پارامتر اساس محاسبات افت ولتاژ و تلفات است. در کابل‌های کنترل که جریان‌ها معمولاً کوچک‌اند، محاسبه عددی افت ولتاژ کمک می‌کند تا از برخورد به محدوده غیرقابل‌قبول جلوگیری شود.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– تلفات Joule (رفت+برگشت): P_loss = I² × R_loop با R_loop = R_per_m × (2 × L)

– نکته: برای سیگنال‌های آنالوگ حساس درصد افت نسبت به ولتاژ مرجع (مثلاً 24 V) باید محاسبه گردد.

مثال‌های عددی کاربردی

مثال 1 — سیگنال حسگر یا فرمان کوتاه (low-current): I = 0.5 A، طول یک‌طرفه L = 10 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 0.5 × 0.012100 = 0.006050 V/m

– V_drop_total (یک‌طرفه) = 0.060500 V

– V_drop_loop (رفت+برگشت) = 0.121000 V

– مقاومت حلقه R_loop = 0.242000 Ω → تلفات P_loss ≈ 0.060500 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 0.104789 V

– درصد افت نسبت به 24 V ≈ 0.252083% — نسبت به 230 V ≈ 0.026304%



مثال 2 — مدار فرمان در تابلو: I = 1.0 A، طول یک‌طرفه L = 25 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 1.0 × 0.012100 = 0.012100 V/m

– V_drop_total (یک‌طرفه) = 0.302500 V

– V_drop_loop (رفت+برگشت) = 0.605000 V

– مقاومت حلقه R_loop = 0.605000 Ω → تلفات P_loss ≈ 0.605000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 0.523945 V

– درصد افت نسبت به 24 V ≈ 1.260417% — نسبت به 230 V ≈ 0.131522%



مثال 3 — کابل رابط طول متوسط برای سنسورها/عملگرها: I = 2.0 A، طول یک‌طرفه L = 50 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 2.0 × 0.012100 = 0.024200 V/m

– V_drop_total (یک‌طرفه) = 1.210000 V

– V_drop_loop (رفت+برگشت) = 2.420000 V

– مقاومت حلقه R_loop = 1.210000 Ω → تلفات P_loss ≈ 4.840000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 2.095781 V

– درصد افت نسبت به 24 V ≈ 5.041667% — نسبت به 230 V ≈ 0.526087%



مثال 4 — مدار با بار کنترلی بالاتر یا مصرف‌کننده کوچک: I = 5.0 A، طول یک‌طرفه L = 100 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 5.0 × 0.012100 = 0.060500 V/m

– V_drop_total (یک‌طرفه) = 6.050000 V

– V_drop_loop (رفت+برگشت) = 12.100000 V

– مقاومت حلقه R_loop = 2.420000 Ω → تلفات P_loss ≈ 60.500000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 10.478907 V

– درصد افت نسبت به 24 V ≈ 25.208333% — نسبت به 230 V ≈ 2.630435%



مثال 5 — تحلیل حساسیت برای مسیرهای بسیار طولانی: I = 10.0 A، طول یک‌طرفه L = 200 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 10.0 × 0.012100 = 0.121000 V/m

– V_drop_total (یک‌طرفه) = 24.200000 V

– V_drop_loop (رفت+برگشت) = 48.400000 V

– مقاومت حلقه R_loop = 4.840000 Ω → تلفات P_loss ≈ 484.000000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 41.915630 V

– درصد افت نسبت به 24 V ≈ 100.833333% — نسبت به 230 V ≈ 10.521739%



تفسیر نتایج و توصیه‌های مهندسی

نکات طراحی و توصیه‌ها:

– برای کاربردهای معمول کنترل و سیگنال در فواصل کوتاه و متوسط، کابل 16 × 1 mm² گزینه مناسبی است؛ اما برای مسیرهای بسیار طولانی یا جریان‌های بالاتر باید احتیاط نمود.

– در مواقعی که نویز الکترومغناطیسی وجود دارد، نسخه شیلددار کابل یا شیلدینگ تابلو پیشنهاد می‌شود.

– در نصب‌های دسته‌ای، توجه به تجمع حرارتی و کاهش جریان مجاز در جداول استاندارد الزامی است.

– پیش از انتخاب نهایی همواره به دیتاشیت تولیدکننده و جداول جریان مجاز مراجعه کنید.

نکات نصب، پایان‌دهی و ایمنی کابل کنترل افشان 16 × 1 سیمیا

نکات عملی نصب:

1) رعایت شعاع خم مجاز و جلوگیری از کشش بیش از حد هنگام کشیدن کابل.

2) استفاده از سرسیم‌های پرس‌شده برای اتصالات پرتابل و ترمینال‌های استاندارد برای اتصالات دائمی.

3) محافظت مکانیکی در مسیرهای با احتمال سایش یا ضربه با استفاده از داکت یا غلاف محافظ.

4) جداسازی از کابل‌های قدرت یا استفاده از فاصله مناسب برای کاهش تداخل.

5) انجام تست مقاومت عایق و continuity پس از نصب.

6) برچسب‌گذاری رشته‌ها و مستندسازی نقشه کابل‌کشی برای سهولت در نگهداری.

استانداردها، آزمون‌ها و تضمین کیفیت

استانداردها و آزمون‌های کلیدی:

– اندازه‌گیری مقاومت هادی در 20°C و تطابق با مقدار اعلام‌شده توسط تولیدکننده.

– آزمون مقاومت عایقی و تست دی‌الکتریک تحت ولتاژ مناسب.

– آزمون‌های مکانیکی مانند خم‌پذیری و سایش برای اطمینان از دوام.

– آزمون‌های حرارتی و بررسی عملکرد تحت بار.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های کنترل کیفیت (QC) و گواهی‌های تطابق را برای سفارش‌های پروژه‌ای ارائه دهد.

کاربردهای متداول و نمونه پروژه‌ای

موارد کاربرد:

– کابل‌کشی داخل تابلوها و پنل‌های کنترل با تعداد زیاد I/O.

– اتصال PLC به ماژول‌های I/O و مجموعه‌ای از سنسورها و عملگرها.

– سیستم‌های مانیتورینگ، اندازه‌گیری و اتوماسیون صنعتی.

– پنل‌های کنترلی و تابلوهای ماشین‌آلات در خطوط تولید.



نمونه پروژه: در یک کارخانه تولید مواد غذایی، استفاده از کابل کنترل افشان 16 × 1 mm² سیمیا برای کابل‌کشی پنل‌های کنترل باعث کاهش زمان نصب، نظم‌دهی بهتر سیم‌کشی و سهولت عملیات نگهداری میشود. پس از اجرای محاسبات افت ولتاژ و انجام تست‌های لازم، سیستم عملکرد پایدار و قابل اعتمادی ارائه مینماید.

سفارش، بسته‌بندی و خدمات پس از فروش

نکات سفارش:

– واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه.

– امکان ارائه بسته‌بندی سفارشی و برچسب‌گذاری برای پروژه‌های بزرگ.

– ارسال نمونه جهت تست فنی قبل از سفارش عمده توصیه می‌شود.



برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل کنترل افشان 16 × 1.0 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده پشتیبانی فنی و ارسال نمونه است.

پرسش‌های متداول (FAQ)

Q1: آیا این کابل شیلددار است؟

A1: مشخصات ارسالی اشاره‌ای به شیلد ندارد؛ در صورت نیاز به نسخه شیلددار می‌توانید هنگام استعلام آن را درخواست کنید.



Q2: آیا این کابل مناسب برای فضای باز یا دفن مستقیم است؟

A2: نسخه استاندارد با روکش PVC برای نصب‌های داخلی مناسب است؛ برای استفاده در فضای باز یا دفن مستقیم از کابل‌های مخصوص استفاده کنید.



Q3: آیا امکان دریافت دیتاشیت و گواهی QC وجود دارد؟

A3: بله؛ شرکت تاو آذر سهند می‌تواند دیتاشیت فنی و گزارش‌های کنترل کیفیت را برای سفارش‌های پروژه‌ای فراهم نماید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل کنترل افشان 16 × 1 سیمیا یک گزینه حرفه‌ای برای پروژه‌های کنترلی و تابلوئی است که نیاز به تعداد زیادی سیگنال در یک مسیر منظم دارند. شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین سیم و کابل تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل کنترل افشان 16 × 1.0 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت تایید است.
