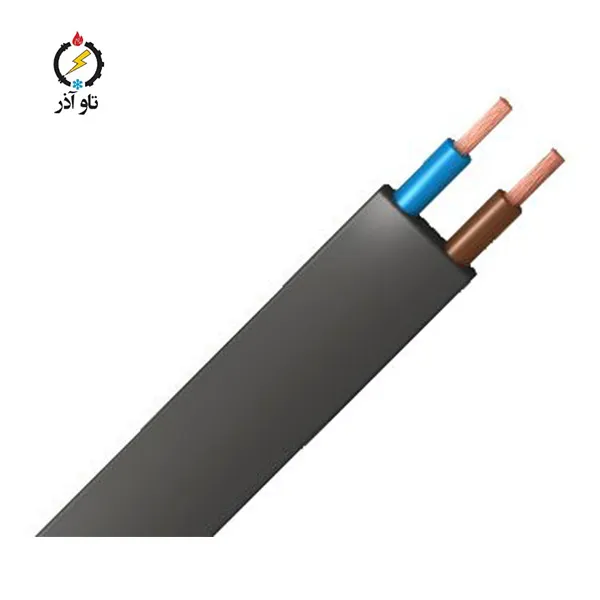

معرفی کلی کابل برق تخت افشان 4 × 16 سیمیا

کابل برق تخت افشان 4 × 16 سیمیا، یک کابل چندرشته‌ای تخت با طراحی خاص برای پروژه‌های صنعتی و ساختمانی است که نیاز به انتقال توان مطمئن، نصب مرتب و مدیریت آسان مسیر کابل دارد. این کابل شامل 4 هادی هر کدام با سطح مقطع 16 mm² است که مناسب فیدرها، تابلوها و اتصالاتی است که همزمان نیاز به جریان بالاتر و نظم کابل‌کشی دارند. هادی از جنس مس و عایق از نوع PVC با ضخامت 1 mm و روکش خارجی PVC با ضخامت 1.8 mm است؛ این ترکیب عملکرد الکتریکی و مقاومت مکانیکی خوبی ارائه می‌دهد. ولتاژ نامی کابل برابر 300/500 V می‌باشد.

مشخصات فنی کلیدی کابل برق تخت افشان 4 × 16 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل تخت افشان (Flat Flexible Cable)

– تعداد رشته: 4

– سطح مقطع هر هادی: 16 mm²

– جنس هادی: مس (Cu)

– حداکثر مقاومت هادی در 20°C: 1.91 Ω/km → 0.001910 Ω/m

– ولتاژ نامی: 300/500 V

– فرکانس کاری: 50-60 Hz

– میانگین قطر کلی: 22.9 mm

– ضخامت عایق: 1.0 mm

– ضخامت روکش: 1.8 mm

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه



مزایا و موارد کاربرد کابل برق تخت افشان 4 × 16 سیمیا

انتخاب کابل تخت افشان 4 × 16 mm² زمانی مناسب است که نیاز به ترکیب ظرفیت انتقال توان بالا و نظم در کابل‌کشی وجود دارد. مزایای اصلی عبارت‌اند از:

– تراکم هادی مناسب: چهار هادی 16 mm² در یک کابل به شما امکان می‌دهد فیدرهای سه‌فاز به‌همراه نول یا سیم ارت را در یک محصول مجتمع داشته باشید.

– مدیریت مسیر حرفه‌ای: ساختار تخت کمک می‌کند تا کابل در کانال‌ها، زیر کف‌های کاذب و داخل تابلوها به راحتی قرار گیرد و نظم بصری و اجرایی برقرار شود.

– سهولت نصب و کاهش زمان اجرایی در پروژه‌های بزرگ که تعداد فیدرها و مسیرها زیاد است.

– مقاومت الکتریکی کم و تلفات پایین نسبت به سطوح مقطع کوچکتر که برای انتقال توان اقتصادی است.

– مناسب برای فیدرهای تابلوئی، تغذیه موتورها، خطوط توزیع سه‌فاز و کاربردهای صنعتی با نیاز جریان بالاتر.



مشخصات الکتریکی و محاسبات مهندسی کابل برق تخت افشان 4 × 16 سیمیا

اهمیت مقاومت هادی

مقدار اعلام‌شده مقاومت هادی برای سطح مقطع 16 mm² برابر 1.91 Ω/km است که معادل 0.001910 Ω/m می‌باشد. این مقدار نقش کلیدی در محاسبات افت ولتاژ و تلفات حرارتی دارد و برای برآورد اولیه طراحی بسیار مفید است. در این بخش فرمول‌های پایه و مثال‌های عددی پیاده‌سازی شده‌اند تا برای قرارگیری در صفحه محصول یا استفاده مهندسی آماده باشند.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز: ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule (رفت+برگشت): P_loss = I² × R_loop با R_loop = R_per_m × (2 × L)



مثال‌های عددی کاربردی — گام‌به‌گام

مثال 1 — فیدر داخلی کوتاه — تابلو فرعی: I = 63 A، طول یک‌طرفه L = 20 m

– R_per_m = 0.001910 Ω/m

– V_drop_per_m = I × R_per_m = 63 × 0.001910 = 0.120330 V/m

– V_drop_total (یک‌طرفه) = 2.407 V

– V_drop_loop (رفت+برگشت) = 4.813 V

– مقاومت حلقه R_loop = 0.076400 Ω → تلفات P_loss ≈ 303.232 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 4.168 V

– درصد افت نسبت به 400 V ≈ 0.6017% — نسبت به 230 V ≈ 1.0463%



مثال 2 — فیدر طبقات یا توزیع روشنایی در ساختمان بزرگ: I = 98 A، طول یک‌طرفه L = 50 m

– R_per_m = 0.001910 Ω/m

– V_drop_per_m = I × R_per_m = 98 × 0.001910 = 0.187180 V/m

– V_drop_total (یک‌طرفه) = 9.359 V

– V_drop_loop (رفت+برگشت) = 18.718 V

– مقاومت حلقه R_loop = 0.191000 Ω → تلفات P_loss ≈ 1834.364 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 16.210 V

– درصد افت نسبت به 400 V ≈ 2.3397% — نسبت به 230 V ≈ 4.0691%



مثال 3 — فیدر صنعتی متوسط بین تابلوها: I = 120 A، طول یک‌طرفه L = 100 m

– R_per_m = 0.001910 Ω/m

– V_drop_per_m = I × R_per_m = 120 × 0.001910 = 0.229200 V/m

– V_drop_total (یک‌طرفه) = 22.920 V

– V_drop_loop (رفت+برگشت) = 45.840 V

– مقاومت حلقه R_loop = 0.382000 Ω → تلفات P_loss ≈ 5500.800 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 39.699 V

– درصد افت نسبت به 400 V ≈ 5.7300% — نسبت به 230 V ≈ 9.9652%



مثال 4 — فیدر طولانی در سایت صنعتی: I = 150 A، طول یک‌طرفه L = 200 m

– R_per_m = 0.001910 Ω/m

– V_drop_per_m = I × R_per_m = 150 × 0.001910 = 0.286500 V/m

– V_drop_total (یک‌طرفه) = 57.300 V

– V_drop_loop (رفت+برگشت) = 114.600 V

– مقاومت حلقه R_loop = 0.764000 Ω → تلفات P_loss ≈ 17190.000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 99.247 V

– درصد افت نسبت به 400 V ≈ 14.3250% — نسبت به 230 V ≈ 24.9130%



مثال 5 — حالت استثنایی برای تحلیل حساسیت طراحی: I = 200 A، طول یک‌طرفه L = 300 m

– R_per_m = 0.001910 Ω/m

– V_drop_per_m = I × R_per_m = 200 × 0.001910 = 0.382000 V/m

– V_drop_total (یک‌طرفه) = 114.600 V

– V_drop_loop (رفت+برگشت) = 229.200 V

– مقاومت حلقه R_loop = 1.146000 Ω → تلفات P_loss ≈ 45840.000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 198.493 V

– درصد افت نسبت به 400 V ≈ 28.6500% — نسبت به 230 V ≈ 49.8261%

تفسیر نتایج و توصیه‌های مهندسی

نتایج مثال‌ها نشان می‌دهد که کابلی با سطح مقطع 16 mm² برای انتقال توان در فیدرهای متوسط عملکرد خوبی دارد، اما نکات زیر باید مورد توجه قرار گیرد:

– در مسیرهای طولانی یا هنگامی که چند کابل در کنار هم نصب می‌شوند، اثر تجمع حرارتی و کاهش ظرفیت جریان باید لحاظ شود.

– در سیستم‌هایی با هارمونیک بالا یا بارهای نامتقارن، جریان نول افزایش می‌یابد و ممکن است انتخاب کابل و حفاظت نیاز به بازنگری داشته باشد.

– برای انتخاب فیوز و طراحی حفاظتی، بررسی شرایط اتصال کوتاه و محاسبه انرژی اتصال کوتاه الزامی است.

– همیشه از دیتاشیت رسمی سازنده برای مقادیر دقیق مقاومت، جریان مجاز و دمای کاری استفاده کنید.

نکات نصب، پایان‌دهی و حفاظت مکانیکی

راهنمای نصب برای حصول عملکرد و ایمنی مطلوب:

1) رعایت شعاع خم مجاز برای جلوگیری از خمش بیش از حد و آسیب به رشته‌ها.

2) استفاده از سرکابل‌ها و ترمینال‌های مناسب جهت کاهش مقاومت تماس و افزایش ایمنی.

3) گلند و بوشینگ مناسب در نقاط ورود به تابلو برای جلوگیری از سایش روکش.

4) استفاده از داکت یا غلاف محافظ در مسیرهای با احتمال آسیب مکانیکی.

5) برچسب‌گذاری دقیق هادی‌ها و ثبت طول و نقشه کابل‌کشی برای نگهداری آتی.

6) در مواردی که کابل در معرض نویز الکترومغناطیسی قرار دارد، بررسی استفاده از کابل‌های شیلددار یا روش‌های حفاظتی توصیه می‌شود.

استانداردها، آزمون‌ها و تضمین کیفیت

کابل‌های قدرت باید مطابق استانداردهای بین‌المللی و ملی تولید و آزمون شوند. آزمون‌های معمول عبارت‌اند از:

– اندازه‌گیری مقاومت هادی و تطابق با مقادیر مرجع.

– تست مقاومت عایقی و آزمون دی‌الکتریک تحت ولتاژ مناسب.

– آزمون‌های مکانیکی شامل کنترل قطر کلی، ضخامت عایق و یکنواختی ساختار.

– آزمون‌های حرارتی و بررسی عملکرد در شرایط بار و اتصال کوتاه.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم نماید.

کاربردهای متداول و نمونه‌های پروژه‌ای

موارد کاربرد این کابل شامل:

– فیدرهای تابلو فرعی و توزیع در ساختمان‌های اداری و تجاری.

– تغذیه موتورها و بارهای سه‌فاز متوسط در خطوط تولید.

– کابل‌کشی توزیع در واحدهای صنعتی کوچک و متوسط.

– استفاده در پروژه‌های نوسازی که نیاز به کاهش پیچیدگی کابل‌کشی و نظم‌بخشی دارد.



نمونه پروژه: در یک کارخانه تولیدی متوسط، استفاده از کابل تخت 4 × 16 mm² سیمیا برای فیدر تابلوها باعث کاهش فضای اشغال‌شده داخل کانال‌ها و سهولت نصب میشود؛ با انجام محاسبات افت ولتاژ و بررسی حرارتی، عملکرد پایدار و ایمن تأمین میگردد.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه. برای سفارش‌های حجیم امکان ارائه قرقره‌های سفارشی، برچسب‌گذاری و ارسال دیتاشیت و گزارش‌های QC قبل از ارسال وجود دارد.

نکات هنگام سفارش:

– مشخص کنید آیا نیاز به طول‌های استاندارد (مثلاً 500 m یا 1000 m) یا برش متری دارید.

– در صورت نیاز به دیتاشیت رسمی یا گواهی‌های تست، هنگام استعلام قید نمایید.

– ارسال نمونه جهت تایید فنی قبل از سفارش عمده توصیه می‌شود.



برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 4 × 16 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پشتیبانی است.

سوالات متداول (FAQ) کوتاه

Q1: آیا این کابل برای دفن مستقیم مناسب است؟

A1: نسخه استاندارد با عایق PVC معمولاً برای دفن مستقیم توصیه نمی‌شود؛ برای دفن مستقیم یا نصب در فضای باز از کابل‌های مخصوص یا حفاظت مکانیکی استفاده کنید.



Q2: چگونه افت ولتاژ را سریع محاسبه کنم؟

A2: از فرمول V_drop = I × R_per_m × L استفاده نمایید و برای افت حلقه یا سه‌فاز از فرمول‌های مربوطه استفاده کنید.



Q3: آیا می‌توان دیتاشیت و گزارش‌های QC را دریافت کرد؟

A3: بله؛ شرکت تاو آذر سهند دیتاشیت فنی و گزارش‌های تست را برای سفارش‌های پروژه‌ای فراهم می‌نماید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل تخت افشان 4 × 16 mm² سیمیا ترکیبی از ظرفیت انتقال توان مناسب، سهولت نصب و مدیریت مسیر منظم را ارائه می‌دهد که آن را برای کاربردهای تابلوئی، صنعتی و تجاری مناسب می‌سازد. شرکت با بیش از 18 سال تجربه در تأمین تجهیزات برقی، تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 4 × 16 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت تایید است.
