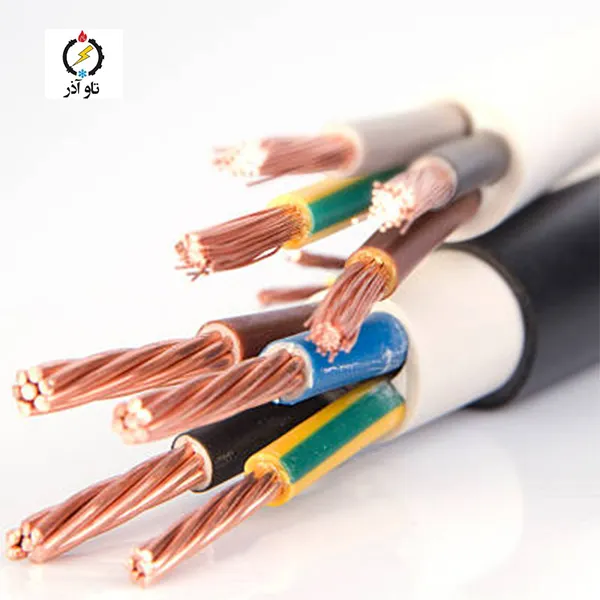

معرفی کلی کابل برق افشان 5 × 35 سیمیا

کابل برق افشان 5 × 35 mm² برند سیمیا با هادی از جنس مس آنیل شده کلاس 5، عایق از نوع آمیزه PVC نوع D و روکش آمیزه PVC نوع ST5، یک گزینه حرفه‌ای برای توزیع برق در پروژه‌های صنعتی، تجاری و ساختمانی است. این کابل به‌صورت چندرشته (Five core) طراحی شده تا علاوه بر تامین سه فاز و نول/ارت، قابلیت پیاده‌سازی مدارهای کنترلی و حفاظتی را در یک گذرگاه واحد فراهم آورد. ولتاژ نامی این کابل مطابق مشخصات {voltage_nominal} است و مواد اولیه انتخاب شده به گونه‌ای است که دوام مکانیکی، پایداری عایقی و مقاومت در برابر شرایط نصب متداول را تضمین نماید. متن  شامل مشخصات فنی، محاسبات مهندسی، مثال‌های عددی، کاربردها، نکات نصب و ایمنی و معرفی شرکت تاو آذر سهند ارائه شده است.

مشخصات فنی کلیدی کابل برق افشان 5 × 35 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: فشار ضعیف، کابل برق افشان (Flexible Power Cable)

– پیکربندی: 5 رشته × 35 mm² (معمولاً 3 فاز + نول + ارت یا 3 فاز + نول + سیم حفاظتی)

– جنس و کلاس هادی: مس آنیل شده کلاس 5 مطابق IEC 60228

– جنس عایق: آمیزه PVC نوع D مطابق IEC 60227-1 و ISIRI 607-1

– جنس روکش: آمیزه PVC نوع ST5

– ولتاژ نامی: 600/1000 V

– مقاومت هادی تقریبی در 20°C: 0.524 Ω/km → 0.000524 Ω/m

– واحد فروش: برش متری (1 meter) یا قرقره/کلاف بنا به نیاز پروژه



کاربردهای متداول و مزایا کابل برق افشان 5 × 35 سیمیا

کابل 5 × 35 mm² برای مواردی که نیاز به انتقال توان قابل‌توجه همراه با امکان ذخیره‌سازی سیم‌های حفاظتی یا کنترل در یک کابل واحد دارند بسیار مناسب است. برخی از کاربردها و مزایای آن عبارتند از:

– فیدرهای اصلی و ثانویه در کارخانه‌ها و سایت‌های صنعتی.

– تغذیه تابلوهای توزیع در ساختمان‌های بزرگ و مجتمع‌های تجاری.

– کاربرد در پروژه‌هایی که فضای مسیر کابل‌کشی محدود است و نیاز به کاهش تعداد کابل‌ها وجود دارد.

– سهولت نصب و مدیریت کابل‌ها به دلیل وجود تمامی هادی‌های مورد نیاز در یک ساختار واحد.

– صرفه‌جویی در زمان نصب و هزینه‌های مرتبط با لوله‌کشی و نگهداری.



مشخصات الکتریکی و محاسبات مهندسی — مقاومت و افت ولتاژ

اهمیت مقاومت هادی

مقدار تقریبی مقاومت هادی برای سطح مقطع 35 mm² برابر 0.524 Ω/km است که معادل 0.000524 Ω/m می‌باشد. مقاومت هادی یکی از پارامترهای تعیین‌کننده در افت ولتاژ، تلفات Joule و انتخاب تجهیزات حفاظتی است. در ادامه فرمول‌ها و مثال‌های عددی گام‌به‌گام ارائه شده است.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه برای یک هادی: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– افت سه‌فاز تقریبی برای بار متقارن: ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule (رفت+برگشت): P_loss = I² × R_loop که R_loop = R_per_m × (2 × L)

– در محاسبات جامع، امپدانس القایی، ضریب توان و دمای محیط باید در نظر گرفته شود.

مثال‌های عددی تفصیلی — گام‌به‌گام

مثال 1 — فیدر داخلی کوتاه برای تابلو فرعی: I = 80 A, L = 20 m

– R_per_m = 0.000524 Ω/m

– V_drop_per_m = I × R_per_m = 80 × 0.000524 = 0.041920 V/m

– V_drop_total (یک‌طرفه) = 0.838 V

– V_drop_loop (رفت+برگشت) = 1.677 V

– مقاومت حلقه R_loop = 0.020960 Ω → تلفات P_loss ≈ 134.144 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 1.452 V

– درصد افت نسبت به 400 V ≈ 0.2096% — نسبت به 230 V ≈ 0.3645%



مثال 2 — فیدر طبقات یا توزیع روشنایی در ساختمان بزرگ: I = 125 A, L = 50 m

– R_per_m = 0.000524 Ω/m

– V_drop_per_m = I × R_per_m = 125 × 0.000524 = 0.065500 V/m

– V_drop_total (یک‌طرفه) = 3.275 V

– V_drop_loop (رفت+برگشت) = 6.550 V

– مقاومت حلقه R_loop = 0.052400 Ω → تلفات P_loss ≈ 818.750 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 5.672 V

– درصد افت نسبت به 400 V ≈ 0.8188% — نسبت به 230 V ≈ 1.4239%



مثال 3 — فیدر صنعتی متوسط بین تابلوها: I = 160 A, L = 100 m

– R_per_m = 0.000524 Ω/m

– V_drop_per_m = I × R_per_m = 160 × 0.000524 = 0.083840 V/m

– V_drop_total (یک‌طرفه) = 8.384 V

– V_drop_loop (رفت+برگشت) = 16.768 V

– مقاومت حلقه R_loop = 0.104800 Ω → تلفات P_loss ≈ 2682.880 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 14.522 V

– درصد افت نسبت به 400 V ≈ 2.0960% — نسبت به 230 V ≈ 3.6452%



مثال 4 — فیدر طولانی در سایت صنعتی با بار بالا: I = 200 A, L = 200 m

– R_per_m = 0.000524 Ω/m

– V_drop_per_m = I × R_per_m = 200 × 0.000524 = 0.104800 V/m

– V_drop_total (یک‌طرفه) = 20.960 V

– V_drop_loop (رفت+برگشت) = 41.920 V

– مقاومت حلقه R_loop = 0.209600 Ω → تلفات P_loss ≈ 8384.000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 36.304 V

– درصد افت نسبت به 400 V ≈ 5.2400% — نسبت به 230 V ≈ 9.1130%



مثال 5 — حالت استثنایی برای تحلیل حساسیت طراحی: I = 300 A, L = 300 m

– R_per_m = 0.000524 Ω/m

– V_drop_per_m = I × R_per_m = 300 × 0.000524 = 0.157200 V/m

– V_drop_total (یک‌طرفه) = 47.160 V

– V_drop_loop (رفت+برگشت) = 94.320 V

– مقاومت حلقه R_loop = 0.314400 Ω → تلفات P_loss ≈ 28296.000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 81.684 V

– درصد افت نسبت به 400 V ≈ 11.7900% — نسبت به 230 V ≈ 20.5043%



تحلیل نتایج و نکات طراحی کابل برق افشان 5 × 35 سیمیا

تحلیل مثال‌های فوق نشان می‌دهد که انتخاب سطح مقطع 35 mm² برای فیدرهایی با جریان متوسط تا بالا می‌تواند افت ولتاژ را در حد قابل‌قبولی نگه دارد، اما در پروژه‌هایی که طول مسیر بسیار بلند یا جریان‌های بسیار بالا وجود دارد، گزینه‌های زیر باید بررسی شوند:

– افزایش سطح مقطع هادی (مثلاً 50 mm² یا 70 mm²) برای کاهش افت ولتاژ و تلفات.

– استفاده از هادی‌های موازی وقتی که فضای کابل‌کشی اجازه دهد.

– تحلیل حرارتی و بررسی اثر درجه حرارت محیط بر مقاومت هادی و توان مجاز.

– اعمال ضرایب تصحیح برای نصب دسته‌ای، دفنی یا نصب در کانال‌هایی با تهویه محدود.

همچنین در پروژه‌هایی که کیفیت ولتاژ اهمیت بالایی دارد، تحلیل امپدانس شبکه و انتخاب کابل با ویژگی‌های مناسب اهمیت دارد.

نکات نصب، پایان‌دهی و ایمنی کابل برق افشان 5 × 35 سیمیا

راهنمای عملی نصب و نکات ایمنی:

1) استفاده از سرکابل‌های پرس‌شده مناسب برای هر هادی جهت کاهش مقاومت تماس و اطمینان از اتصال مکانیکی صحیح.

2) رعایت شعاع خم مجاز برای جلوگیری از آسیب به رشته‌ها و عایق داخلی.

3) نصب کابل به‌گونه‌ای که تهویه کافی فراهم باشد تا دمای کابل در شرایط بار بالا از حد مجاز تجاوز نکند.

4) در مسیرهای با احتمال ضربه یا سایش از داکت یا لوله محافظ استفاده نمایید.

5) برچسب‌گذاری و مستندسازی طول‌ها و مشخصات هر کابل برای نگهداری آسان در آینده.

6) رعایت دستورالعمل‌های استاندارد برای اتصال ارت و نول و جلوگیری از حلقه‌های زمین ناخواسته.

استانداردها، آزمون‌ها و تضمین کیفیت

کابل‌های صنعتی مانند این محصول باید مطابق استانداردهای بین‌المللی و ملی تولید و تحت آزمون‌های کنترل کیفیت قرار گیرند. آزمون‌ها معمول شامل:

– اندازه‌گیری مقاومت هادی در 20°C و مقایسه با مقدار مرجع.

– تست مقاومت عایقی و آزمون دی‌الکتریک در ولتاژ مشخص.

– آزمون‌های مکانیکی شامل تست کشش، خم و سایش.

– آزمون‌های حرارتی و بررسی عملکرد در شرایط بار واقعی و اتصال کوتاه.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC، گواهی‌های تطابق و نمونه‌های آزمایشی را برای سفارش‌های پروژه‌ای ارائه نماید.

کاربردهای ویژه و نمونه‌های پروژه‌ای

کاربردهای شاخص این کابل عبارت‌اند از:

– فیدرهای اصلی در خطوط تولید صنعتی که به جریان بالا نیاز دارند.

– تغذیه تابلوهای اصلی و ثانویه در نیروگاه‌ها و ساب‌استیشن‌های کوچک.

– استفاده در پروژه‌های ساختمانی بزرگ برای توزیع سه‌فاز و رسیدگی همزمان به نیازهای کنترل و حفاظتی.

– پروژه‌های O&M که نیاز به کاهش تعداد کابل‌ها و سهولت نگهداری دارند.



نمونه پروژه: در یک کارخانه تولیدی متوسط، استفاده از کابل 5 × 35 mm² سیمیا برای تغذیه تابلو اصلی باعث میشود افت ولتاژ در حدی نگه داشته شود که تجهیزات حساس نیازی به تغییرات حفاظتی نداشته باشند و تلفات حرارتی کاهش یابد.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: توزیع به‌صورت برش متری (1 meter) یا قرقره/کلاف بنا به نیاز پروژه. برای سفارش‌های پروژه‌ای امکان ارائه قرقره‌های سفارشی، برچسب‌گذاری، دیتاشیت و گزارش‌های QC قبل از ارسال وجود دارد.

نکات سفارش:

– مشخص نمایید آیا نیاز به طول‌های استاندارد (مثلاً 500 m یا 1000 m) یا برش متری دارید.

– در صورت نیاز به ارائه دیتاشیت فنی یا گواهی‌های آزمایش، هنگام استعلام قید نمایید.

– ارسال نمونه برای تایید فنی قبل از سفارش عمده در پروژه‌های حساس توصیه می‌شود.



برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 5 × 35 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده ارائه مشاوره فنی است.

سوالات متداول (FAQ)

Q1: آیا این کابل مناسب نصب دفنی مستقیم است؟

A1: نسخه با روکش PVC معمولاً برای نصب داخلی و در کانال‌های تهویه‌شده مناسب است؛ برای دفنی مستقیم باید از کابل‌های مخصوص دفنی یا روکش‌های محافظ بهره برد.



Q2: چه عواملی در تعیین طول و بسته‌بندی تاثیر دارند؟

A2: الزامات پروژه، دسترسی نصب، حمل و نقل و نحوه اجرای مسیر کابل‌کشی تعیین‌کننده طول و نوع بسته‌بندی (قرقره یا برش متری) است.



Q3: آیا می‌توان دیتاشیت و گزارش‌های تست را دریافت کرد؟

A3: بله، شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم نماید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل برق افشان 5 × 35 سیمیا انتخابی مطمئن برای پروژه‌هایی است که ترکیبی از ظرفیت جریان، پایداری و سهولت نصب را می‌طلبند. شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و پشتیبانی سیم و کابل، تضمین‌کننده ارائه کالای اصل، دیتاشیت فنی و پشتیبانی مهندسی می‌باشد. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 5 × 35 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و ارسال نمونه جهت تایید فنی می‌باشد.
