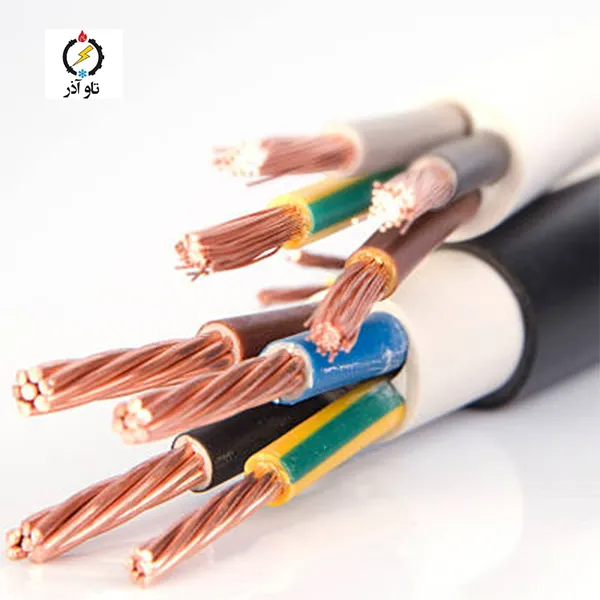

معرفی کلی کابل برق افشان 3 × 95 سیمیا

کابل برق افشان 3 × 95 سیمیا یک کابل فشارضعیف و افشان با هادی‌های مسی آنیل‌شده (کلاس 5) است که برای کاربردهای صنعتی و تأسیسات توزیع با نیاز به سطح مقطع بالا و انعطاف‌پذیری مناسب طراحی شده است. عایق این کابل از آمیزه PVC نوع D ساخته شده و رنگ‌بندی عایق مطابق استاندارد IEC 60227-1, ISIRI 607-1 انجام می‌شود. روکش خارجی از آمیزه PVC نوع ST5 بوده و ولتاژ نامی کابل 600/1000 V می‌باشد. این ترکیب مواد و طراحی، کابل را برای استفاده در فیدرهای داخلی، تغذیه ماشین‌آلات سنگین و تابلوهای توزیع در پروژه‌های صنعتی و ساختمانی مناسب می‌سازد.  متن شامل مشخصات فنی، محاسبات مهندسی (مقاومت و افت ولتاژ با مثال‌های عددی)، مزایا، کاربردها، نکات نصب و ایمنی، استانداردها، بسته‌بندی و معرفی شرکت تاو آذر سهند می‌باشد.

مشخصات فنی کلیدی کابل برق افشان 3 × 95 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: فشارضعیف، کابل برق افشان

– تعداد رشته: 3

– سطح مقطع هر هادی: 95 mm²

– جنس و کلاس هادی: مس آنیل شده کلاس 5

– جنس عایق: آمیزه PVC نوع D

– رنگ‌بندی عایق: مطابق IEC 60227-1, ISIRI 607-1

– جنس روکش: آمیزه PVC نوع ST5

– ولتاژ نامی: 600/1000 V

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنابر نیاز پروژه

– ارائه مدارک: دیتاشیت فنی، گزارش QC و بسته‌بندی سفارشی قابل ارائه است



مقاومت هادی و محاسبات مهندسی — تبدیل واحدها

تبدیل مقاومت هادی و اهمیت آن

برای محاسبات افت ولتاژ و تلفات حرارتی لازم است مقاومت هادی را به Ω/km یا Ω/m داشته باشیم. با استفاده از مقاومت مرجع هادی مس برای 1 mm² برابر 18.1 Ω/km، مقاومت تقریبی برای هادی 95 mm² به‌صورت زیر محاسبه می‌شود:

R_per_km ≈ 18.1 ÷ 95 ≈ 0.19053 Ω/km.

تبدیل به Ω/m: R_per_m ≈ 0.19053 ÷ 1000 = 0.00019053 Ω/m.

توجه: مقدار فوق تقریب است و برای طراحی نهایی توصیه می‌شود از دیتاشیت دقیق سازنده استفاده شود؛ اما برای برآورد اولیه افت ولتاژ و تلفات مفید است.

محاسبه افت ولتاژ — فرمول‌ها و مثال‌های عددی

فرمول‌های پایه

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– تخمین سه‌فاز متقارن: ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule در مسیر رفت+برگشت: P_loss = I² × R_loop، که در آن R_loop = R_per_m × (2 × L)

در مثال‌های زیر محاسبات عددی با اعداد انگلیسی برای راهنمایی مهندسان و درج در صفحه محصول ارائه شده است.

مثال‌های عددی کاربردی

مثال 1 — فرضی: I = 200 A، طول یک‌طرفه L = 50 m

R_per_m = 0.00019053 Ω/m

V_drop_per_m = I × R_per_m = 200 × 0.00019053 = 0.038105 V/m

V_drop_total (یک‌طرفه) = 0.038105 × 50 = 1.905 V

V_drop_loop (رفت+برگشت) = 2 × 1.905 = 3.811 V

مقاومت حلقه ≈ 0.019053 Ω → تلفات P_loss ≈ 762.105 W

درصد افت نسبت به 600 V ≈ 0.3175% — نسبت به 1000 V ≈ 0.1905%



مثال 2 — فرضی: I = 300 A، طول یک‌طرفه L = 100 m

R_per_m = 0.00019053 Ω/m

V_drop_per_m = I × R_per_m = 300 × 0.00019053 = 0.057158 V/m

V_drop_total (یک‌طرفه) = 0.057158 × 100 = 5.716 V

V_drop_loop (رفت+برگشت) = 2 × 5.716 = 11.432 V

مقاومت حلقه ≈ 0.038105 Ω → تلفات P_loss ≈ 3429.474 W

درصد افت نسبت به 600 V ≈ 0.9526% — نسبت به 1000 V ≈ 0.5716%



مثال 3 — فرضی: I = 400 A، طول یک‌طرفه L = 200 m

R_per_m = 0.00019053 Ω/m

V_drop_per_m = I × R_per_m = 400 × 0.00019053 = 0.076211 V/m

V_drop_total (یک‌طرفه) = 0.076211 × 200 = 15.242 V

V_drop_loop (رفت+برگشت) = 2 × 15.242 = 30.484 V

مقاومت حلقه ≈ 0.076211 Ω → تلفات P_loss ≈ 12193.684 W

درصد افت نسبت به 600 V ≈ 2.5404% — نسبت به 1000 V ≈ 1.5242%



مزایا و نقاط قوت کابل برق افشان 3 × 95 سیمیا

این کابل برای پروژه‌هایی که نیاز به سطح مقطع بزرگ و انعطاف‌پذیری در عین حفظ کیفیت الکتریکی دارند مناسب است. از مزایای کلیدی می‌توان به موارد زیر اشاره کرد:

– هادی مس آنیل‌شده کلاس 5: انعطاف‌پذیری بالا برای نصب‌های کانالی و مسیرهای پیچیده.

– سطح مقطع 95 mm²: مناسب برای فیدرها و تغذیه بارهای با توان بالا در فواصل کوتاه تا متوسط.

– عایق و روکش با ترکیبات استاندارد: مقاومت مکانیکی و عایقی مناسب تحت شرایط کاری متداول.

– رنگ‌بندی مطابق استانداردها: سهولت در شناسایی و نصب طبق دستورالعمل‌های بین‌المللی.

– امکان ارائه برش متری و بسته‌بندی سفارشی برای پروژه‌های پیمانکاری.

کاربردهای متداول کابل برق افشان 3 × 95 سیمیا

موارد کاربرد کابل 3 × 95 mm² سیمیا عبارت‌اند از:

– فیدرهای اصلی یا فرعی تابلوهای توزیع در سایت‌های صنعتی و ساختمان‌های بزرگ.

– تغذیه موتورهای بزرگ، ژنراتورها و تابلوهای کنترل با نیاز به جریان بالا.

– کابل‌کشی در مسیرهای کانالی یا داخل لوله که نیاز به کابل انعطاف‌پذیر و حجیم دارند.

– استفاده در پروژه‌های نیروگاهی کوچک، صنایع سنگین و سایت‌های عمرانی که به کابل‌های با سطح مقطع بالا نیاز دارند.

انتخاب دقیق کابل بر اساس شرایط نصب و محاسبات مهندسی تأثیر مستقیم بر ایمنی و کارایی سیستم دارد.

نکات نصب، پایان‌دهی و ایمنی کابل برق افشان 3 × 95 سیمیا

برای نصب صحیح و ایمن کابل موارد زیر را مدنظر قرار دهید:

1) رعایت شعاع خم مجاز مطابق مشخصات سازنده تا از آسیب مکانیکی به هادی جلوگیری شود.

2) استفاده از سرکابل‌های پرس‌شده و کانکتور مناسب برای کاهش مقاومت تماس و جلوگیری از نقطه داغ.

3) در مسیرهای دفنی یا دارای احتمال آسیب مکانیکی از لوله‌های محافظ یا غلاف استفاده شود.

4) از تماس کابل با منابع حرارتی مستقیم یا مواد شیمیایی خورنده جلوگیری گردد.

5) در نصب‌های دسته‌ای، ضرایب کاهش جریان و ملاحظات حرارتی را مطابق جداول استاندارد اعمال کنید.

6) در پروژه‌های حساس به افت ولتاژ، قبل از اجرا محاسبات دقیق افت ولتاژ انجام شود یا از واحد مهندسی شرکت مشاوره بگیرید.

استانداردها، تست‌ها و تضمین کیفیت

کابل تولیدی مطابق استانداردها و تحت آزمون‌های کنترل کیفیت قرار می‌گیرد. آزمون‌ها معمول شامل:

– اندازه‌گیری مقاومت هادی و کنترل انطباق با مقدار مرجع.

– تست مقاومت عایقی و ارائه گزارش مطابق درخواست پروژه.

– آزمون‌های مکانیکی و ابعادی شامل کنترل میانگین قطر و ضخامت عایق و روکش.

– آزمون‌های حرارتی و بررسی عملکرد در شرایط بار و اتصال کوتاه.

– رنگ‌بندی و مشخصه عایق مطابق IEC 60227-1, ISIRI 607-1.

شرکت {company} می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم آورد.

بسته‌بندی، واحد فروش و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بر اساس نیاز پروژه. برای سفارش‌های حجیم قرقره‌های سفارشی و بسته‌بندی پروژه‌ای ارائه می‌شود. برای استعلام قیمت و ثبت سفارش با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پاسخگویی است. خدمات شرکت شامل ارائه دیتاشیت فنی، گزارش‌های QC، برش متری دقیق و پشتیبانی فنی پیش و پس از فروش می‌باشد.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل برق افشان 3 × 95 سیمیا انتخابی مناسب برای پروژه‌هایی است که به ترکیب انعطاف‌پذیری، ظرفیت جریان‌دهی بالا و تطابق با استانداردهای بین‌المللی نیاز دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین و توزیع سیم و کابل، تضمین‌کننده تامین کالای اصل، ارائه دیتاشیت فنی و خدمات پس از فروش می‌باشد. برای دریافت مشاوره مهندسی، محاسبات دقیق افت ولتاژ یا ثبت سفارش کابل 3 × 95 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه راهکار فنی مطابق نیاز پروژه شماست.
