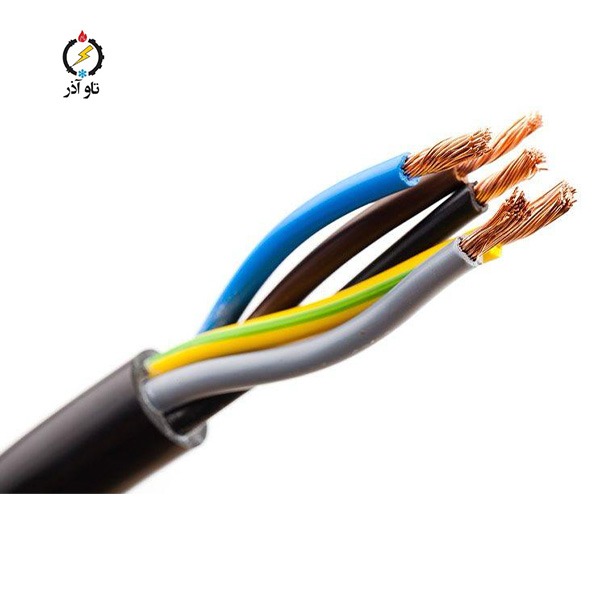

معرفی کلی کابل افشان 25 × 4 پژواک البرز

کابل افشان 25 × 4 پژواک البرز یک کابل افشان چهار رشته‌ای با سطح مقطع هر هادی 25 mm² از برند البرز پژواک است. این کابل برای کاربردهای توزیع داخلی، تابلوها، فیدرهای فرعی و نصب‌هایی که نیاز به توان متوسط تا بالا دارند طراحی شده است. عایق از نوع PVC بوده و بسته‌بندی معمول آن کلاف 100 meter است. کد استاندارد محصول: 6643356936.

مشخصات فنی کلیدی کابل افشان 25 × 4 پژواک البرز

مشخصات پایه

– برند: البرز پژواک

– نام محصول: کابل افشان 25 × 4 mm² البرز پژواک

– تعداد هادی: 4

– سطح مقطع هر هادی: 25 mm²

– نوع هادی: افشان (Flexible, Class 5)

– عایق: PVC

– بسته‌بندی: کلاف 100 meter

– کد استاندارد: 6643356936

– مقاومت هادی تقریب در 20°C: 0.736 Ω/km → 0.000736 Ω/m



مزایا و کاربردها کابل افشان 25 × 4 پژواک البرز

مزایا و کاربردها:

– **انتقال توان متوسط تا بالا:** با سطح مقطع 25 mm² برای فیدرهای فرعی، تابلوهای کوچک و خطوط تغذیه محلی مناسب است.

– **انعطاف‌پذیری مناسب:** ساختار افشان (Flexible) نصب در کانال‌ها، داکت‌ها و داخل تابلوها را تسهیل می‌کند.

– **پایداری مکانیکی و الکتریکی:** عایق PVC و هادی مس آنیل‌شده عملکرد قابل‌قبولی در نصب‌های معمول ارائه می‌دهند.

– **پایان‌دهی آسان و استاندارد:** هادی 25 mm² امکان اتصال به شینه‌ها و ترمینال‌های استاندارد را دارد.

– **چند کاربرده:** قابل استفاده در ساختمان‌های تجاری، صنعتی سبک، فیدرهای تابلو و پروژه‌های نصب توزیع.

مشخصات الکتریکی و محاسبات مهندسی کابل افشان 25 × 4 پژواک البرز

اهمیت محاسبات مقاومت و افت ولتاژ

برای طراحی صحیح کابل‌کشی باید مقاومت هادی، افت ولتاژ و تلفات را بررسی کنید. در این بخش محاسبات پایه با استفاده از مقاومت مرجع ارائه می‌شود.

فرمول‌ها و تبدیل واحدها

– مقاومت بر واحد طول: R_per_m = R_per_km ÷ 1000

– برای 25 mm²: R_per_km = 0.736 Ω/km → R_per_m = 0.000736 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد برای سه‌فاز (تقریبی، برای بار متقارن و cosφ≈1): ΔV_3ph ≈ √3 × I × R_per_m × L



مثال‌های عددی کاربردی

مثال 1 — فیدر فرعی با جریان 63 A (مثال معمول در تابلوها): I = 63.0 A, L = 50 m

– R_per_m = 0.000736 Ω/m

– V_drop_per_m = I × R_per_m = 0.046368 V/m

– V_drop_total (یک‌طرفه) = 2.318400 V

– V_drop_loop (رفت+برگشت) = 4.636800 V

– ΔV سه‌فاز تقریبی = 4.015587 V

– مقاومت حلقه R_loop = 0.073600 Ω → تلفات ≈ 292.118400 W





مثال 2 — فیدر قوی‌تر با جریان 100 A و مسیر کوتاه: I = 100.0 A, L = 30 m

– R_per_m = 0.000736 Ω/m

– V_drop_per_m = I × R_per_m = 0.073600 V/m

– V_drop_total (یک‌طرفه) = 2.208000 V

– V_drop_loop (رفت+برگشت) = 4.416000 V

– ΔV سه‌فاز تقریبی = 3.824368 V

– مقاومت حلقه R_loop = 0.044160 Ω → تلفات ≈ 441.600000 W





مثال 3 — بررسی شرایط موقتی یا طراحی امن‌تر برای 25 mm²: I = 150.0 A, L = 20 m

– R_per_m = 0.000736 Ω/m

– V_drop_per_m = I × R_per_m = 0.110400 V/m

– V_drop_total (یک‌طرفه) = 2.208000 V

– V_drop_loop (رفت+برگشت) = 4.416000 V

– ΔV سه‌فاز تقریبی = 3.824368 V

– مقاومت حلقه R_loop = 0.029440 Ω → تلفات ≈ 662.400000 W





نکات نصب، تهویه حرارتی و حفاظت کابل افشان 25 × 4 پژواک البرز

نکات نصب و حفاظتی:

1) برای کابل‌های فیدر 25 mm² توجه به تهویه حرارتی و مسیر نصب مهم است؛ در مسیرهای پرتراکم داکت‌ها، کاهش توان مجاز ممکن است رخ دهد.

2) از ترمینال‌ها و شینه‌های مناسب برای 25 mm² استفاده کنید تا تماس الکتریکی مطمئن برقرار شود.

3) در نصب‌های کانالی از رعایت فاصله و چیدمان صحیح کابل‌ها برای کاهش افزایش دما اطمینان حاصل کنید.

4) در صورت نیاز به حفاظت مکانیکی بیشتر از لوله یا غلاف محافظ استفاده نمایید.

5) پس از نصب تست continuity، مقاومت عایقی و افت ولتاژ انجام شود و مستند گردد.

استانداردها، کنترل کیفیت و مدارک فنی

استانداردها و کنترل کیفیت:

– کد استاندارد: 6643356936 — این کد را در استعلام‌ها و سفارش‌ها ذکر نمایید.

– تولید و تست مطابق با استانداردهای ملی و بین‌المللی مرتبط انجام می‌گیرد.

– تست‌های کنترل کیفیت شامل اندازه‌گیری مقاومت هادی، تست دی‌الکتریک و بازرسی ظاهری و ابعادی است.

– شرکت تاو آذر سهند در سفارش‌های پروژه‌ای می‌تواند دیتاشیت فنی، گواهی‌های QC و نتایج تست‌ها را ارائه نماید.

سفارش، بسته‌بندی و خدمات پس از فروش

نحوه سفارش:

– بسته‌بندی استاندارد: کلاف 100 meter (قابل سفارش به‌صورت برش متری نیز می‌باشد).

– امکان برچسب‌گذاری سفارشی، برگه مشخصات فنی روی هر کلاف و ارسال نمونه جهت آزمون وجود دارد.

– برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 25 × 4 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده ارائه مشاوره و ارسال نمونه است.

پرسش‌های متداول (FAQ) کوتاه

Q1: آیا این کابل مناسب نصب دفنی یا فضای باز است؟

A1: کابل با عایق PVC معمولاً برای نصب داخلی و مسیرهای محافظت‌شده توصیه می‌شود؛ برای نصب دفنی یا فضای باز از کابل‌هایی با روکش و مشخصات ویژه استفاده کنید.



Q2: جریان مجاز این کابل چقدر است؟

A2: جریان مجاز بسته به شرایط نصب، تهویه حرارتی، و استاندارد مرجع متفاوت است؛ برای تعیین جریان مجاز دقیق از جداول استاندارد و شرایط نصب استفاده کنید یا از تیم مهندسی ما مشاوره بگیرید.



Q3: آیا امکان سفارش رنگ یا روکش خاص وجود دارد؟

A3: در برخی موارد قابلیت سفارشی‌سازی رنگ و برچسب‌گذاری وجود دارد؛ در زمان استعلام ذکر کنید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل افشان 25 × 4 پژواک البرز با هادی‌های 25 mm² و ساختار 4 رشته انتخاب مناسبی برای فیدرهای فرعی، تابلوها و پروژه‌های نیازمند توان متوسط است. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین سیم و کابل تضمین می‌کند محصولات تحویلی اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 25 × 4 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت آزمون در پروژه شما است.
