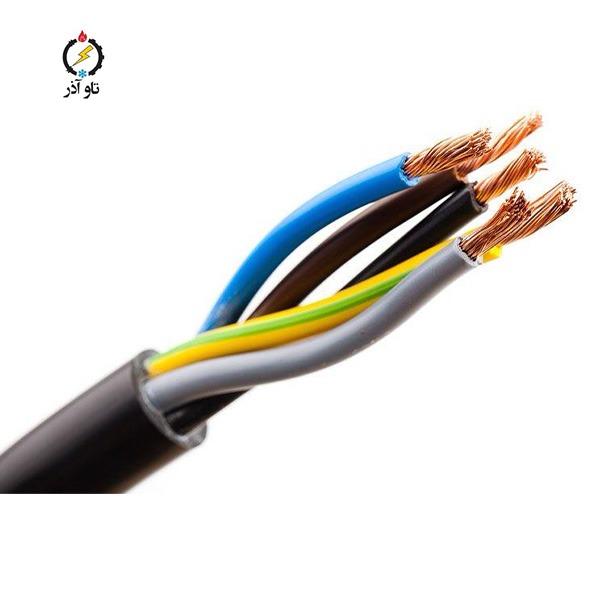

معرفی کلی کابل افشان 1.5 × 4 پژواک البرز

کابل افشان 1.5 × 4 پژواک البرز از برند پژواک البرز یک کابل افشان چهار رشته‌ای است که هر رشته دارای سطح مقطع 1.5 mm² می‌باشد. این کابل به‌خاطر انعطاف‌پذیری، قابلیت برش متری و تطابق با نیازهای تابلوئی و روشنایی در پروژه‌های ساختمانی و صنعتی سبک بسیار مورد استفاده قرار می‌گیرد. هادی‌ها از مس آنیل‌شده (Cu) ساخته شده و عایق‌ها از جنس PVC هستند. محصول به‌صورت کلاف 100 meter عرضه می‌شود و کد استاندارد آن 6643356936 می‌باشد.

مشخصات فنی کلیدی کابل افشان 1.5 × 4 پژواک البرز

مشخصات پایه

– برند: پژواک البرز

– نام محصول: کابل افشان 1.5 × 4 mm² پژواک البرز

– تعداد هادی: 4

– سطح مقطع هر هادی: 1.5 mm²

– جنس هادی: مس آنیل‌شده (Cu)

– نوع هادی: افشان (Flexible, Class 5)

– نوع عایق: PVC

– ولتاژ نامی مرسوم: 300/500 V (مرسوم برای کابل‌های افشان)

– مقاومت هادی در 20°C (مرجع): 13.3 Ω/km → 0.013300 Ω/m

– محدوده دمایی عملکرد: -30 to +70 °C

– بسته‌بندی: کلاف 100 meter

– کد استاندارد: 6643356936



ویژگی‌ها و نقاط قوت کابل افشان 1.5 × 4 پژواک البرز

ویژگی‌ها و مزایا:

– **انعطاف‌پذیری بالا:** مناسب نصب در مسیرهای خمیده و داخل تابلوها.

– **سایز متداول 1.5 mm²:** مناسب برای روشنایی، مدارهای فرمان و بسیاری از کاربردهای پریزی سبک.

– **عایق PVC استاندارد:** مقاومت در برابر سایش و شرایط نصب داخلی.

– **قابلیت برش متری و بسته‌بندی کلاف 100 meter:** کاهش ضایعات و سهولت در تأمین طول موردنیاز پروژه.

– **پایایی الکتریکی مناسب:** مقاومت هادی مشخص و مستند برای محاسبات مهندسی.

کاربردهای متداول کابل افشان 1.5 × 4 پژواک البرز

موارد کاربرد:

– سیم‌کشی روشنایی داخلی و چراغ‌های سقفی.

– کابل رابط تجهیزات کوچک و تابلوهای فرمان.

– خطوط فرمان و سیگنال در دستگاه‌ها و ماشین‌آلات سبک.

– پروژه‌های بازسازی، نوسازی و نصب‌های تجاری و مسکونی.

– کاربردهای عمومی که نیاز به کابل‌های جمع‌وجور و انعطاف‌پذیر دارند.

مشخصات الکتریکی و محاسبات مهندسی

اهمیت محاسبات مقاومت و افت ولتاژ

انتخاب صحیح کابل مستلزم محاسبه مقاومت هادی، افت ولتاژ و تلفات است. اعداد زیر به‌صورت گام‌به‌گام و با واحدهای انگلیسی (اعداد) ارائه شده‌اند تا برای درج در صفحه محصول و برای مهندسین قابل استفاده باشند.

فرمول‌ها و تبدیل واحدها

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– برای 1.5 mm²: R_per_km = 13.3 Ω/km → R_per_m = 0.013300 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز (تقریبی، برای بار متقارن): ΔV_3ph ≈ √3 × I × R_per_m × L

– مقاومت حلقه: R_loop = R_per_m × (2 × L)

– تلفات Joule: P_loss = I² × R_loop



مثال‌های عددی عملی

روشنایی یا مدار کوچک با جریان 6 A و طول 10 m:

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 0.079800 V/m

– V_drop_total (یک‌طرفه) = 0.798000 V

– V_drop_loop (رفت+برگشت) = 1.596000 V

– درصد افت نسبت به 230 V ≈ 0.3470% و نسبت به 300 V ≈ 0.2660%

– ΔV سه‌فاز تقریبی = 1.382177 V (برای مرجع)

– مقاومت حلقه R_loop = 0.266000 Ω → تلفات ≈ 9.576000 W



تفسیر: برای کاربردهای روشنایی و مدارهای کم‌مصرف در فواصل کوتاه تا متوسط، افت ولتاژ معمولاً در محدوده قابل قبول است. در فواصل بلند یا جریان‌های بالاتر، ارتقا سطح مقطع توصیه می‌شود.



مدار روشنایی یا پریز کوچک با جریان 10 A و طول 20 m:

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 0.133000 V/m

– V_drop_total (یک‌طرفه) = 2.660000 V

– V_drop_loop (رفت+برگشت) = 5.320000 V

– درصد افت نسبت به 230 V ≈ 1.1565% و نسبت به 300 V ≈ 0.8867%

– ΔV سه‌فاز تقریبی = 4.607255 V (برای مرجع)

– مقاومت حلقه R_loop = 0.532000 Ω → تلفات ≈ 53.200000 W



تفسیر: برای کاربردهای روشنایی و مدارهای کم‌مصرف در فواصل کوتاه تا متوسط، افت ولتاژ معمولاً در محدوده قابل قبول است. در فواصل بلند یا جریان‌های بالاتر، ارتقا سطح مقطع توصیه می‌شود.



حالت متداول تابلو با جریان 18 A و طول 30 m:

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 0.239400 V/m

– V_drop_total (یک‌طرفه) = 7.182000 V

– V_drop_loop (رفت+برگشت) = 14.364000 V

– درصد افت نسبت به 230 V ≈ 3.1226% و نسبت به 300 V ≈ 2.3940%

– ΔV سه‌فاز تقریبی = 12.439589 V (برای مرجع)

– مقاومت حلقه R_loop = 0.798000 Ω → تلفات ≈ 258.552000 W



تفسیر: برای کاربردهای روشنایی و مدارهای کم‌مصرف در فواصل کوتاه تا متوسط، افت ولتاژ معمولاً در محدوده قابل قبول است. در فواصل بلند یا جریان‌های بالاتر، ارتقا سطح مقطع توصیه می‌شود.



خط پریز یا تجهیز با جریان 25 A و طول 50 m (بررسی افت):

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 0.332500 V/m

– V_drop_total (یک‌طرفه) = 16.625000 V

– V_drop_loop (رفت+برگشت) = 33.250000 V

– درصد افت نسبت به 230 V ≈ 7.2283% و نسبت به 300 V ≈ 5.5417%

– ΔV سه‌فاز تقریبی = 28.795345 V (برای مرجع)

– مقاومت حلقه R_loop = 1.330000 Ω → تلفات ≈ 831.250000 W



تفسیر: برای کاربردهای روشنایی و مدارهای کم‌مصرف در فواصل کوتاه تا متوسط، افت ولتاژ معمولاً در محدوده قابل قبول است. در فواصل بلند یا جریان‌های بالاتر، ارتقا سطح مقطع توصیه می‌شود.



توصیه‌های نصب و نکات اجرایی کابل افشان 1.5 × 4 پژواک البرز

نکات نصب و ایمنی:

1) برای پایان‌دهی از ferrule مناسب استفاده کنید تا از افزایش مقاومت تماس جلوگیری شود.

2) شعاع خم مجاز را رعایت کنید تا رشته‌ها و عایق صدمه نبینند.

3) از کشیدن کابل با نیروی بیش از حد خودداری کنید و از ابزارهای هدایت کابل مناسب بهره ببرید.

4) در مسیرهایی که احتمال آسیب مکانیکی وجود دارد، از لوله یا غلاف حفاظتی استفاده کنید.

5) پس از نصب تست‌های مقاومت عایق و continuity را انجام دهید و نتایج را بایگانی نمایید.

استانداردها، کنترل کیفیت و مدارک فنی کابل افشان 1.5 × 4 پژواک البرز

استانداردها و مدارک فنی:

– کد استاندارد محصول: 6643356936

– تولید مطابق استانداردهای مرجع مانند IEC و ISIRI انجام می‌شود.

– امکان ارائه دیتاشیت فنی، گزارش‌های QC و گواهی‌های آزمایشگاهی برای سفارشات پروژه‌ای وجود دارد.

– در صورت نیاز به برچسب‌گذاری یا بسته‌بندی سفارشی هنگام سفارش اطلاع دهید تا هماهنگی لازم انجام شود.

سفارش، بسته‌بندی و استعلام قیمت

– بسته‌بندی مرجع: کلاف 100 meter.

– قابلیت تامین به‌صورت کلاف 100 meter یا برش متری بر اساس نیاز پروژه.

– برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 1.5 × 4 mm² پژواک البرز با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده پاسخگویی است.

پرسش‌های متداول (FAQ) کوتاه

Q1: جریان مجاز برای 1.5 mm² چقدر است؟

A1: جریان مجاز دقیق وابسته به شرایط نصب است؛ به طور معمول برای 1.5 mm² در نصب‌های معمول جریان بین 10 A تا 18 A گزارش می‌شود؛ برای مقدار دقیق از جداول استاندارد استفاده کنید.



Q2: آیا این کابل مناسب استفاده در فضای باز است؟

A2: عایق PVC معمولاً برای نصب داخلی مناسب است؛ برای استفاده در فضای باز یا شرایط ویژه باید کابل‌های با روکش مخصوص انتخاب شوند.



Q3: آیا امکان دریافت دیتاشیت و گواهی QC وجود دارد؟

A3: بله، برای سفارش‌های پروژه‌ای دیتاشیت فنی و گواهی‌های کنترل کیفیت قابل ارائه است — جهت درخواست با شماره {phone} تماس بگیرید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل افشان 1.5 × 4 پژواک البرز ترکیبی از انعطاف‌پذیری، عملکرد الکتریکی مناسب و قیمت اقتصادی است که گزینه‌ای ایده‌آل برای سیم‌کشی روشنایی، مدارهای فرمان و کابل‌های رابط در پروژه‌های مسکونی و تجاری می‌باشد. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین تجهیزات برقی تضمین می‌کند محصولات تحویلی اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل افشان 1.5 × 4 mm² پژواک البرز با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده مشاوره فنی و ارسال نمونه جهت آزمون در پروژه شما است.
