معرفی کابل افشان کنترل شیلددار 16×1.5 سیمیا

کابل افشان کنترل شیلددار 16×1.5 سیمیا محصول برند سیمیا و ساخت ایران است که برای انتقال سیگنال‌ها، فرمان‌ها و تغذیه مدارهای کنترل در محیط‌های صنعتی و تأسیساتی طراحی شده است. این کابل شامل 16 رشته با سطح مقطع هر رشته 1.5 mm² می‌باشد و به‌واسطه هادی‌های مس افشان و شیلد حفاظتی، استحکام سیگنال و مقاومت در برابر نویز الکترومغناطیسی افزایش می‌یابد. میانگین قطر کلی کابل 21.1 mm بوده و روکش نهایی از PVC تهیه شده است که حفاظت مکانیکی لازم را فراهم می‌آورد. این کابل معمولاً به‌صورت متری عرضه می‌شود و برای پنل‌های کنترل، اتوماسیون و سیستم‌های کنترلی بزرگ مناسب است.

مشخصات فنی کلیدی کابل افشان کنترل شیلددار 16×1.5 سیمیا

• برند: سیمیا
• کشور سازنده: ایران
• نوع کابل: کابل افشان کنترل، شیلددار
• تعداد رشته: 16
• سطح مقطع هر رشته: 1.5 mm²
• جنس هسته: مس (Cu)، افشان (Flexible)
• جنس روکش: PVC
• فرکانس کاری: 50-60 Hz
• حداکثر مقاومت هادی: 12.1 Ω/km
• میانگین قطر کلی کابل: 21.1 mm
• ضخامت روکش خارجی: 1.8 mm
• ضخامت روکش میانی: 1 mm
• ضخامت عایق هر رشته: 0.7 mm
• نحوه عرضه: به‌صورت متری

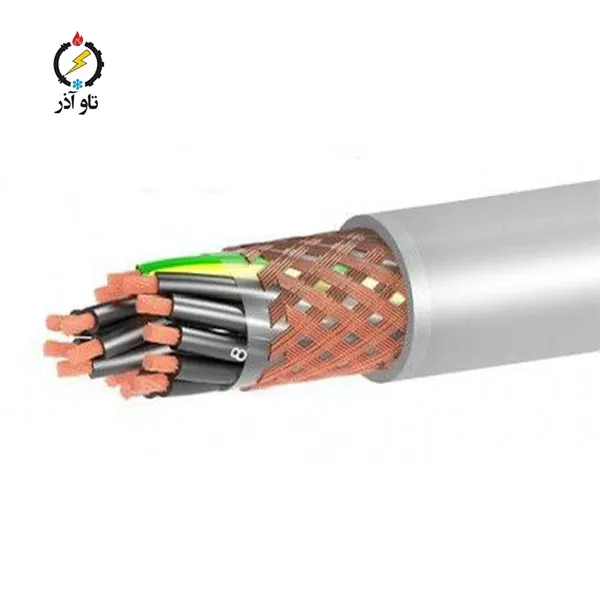

ساختار و اجزای کابل افشان کنترل شیلددار 16×1.5 سیمیا

ساختار این کابل شامل چند لایه محافظ و عملکردی است:

1. هادی مسی افشان: هادی‌های افشان (کلاس 5) برای انعطاف‌پذیری و سهولت نصب در مسیرهای خم‌دار مناسب‌اند.
2. عایق هر رشته: هر هسته با لایه‌ای از PVC با ضخامت 0.7 mm عایق‌بندی شده است تا جداسازی الکتریکی کافی بین رشته‌ها تأمین شود.
3. روکش میانی: لایه‌ای داخلی با ضخامت حدود 1 mm برای حفظ هندسه کابل و محافظت مکانیکی افزوده وجود دارد.
4. شیلد حفاظتی: شیلد (فویل و/یا بافت فلزی) اطراف مجموعه رشته‌ها را فرا گرفته و از نفوذ نویز جلوگیری می‌نماید.
5. روکش نهایی PVC: روکش خارجی با ضخامت 1.8 mm حفاظت مکانیکی و مقاومت در برابر سایش را فراهم می‌کند.

مزایا و نقاط قوت کابل افشان کنترل شیلددار 16×1.5 سیمیا

کابل افشان کنترل شیلددار 16×1.5 سیمیا دارای مزایای زیر است:

• حفاظت موثر در برابر نویز الکترومغناطیسی به دلیل وجود شیلد.
• انعطاف‌پذیری مناسب برای نصب در مسیرهای پیچیده و داخل تابلوها.
• ظرفیت مناسب برای مدیریت تعداد زیادی سیگنال در یک کابل واحد.
• مشخصات مکانیکی مطلوب با قطر 21.1 mm و روکش مقاوم PVC.
• عرضه متری که امکان سفارش طول دقیق پروژه را فراهم می‌آورد.

کاربردهای پیشنهادی کابل افشان کنترل شیلددار 16×1.5 سیمیا

موارد کاربردی این کابل عبارت‌اند از:

• تابلوهای کنترل و پنل‌های فرمان در صنایع مختلف.
• سیستم‌های اتوماسیون و PLC با تعداد زیادی ورودی/خروجی.
• خطوط تولید و ماشین‌آلاتی که نیاز به انتقال همزمان چندین سیگنال دارند.
• سیستم‌های اعلام و اطفاء حریق، امنیتی و نظارتی در پروژه‌های بزرگ.
• مواردی که نیاز به کاهش اختلال نویزی و دسته‌بندی سیم‌های زیاد در یک کابل وجود دارد.

نکات فنی و راهنمای انتخاب کابل افشان کنترل شیلددار 16×1.5 سیمیا

پیش از انتخاب این کابل به موارد زیر توجه کنید:

1. محاسبه جریان و افت ولتاژ: اگر کابل برای تغذیه نیز استفاده شود، جریان مجاز و افت ولتاژ را براساس طول مسیر محاسبه کنید.
2. فضای نصب: میانگین قطر 21.1 mm را در انتخاب ترانک، سینی کابل و کانال‌ها لحاظ نمایید.
3. اتصال شیلد: شیلد را مطابق دستورالعمل فنی و طراحی سیستم به زمین متصل کنید تا از ایجاد حلقه زمین جلوگیری شود.
4. جداسازی از کابل‌های قدرت: برای کاهش القا و نویز، کابل کنترل شیلددار را از کابل‌های قدرت جدا نگه دارید.
5. بررسی روکش در شرایط خاص: در صورت قرارگیری کابل در معرض روغن، حلال یا تابش UV، نوع PVC روکش را با دیتاشیت تولیدکننده تطبیق دهید.

نصب و نگهداری کابل افشان کنترل شیلددار 16×1.5 سیمیا

راهنمایی‌های نصب و نگهداری:

• قبل از نصب، کابل را از نظر هرگونه آسیب ظاهری بررسی کنید.
• از شعاع خم مجاز تولیدکننده تبعیت نمایید تا از خستگی رشته‌ها جلوگیری شود.
• در اتصالات از سرسیم (ferrule) مناسب برای هادی‌های افشان استفاده کنید.
• شیلد را به‌صورت استاندارد و مطابق دستورالعمل به زمین متصل کنید.
• بازرسی دوره‌ای مسیرها و نقاط اتصال را در برنامه نگهداری قرار دهید و در صورت مشاهده هرگونه آسیب، اقدام به بررسی نمایید.

استانداردها و ایمنی

اطمینان از انطباق کابل با استانداردهای مربوطه برای تضمین ایمنی و عملکرد ضروری است. قبل از نصب در پروژه‌های حساس، گواهی‌نامه‌ها و دیتاشیت فنی تولیدکننده را بررسی کنید تا مشخصات مقاومت دی‌الکتریک، خواص مکانیکی هادی و محدوده دمایی کاملاً مطابقت داشته باشد. رعایت دستورالعمل‌های اتصال شیلد و جلوگیری از حلقه‌های زمین از نکات ایمنی مهم است.

مقایسه با گزینه‌های مشابه

این کابل در مقایسه با کابل‌های کنترل بدون شیلد برتری واضحی در حفاظت نویز دارد؛ برای پروژه‌هایی که تعداد رشته زیاد و حساسیت سیگنال اهمیت دارد، استفاده از کابل‌های شیلددار مزیت قابل‌توجهی ایجاد می‌کند. در شرایطی که هزینه و نیاز به کابل بدون شیلد بیشتر است، گزینه‌های دیگر ممکن است اقتصادی‌تر باشند.

پرسش‌های متداول (FAQ)

پرسش: آیا این کابل برای فضای باز مناسب است؟

پاسخ: روکش PVC برای کاربردهای داخلی و محیط‌های محافظت‌شده مناسب است؛ برای نصب در فضای باز یا شرایط با تابش UV و رطوبت بالا لطفاً دیتاشیت تولیدکننده را بررسی کنید.

پرسش: چگونه باید شیلد را زمین کرد؟

پاسخ: معمولاً شیلد را در یک سر به زمین متصل می‌کنند تا از ایجاد حلقه زمین جلوگیری شود؛ در موارد خاص با مهندس پروژه مشورت کنید.

پرسش: میانگین قطر 21.1 mm برای چه منظوری اهمیت دارد؟

پاسخ: میانگین قطر 21.1 mm نشان‌دهنده قطر خارجی کابل است و برای برنامه‌ریزی مسیرها و انتخاب ترانک یا سینی کابل اهمیت دارد.

نتیجه‌گیری و توصیه نهایی

کابل افشان کنترل شیلددار 16×1.5 سیمیا انتخابی مناسب برای سیستم‌های کنترلی و اتوماسیون است که نیاز به تعداد زیادی رشته، حفاظت نویزی و انعطاف‌پذیری دارند. با رعایت نکات نصب، اتصال صحیح شیلد و بازرسی‌های دوره‌ای می‌توان از عملکرد پایدار و طول عمر مطلوب کابل اطمینان حاصل کرد. برای دریافت دیتاشیت فنی و مشاوره انتخاب می‌توانید با تیم فنی ما تماس بگیرید.
