معرفی کلی کابل افشان مسی 50+95*3 افشار نژاد

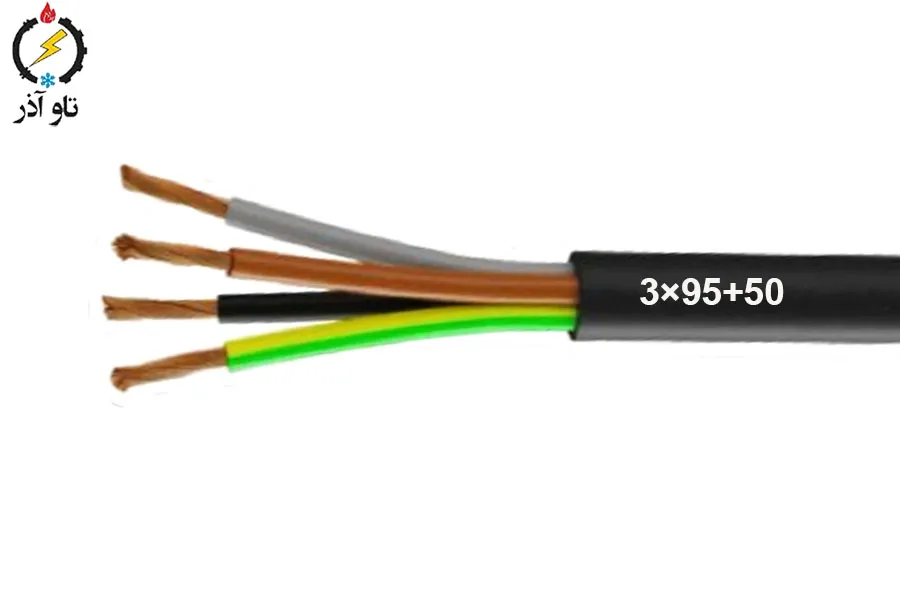

کابل افشان مسی (50 + 95 × 3) ساخت افشار نژاد خراشان یک کابل چهار‌رشته‌ای حرفه‌ای و جمع‌وجور است که سه هادی فاز هر کدام با سطح مقطع 95 mm² و یک هادی نول با سطح مقطع 50 mm² را در یک روکش واحد قرار می‌دهد. این کانفیگ برای پروژه‌هایی مناسب است که نیاز به ظرفیت جریان بالا در فازها، کنترل افت ولتاژ و نظم در مسیر کابل‌کشی دارند — مانند اتصال تابلوهای فرعی در ساختمان‌های تجاری و صنعتی، تغذیه موتورهای بزرگ و مسیرهای بین تابلوها در کارگاه‌ها و سایت‌های تولیدی. واحد فروش: 1 meter تا شما بتوانید دقیقا به اندازه نیاز پروژه سفارش دهید.

مشخصات فنی کلیدی کابل افشان مسی 50+95*3 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible copper cable)
• پیکربندی هادی‌ها: 3 × 95 mm² (فازها) + 1 × 50 mm² (نول)
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter

توجه: پارامترهای تکمیلی مثل ضخامت عایق، ضخامت روکش، قطر خارجی، مقاومت اعلامی کارخانه (Ω/km)، جریان مجاز (A) بر اساس شرایط نصب و وزن بر کیلومتر معمولاً در دیتاشیت رسمی سازنده قید می‌شوند. در صورت تمایل می‌توانیم مقادیر دقیق دیتاشیت را برای صفحه محصول اضافه کنیم.

چرا این کانفیگ (50 + 95×3) مناسب پروژه شماست؟

نظم مسیر و سهولت نصب

قرار گرفتن سه فاز و نول در یک روکش باعث می‌شود به‌جای چهار کابل مجزا، تنها یک کابل نصب کنید — این موضوع نظم داکت‌ها و تابلوها را افزایش داده، تعداد بست‌ها و نقاط اتصال را کاهش می‌دهد و زمان نصب را به شکل قابل توجهی کم می‌کند.

کاهش افت ولتاژ و اتلاف توان

با انتخاب هادی‌های فاز 95 mm² افت ولتاژ در مسیرهای متوسط تا بلند به‌صورت چشمگیر کاهش می‌یابد؛ این ویژگی برای تجهیزاتی مثل موتورهای سه‌فاز، پمپ‌ها و یونیت‌های تهویه که به ولتاژ پایدار حساس‌اند، اهمیت حیاتی دارد.

اقتصادی و مهندسی‌شده

استفاده از نول 50 mm² به جای 95 mm² در شرایطی که جریان نامتعادل یا هارمونیک بالا وجود ندارد، توازن مناسبی بین هزینه و عملکرد ایجاد می‌کند؛ این روش در بسیاری از پروژه‌ها مرسوم است ولی همواره باید بر اساس محاسبات جریان واقعی و شرایط عملیاتی تایید گردد.

محاسبات فنی و مثال‌های عددی

در این بخش محاسبات مقاومت تقریبی و مثال‌هایی برای افت ولتاژ آورده شده است. چون مقاومت دقیق هادی و جریان مجاز باید از دیتاشیت کارخانه تایید شود، محاسبات زیر براوردی و مبتنی بر مقاومت مرجع مس در 20°C هستند.

تبدیل مقاومت مرجع مس به Ω/m — گام‌به‌گام

مقاومت مخصوص مس در 20°C ≈ 0.017241 Ω·mm²/m. فرمول تبدیل:

R_per_m = 0.017241 ÷ S

• برای هادی 95 mm²:
  R_95_per_m ≈ 0.017241 ÷ 95 = 0.00018148 Ω/m → معادل 0.18148 Ω/km.
• برای هادی 50 mm² (نول):
  R_50_per_m ≈ 0.017241 ÷ 50 = 0.00034482 Ω/m → معادل 0.34482 Ω/km.

این ارقام تقریب هستند و مقدار واقعی بسته به ساختار رشته‌ای (افشان)، خلوص مس و فرآیند تولید ممکن است اندکی متفاوت باشد.

مثال عملی 1 — افت ولتاژ فاز در شرایط نمونه

فرض کنیم هر فاز جریان I = 200 A را حمل می‌کند و طول یک‌طرفه L = 40 m است.

1. R_95_per_m = 0.00018148 Ω/m.
2. V_drop_per_m = I × R_95_per_m = 200 × 0.00018148 = 0.036296 V/m.
   • (گام‌به‌گام: 2 × 0.00018148 = 0.00036296 → ضرب در 100 = 0.036296)
3. V_drop_total = 0.036296 × 40 = 1.45184 V.
4. درصد افت نسبت به 500 V = (1.45184 ÷ 500) × 100 ≈ 0.29%.

نتیجه: برای I = 200 A و L = 40 m افت فاز ≈ 1.45 V (~0.29%) — مقدار بسیار کم و مطلوب برای اغلب کاربردهای صنعتی.

مثال عملی 2 — برآورد افت سه‌فاز (تقریبی)

برای برآورد سریع افت سه‌فاز (بار متقارن و فرض cosφ ≈ 1) از رابطه تقریباً ساده استفاده می‌کنیم:

ΔV_3ph ≈ √3 × I × R × L

با I = 200 A, R = 0.00018148 Ω/m, L = 40 m:

1. I × R × L = 200 × 0.00018148 × 40 = 1.45184 V (همان مقدار بالا).
2. √3 ≈ 1.732.
3. ΔV_3ph ≈ 1.732 × 1.45184 ≈ 2.514 V.
4. درصد نسبت به 500 V = (2.514 ÷ 500) × 100 ≈ 0.50%.

بنابراین افت سه‌فاز تقریبی ≈ 2.51 V (~0.5% از 500 V).

مثال عملی 3 — افت نول در حالت نامتعادل (H3)

فرض کنید در شرایط نامتعادل جریان نول I_n = 80 A و طول L = 40 m:

1. R_50_per_m = 0.00034482 Ω/m.
2. V_drop_per_m_n = 80 × 0.00034482 = 0.0275856 V/m.
3. V_drop_total_n = 0.0275856 × 40 = 1.103424 V.
4. درصد نسبت به 230 V = (1.103424 ÷ 230) × 100 ≈ 0.48%.

پیشنهاد فنی: اگر سیستم شما احتمال نامتعادل مداوم یا هارمونیک بالا دارد، بازبینی سطح مقطع نول (یا افزودن هادی مجزا برای ارت) توصیه می‌شود.

کاربردها و موارد استفاده پیشنهادی

تغذیه تابلوهای فرعی و خطوط بین تابلوها

کابل (50 + 95×3) مناسب اتصال تابلو اصلی به چند تابلو فرعی است؛ وقتی نیاز دارید سه فاز با ظرفیت بالا و نول جداگانه منتقل شود این کانفیگ منطقی و اقتصادی است.

تغذیه موتورهای بزرگ و واحدهای تهویه

برای موتورهای سه‌فاز با توان بالا، کمپرسورها، پمپ‌های صنعتی و یونیت‌های HVAC که جریان بالایی نیاز دارند، هادی 95 mm² افت ولتاژ را کاهش داده و عملکرد تجهیزات را تضمین می‌کند.

پروژه‌های صنعتی و ساختمانی با محدودیت فضا

در اتاق برق‌ها، داکت‌ها و مسیرهایی که فضا محدود است، جایگذاری یک کابل چهار‌رشته‌ای به‌مراتب ساده‌تر و مرتب‌تر از چند کابل مجزا است.

مراکز داده و نصب‌های صنعتی حساس

برای بخش‌هایی از مرکز داده یا تجهیزات صنعتی که پایداری ولتاژ و کاهش افت از اهمیت بالایی برخوردار است، استفاده از سطح مقطع 95 در فازها انتخاب مناسبی است.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 50+95*3 افشار نژاد

کاهش زمان نصب و هزینه‌های جانبی

کاهش تعداد کابل‌ها به معنی کاهش اتصالات، بست‌ها و زمان نیروی کار است که هزینه کلی پروژه را پایین می‌آورد.

بهبود راندمان و کاهش تلفات

سطح مقطع بزرگ فازها باعث کاهش مقاومت و در نتیجه کاهش تلفات حرارتی شده که در بلندمدت به صرفه‌جویی انرژی و عمر بالاتر تجهیزات منجر می‌شود.

انعطاف‌پذیری و سهولت نگهداری

هادی افشان نصب در خم‌ها و تابلوها را آسان می‌کند و یک روکش واحد مدیریت مسیر و نگهداری را ساده‌تر می‌نماید.

نکات نصب، Derating و ایمنی

شرایط Derating (H3)

مقادیر جریان مجاز سازنده معمولاً برای نصب منفرد در هوا و دمای 30°C اعلام می‌شود. در صورتی که کابل در دسته‌های چندتایی قرار گیرد، داخل لوله یا ترانک بسته نصب شود یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز کاهش می‌یابد.

انتخاب تجهیزات حفاظتی

کلیدها و فیوزها باید براساس جریان دائمی و شرایط راه‌اندازی (به‌خصوص برای موتور‌ها) هماهنگ شوند. برای موتورهای بزرگ جریان راه‌اندازی می‌تواند چند برابر جریان نامی باشد، بنابراین هماهنگی حفاظتی ضروری است.

اتصالات و نکات اجرایی

• برای هادی‌های افشان از فیش کابل‌شو (ferrule) و اتصالات پرس‌شده مناسب استفاده کنید تا مقاومت تماس کاهش یابد.
• در هادی‌های بزرگ از کلمپ و شینه‌های مناسب بهره ببرید و گشتاور پیچ‌ها را مطابق توصیه اعمال کنید.
• شعاع خم مجاز و کشش مجاز هنگام کشیدن کابل را رعایت کنید تا رشته‌ها صدمه نبینند.

پرسش‌های متداول (FAQ)

آیا این کابل برای نصب در فضای باز مناسب است؟
بستگی به نوع روکش کارخانه دارد؛ برای نصب در معرض UV یا شرایط خورنده از نسخه‌های با روکش مقاوم یا محافظ مکانیکی استفاده کنید.

آیا نول 50 mm² همیشه کافی است؟
در شرایط تعادل بار و عدم وجود هارمونیک شدید معمولاً کافی است؛ اگر بار نامتعادل یا هارمونیک بالا پیش‌بینی می‌شود، محاسبه جریان نول و در صورت نیاز افزایش سطح مقطع لازم است.

چه مدارکی هنگام سفارش باید درخواست کنم؟
در پروژه‌های حساس پیشنهاد می‌شود دیتاشیت رسمی، گواهی‌های تست (مثل مقاومت هادی، تست ولتاژ) و گزارش کنترل کیفیت را از تامین‌کننده درخواست کنید.

سفارش، بسته‌بندی و خدمات

• واحد فروش: 1 meter — برش متری و بسته‌بندی سفارشی موجود است.
• برای سفارش‌های عمده قیمت عمده و زمان تأمین اعلام می‌شود.
• امکان ارائه دیتاشیت رسمی، گواهی تست و پشتیبانی فنی جهت محاسبات جریان، افت ولتاژ و derating وجود دارد.
• برای استعلام و سفارش تماس بگیرید: 02177751990 .
