کابل افشان مسی (25 + 50 × 3) افشار نژاد خراسان 1 متر

معرفی کلی محصول کابل افشان مسی (25 + 50 × 3) افشار نژاد

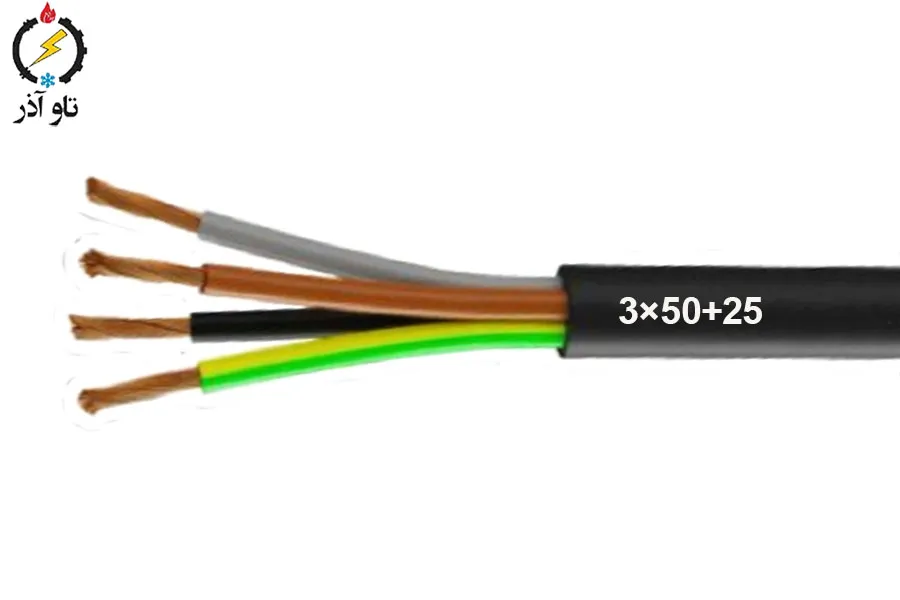

کابل افشان مسی (25 + 50 × 3) تولید شرکت افشار نژاد خراشان یک راهکار جمع‌وجور و حرفه‌ای برای انتقال توان سه‌فاز است که سه هادی فاز هر کدام 50 mm² و یک هادی نول 25 mm² را در یک روکش منظم قرار می‌دهد. این پیکربندی مناسب پروژه‌هایی است که هم‌زمان نیاز به ظرفیت جریان بالا، نظم در مسیر کابل‌کشی و سهولت نصب دارند؛ مواردی مثل تغذیه تابلوهای فرعی، مسیرهای بین تابلوها در ساختمان‌های تجاری و صنعتی، اتصال یونیت‌های تهویه بزرگ و تغذیه موتورهای سه‌فاز متوسط. واحد فروش: 1 meter تا امکان سفارش دقیق متراژ فراهم باشد.

مشخصات فنی کلیدی کابل افشان مسی (25 + 50 × 3) افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible copper cable)
• پیکربندی هادی‌ها: 3 × 50 mm² (فازها) + 1 × 25 mm² (نول)
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter

توجه: پارامترهای تکمیلی مانند ضخامت عایق، ضخامت روکش، قطر خارجی کلی، مقاومت اعلامی کارخانه (Ω/km)، جریان مجاز (A) بر اساس شرایط نصب و وزن بر کیلومتر معمولاً در دیتاشیت رسمی سازنده ذکر می‌شود. در صورت نیاز می‌توانیم مقادیر استاندارد یا دیتاشیت رسمی را برای صفحه محصول شما درج کنیم.

مزایا و ویژگی‌های کلیدی کابل افشان مسی (25 + 50 × 3) افشار نژاد

ترکیب ظرفیت و بهینه‌سازی مسیر

وجود سه هادی فاز 50 mm² باعث می‌شود کابل توان عبوری بالایی داشته باشد و افت ولتاژ در مسیر کاهش یابد، در حالی که نول 25 mm² هزینه و حجم کابل‌کشی را بهینه می‌کند. این ترکیب برای سیستم‌هایی که بارها تقریباً متقارن اما نیاز به صرفه‌جویی در فضا و قیمت دارند مناسب است.

نصب سریع و مدیریت مسیر ساده

به‌کارگیری یک کابل چهاررشته‌ای به‌جای چند کابل منفرد، زمان نصب را کاهش داده و مسیرها را منظم می‌کند؛ این مزیت در تابلوها، داکت‌ها و کانال‌های با فضای محدود اهمیت زیادی دارد.

انعطاف‌پذیری و سهولت اتصالات

اگر هادی‌ها افشان باشند، نصب در خم‌ها، ورود به تابلوها و اتصال به ترمینال‌ها ساده‌تر است و نیاز به زمان و نیروی نصبی کمتری دارد.

اقتصادی و عملکرد مناسب برای پروژه‌های متوسط تا بزرگ

وقتی جریان فازها بالاست ولی هنوز نیازی به هادی‌های خیلی بزرگ نیست، کاربرد این کانفیگ از منظر قیمت و اجرا بسیار منطقی است.

کاربردهای معمول کابل افشان مسی (25 + 50 × 3) افشار نژاد

• تغذیه تابلوهای فرعی در ساختمان‌های تجاری و صنعتی.
• مسیرهای بین تابلوها در کارخانه‌ها و مجتمع‌های اداری.
• تغذیه موتورهای سه‌فاز متوسط، پمپ‌ها و یونیت‌های HVAC.
• اتاق‌های برق، مراکز داده کوچک و خطوط تولید با بار متوسط تا بالا.

محاسبات فنی و مثال‌های عددی (گام‌به‌گام)

برای کمک به انتخاب صحیح کابل، در این بخش محاسبات مقاومت هادی و نمونه‌های محاسبه افت ولتاژ آورده شده‌اند. چون مقاومت دقیق کارخانه معمولاً در دیتاشیت قید می‌شود، در اینجا از مقاومت مرجع مس در 20°C برای برآورد استفاده می‌کنیم (این روش برای پیش‌برآورد مناسب است ولی برای محاسبات حفاظتی نهایی از دیتاشیت رسمی استفاده کنید).

تبدیل مقاومت مرجع مس به Ω/m — گام‌به‌گام

مقاومت مخصوص مس در 20°C ≈ 0.017241 Ω·mm²/m. فرمول:
R_per_m = 0.017241 ÷ S

برای هادی 50 mm²:

1. S = 50
2. 0.017241 ÷ 50 = 0.00034482 Ω/m
   بنابراین R_50 ≈ 0.00034482 Ω/m (معادل 0.34482 Ω/km).

برای هادی 25 mm²:

1. S = 25
2. 0.017241 ÷ 25 = 0.00068964 Ω/m
   بنابراین R_25 ≈ 0.00068964 Ω/m (معادل 0.68964 Ω/km).

نکته: مقاومت واقعی سازنده ممکن است اندکی متفاوت باشد (بخصوص برای کابل‌های افشان به‌دلیل شکل و تعداد رشته‌ها)، بنابراین برای محاسبات نهایی دیتاشیت رسمی را ملاک قرار دهید.

مثال 1 — افت ولتاژ برای یک فاز (گام‌به‌گام)

فرض: هر فاز جریان I = 160 A و طول یک‌طرفه L = 30 m.

محاسبات:

1. R_50 = 0.00034482 Ω/m.
2. V_drop_per_m = I × R_50 = 160 × 0.00034482.
   • 0.00034482 × 100 = 0.034482
   • 0.00034482 × 60 = 0.0206892
   • مجموع = 0.034482 + 0.0206892 = 0.0551712 V/m.
3. V_drop_total (یک‌طرفه) = 0.0551712 × 30.
   • 0.0551712 × 3 = 0.1655136 → ×10 = 1.655136 V.
4. درصد افت نسبت به 500 V = (1.655136 ÷ 500) × 100.
   • 1.655136 ÷ 500 = 0.003310272 → ×100 = 0.3310272% ≈ 0.33%.

نتیجه: برای هر فاز افت ≈ 1.66 V (~0.33% نسبت به 500 V) — بسیار کم و مطلوب.

مثال 2 — برآورد افت سه‌فاز (تقریبی)

برای یک برآورد ساده سه‌فاز (بار متقارن، cosφ ≈ 1) از رابطه تقریبی استفاده می‌کنیم:
ΔV_3ph ≈ √3 × I × R × L

با مقادیر مثال قبل:

1. I × R × L = 160 × 0.00034482 × 30 = 1.655136 V (همان مقدار بالا).
2. √3 ≈ 1.732.
3. ΔV_3ph ≈ 1.732 × 1.655136 = 2.866695552 V (گام‌به‌گام: 1.655136 × 1.732 = 2.866695552).
4. درصد نسبت به 500 V = (2.866695552 ÷ 500) × 100 ≈ 0.5733% ≈ 0.57%.

نتیجه: افت سه‌فاز تقریبی ≈ 2.87 V (~0.57% از 500 V) — باز هم در محدوده قابل قبول طراحی.

مثال 3 — افت نول در حالت نامتعادل

فرض: جریان نول I_n = 60 A و طول یک‌طرفه L = 30 m؛ برای نول از هادی 25 mm² استفاده می‌کنیم.

محاسبات:

1. R_25 = 0.00068964 Ω/m.
2. V_drop_per_m_n = I_n × R_25 = 60 × 0.00068964.
   • 0.00068964 × 60 = 0.0413784 V/m.
3. V_drop_total_n = 0.0413784 × 30 = 1.241352 V.
4. درصد نسبت به 230 V (در مدارهای تک‌فاز) = (1.241352 ÷ 230) × 100 ≈ 0.54%.

توضیح: در صورت وجود هارمونیک یا عدم تعادل مداوم ممکن است جریان نول افزایش یابد؛ در آن موارد باید بررسی کنید که نول 25 mm² کافی است یا نه.

نکات طراحی، نصب و Derating

شرایط جریان مجاز و Derating

مقادیر جریان مجاز وابسته به شرایط نصب (نصب منفرد در هوا، نصب دسته‌ای، داخل کانال یا خاک دفنی) و دمای محیط است. جریان مجاز اعلامی توسط سازنده را ملاک قرار دهید؛ در نصب‌های دسته‌ای یا دماهای بالاتر باید ضرایب کاهش (derating) اعمال شود.

انتخاب تجهیزات حفاظتی

• هماهنگی بین جریان تحمل کابل و تنظیمات کلید/فیوز ضروری است.
• در کاربردهای موتوری جریان راه‌اندازی بسیار بالاتر از جریان دائمی است؛ حفاظت مناسب (کلیدهای موتوری، رله‌های حرارتی/افت) را در طراحی لحاظ کنید.

اتصالات هادی افشان

برای هادی‌های افشان از فیش‌های پرس (ferrule) یا اتصالات پرس‌شده مناسب استفاده کنید تا مقاومت تماس پایین و پایدار بماند. برای هادی‌های بزرگ 50 mm² از کلمپ‌ها و اتصالات با ظرفیت بالا بهره ببرید.

حفاظت مکانیکی

در مسیرهایی که احتمال سایش، ضربه یا تماس مکانیکی وجود دارد از داکت فلزی، لوله محافظ یا روکش اضافی استفاده کنید تا عمر کابل افزایش یابد.

نصب، نگهداری وایمنی کابل افشان مسی (25 + 50 × 3) افشار نژاد

نکات نصب

• شعاع خم مناسب را رعایت کنید تا رشته‌های افشان آسیب نبینند.
• از کشیدن بیش از حد (over-tension) هنگام نصب جلوگیری کنید.
• نقاط اتصال را با گشتاور توصیه‌شده محکم کنید.

نگهداری دوره‌ای

• بازدید بصری برای شناسایی بریدگی، سوختگی یا نفوذ رطوبت انجام دهید.
• نقاط اتصال را با دوربین حرارتی بازدید کنید تا نقاط داغ شناسایی شوند.
• در صورت بروز بو یا دود، برق را قطع و بررسی فنی انجام دهید.

سوالات متداول (FAQ)

آیا نول 25 mm² کافی است؟

در شرایط تعادل بار و بدون هارمونیک شدید معمولاً کافی است؛ اما در صورت عدم تعادل بلندمدت، جریان‌های برگشتی یا هارمونیک‌های بالا باید محاسبه شود و در صورت نیاز سطح مقطع نول افزایش یابد.

این کابل مناسب فضای باز است؟

بستگی به روکش کارخانه دارد؛ اگر قرار است در فضای باز یا در معرض UV نصب شود از نسخه‌های با روکش مناسب یا محافظ مکانیکی استفاده کنید.

چگونه درصد افت ولتاژ را کاهش دهم؟

کاهش طول مسیر، افزایش سطح مقطع هادی یا تقسیم بار بین مدارها و استفاده از تابلوهای محلی می‌تواند افت را کاهش دهد.

سفارش، بسته‌بندی و خدمات

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی وجود دارد.
• برای سفارش‌های عمده قیمت عمده، زمان تأمین و شرایط تحویل را از واحد فروش استعلام نمایید.
• در صورت نیاز به دیتاشیت رسمی، گواهی تست یا مشاوره فنی برای محاسبات دقیق افت ولتاژ و derating، هنگام سفارش اعلام کنید تا مدارک و پشتیبانی لازم ارائه شود.
