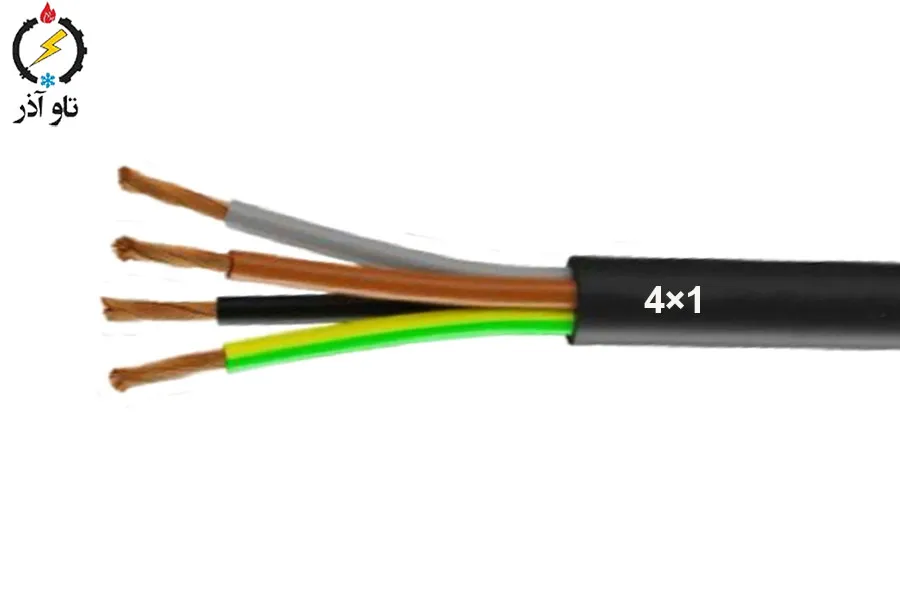

معرفی جامع کابل افشان مسی 1×4 افشار نژاد

کابل افشان مسی 1×4 ساخت برند معتبر افشار نژاد خراسان یک انتخاب اقتصادی و پرکاربرد برای سیم‌کشی‌های داخلی، تابلوها، روشنایی و اتصال تجهیزات کوچک است. این کابل دارای سطح مقطع نامی هادی 1 mm² در چهار رشته است و ولتاژ نامی 500 VAC را پشتیبانی می‌کند. با ضخامت عایق 0.6 mm، ضخامت روکش 0.9 mm و میانگین قطر خارجی 7.9 mm، این کابل برای مسیرهایی که به انعطاف‌پذیری و نصب آسان نیاز دارند طراحی شده است. در ادامه مشخصات کامل، نکات فنی و کاربردی، مثال‌های محاسباتی، توصیه‌های نصب و نگهداری و دلایل انتخاب این کابل آورده شده است.

مشخصات فنی خلاصه

• نام محصول: کابل افشان مسی 1×4 افشار نژاد خراسان (1 meter)
• سازنده (برند): افشار نژاد خراسان
• ولتاژ نامی: 500 VAC
• سطح مقطع هادی: 1 mm² × 4 رشته (1×4)
• ضخامت عایق: 0.6 mm
• ضخامت روکش (غلاف بیرونی): 0.9 mm
• میانگین قطر خارجی: 7.9 mm
• حداکثر مقاومت هادی در 20°C: 19.5 ohm/km (معادل 0.0195 ohm/m)
• جریان مجاز در هوای 30°C: 15 A
• وزن تقریبی: 99 kg/km (معادل 0.099 kg/m)
• نوع کابل: کابل افشان (Flexible Copper Cable)

تشریح فنی و تحلیل کاربردی کابل افشان مسی 1×4 افشار نژاد

ساختار هادی و اهمیت افشان بودن

هادی این کابل از مس افشان تشکیل شده است که نسبت به هادی‌های مفتولی انعطاف‌پذیری بیشتری دارد. این خصوصیت باعث می‌شود کابل‌های افشان برای مسیرهایی که خم‌های متعدد یا نصب در تابلوها و کانال‌های دارای پیچ و خم دارند، مناسب‌تر باشند. در کاربردهای روشنایی، پریزها و اتصال تجهیزات کوچک، کابل 1×4 معمولاً انتخاب اقتصادی و کارآمد است.

مقاومت هادی و محاسبات کاربردی

مقاومت اعلام‌شده: 19.5 ohm/km که معادل 0.0195 ohm/m است. این مقدار امکان محاسبه افت ولتاژ و تلفات توان را فراهم می‌کند:
• مقاومت به ازای هر متر: 0.0195 ohm/m
• اگر جریان عبوری 15 A باشد، افت ولتاژ در هر متر ≈ 0.2925 V/m (محاسبه: 15 × 0.0195 = 0.2925).
• برای مثال، در یک مسیر 10 meter، افت ولتاژ کل ≈ 2.925 V که نسبت به مرجع 230 V ≈ 1.27% است (2.925 / 230 × 100 ≈ 1.27%).
این محاسبات نشان می‌دهد در مسیرهای کوتاه و برای بارهای کم این کابل عملکرد مناسبی دارد؛ اما برای طول‌های بیشتر یا جریان بالاتر باید سایز کابل بازبینی شود.

جریان مجاز و شرایط بهره‌برداری

جریان مجاز اعلام‌شده برای این کابل 15 A در هوای 30°C است. در شرایط نصب متفاوت باید ضریب تصحیح اعمال شود، از جمله: نصب در دسته، نصب در کانال بدون تهویه، محیط‌های با دمای بالاتر یا دفن کابل. این شرایط می‌توانند جریان مجاز مؤثر را کاهش دهند؛ بنابراین در طراحی نهایی از جداول استاندارد و دیتاشیت تولیدکننده استفاده کنید.

کاربردهای معمول کابل افشان مسی 1×4 افشار نژاد

• سیم‌کشی روشنایی داخلی ساختمان‌ها و واحدهای مسکونی
• اتصال پریزها و کلیدها در مدارهای کم‌مصرف
• کابل‌کشی در تابلوهای فرمان کوچک و تجهیزات کنترلی
• اتصال دستگاه‌های الکترونیکی و لوازم خانگی با جریان پایین
• استفاده در سیستم‌های کنترل و سنسورها در کارگاه‌ها و محیط‌های صنعتی سبک

مزایا و محدودیت‌ها کابل افشان مسی 1×4 افشار نژاد

مزایا

• انعطاف‌پذیری بالا نسبت به کابل‌های مفتولی با همان سطح مقطع، مناسب برای مسیرهای پیچیده.
• قیمت اقتصادی برای کاربردهای روشنایی و مدارهای کم‌مصرف.
• وزن سبک (≈ 0.099 kg/m) که حمل و نصب را ساده می‌کند.
• مناسب برای تابلوها و اتصالاتی که نیاز به نصب سریع و مرتب دارند.

محدودیت‌ها

• جریان مجاز محدود (15 A) که برای بارهای سنگین مناسب نیست.
• مقاومت هادی نسبتا بالا در مقایسه با مقاطع بزرگ‌تر که منجر به افت ولتاژ بیشتر در مسیرهای طولانی می‌شود.
• برای نصب در خاک یا محیط‌های مرطوب/خورنده ممکن است نیاز به کابل‌هایی با عایق و روکش ویژه باشد.

نکات نصب، ایمنی و نگهداری

نکات نصب

• شعاع خمش مجاز را رعایت کنید تا به هادی یا عایق آسیب نرسد.
• انتهای کابل را با پرس سرسیم مناسب یا ترمینال استاندارد مجهز کنید تا مقاومت تماس پایین و اتصال پایدار برقرار شود.
• در مسیرهایی که کابل‌ها کنار هم قرار می‌گیرند، از ضریب تصحیح جریان استفاده کنید تا تجمع حرارت افزایش نیابد.
• در محل‌هایی که احتمال سایش وجود دارد از لوله یا محافظ مکانیکی استفاده کنید.

ایمنی و نگهداری

• قبل از راه‌اندازی، تست مقاومت عایق و پیوستگی انجام شود.
• بازرسی دوره‌ای برای بررسی پارگی، سایش یا تغییر رنگ عایق انجام دهید.
• در صورت مشاهده افزایش دما در اتصالات، سریعاً بررسی و رفع کنید.
• کابل را در محیط خشک و دور از تابش مستقیم آفتاب و مواد شیمیایی نگهداری کنید.

مقایسه با کابل‌های هم‌رده و گزینه‌های جایگزین

• در مقابل کابل 1×2 یا 1×3: کابل 1×4 برای مدارهایی که به چهار رشته نیاز دارند (مثلاً فاز، نول، ارت و یک خط کنترل) مناسب‌تر است.
• در مقابل کابل 1.5 mm² یا 2.5 mm²: اگر طول مسیر یا جریان افزایش یابد، ارتقاء به مقطع بالاتر (مثلاً 1.5 یا 2.5 mm²) برای کاهش افت ولتاژ توصیه می‌شود.
• در محیط‌های خاص (دفن، روغنی، خورنده): از کابل‌هایی با عایق مخصوص مانند XLPE یا HFFR استفاده کنید.

پرسش‌های متداول (FAQ)

آیا این کابل مناسب سیم‌کشی روشنایی در یک آپارتمان است؟

بله. برای مدارهای روشنایی و پریزهای کم‌مصرف که جریان نامی تا 15 A دارند، کابل افشان 1×4 انتخاب مناسبی است. اگر طول مسیر یا بار افزایش یابد، محاسبه افت ولتاژ و انتخاب سایز بزرگ‌تر لازم است.

اگر طول مسیر 20 meter باشد، افت ولتاژ چقدر می‌شود؟

با جریان 15 A و مقاومت 0.0195 ohm/m، افت ولتاژ در هر متر ≈ 0.2925 V؛ برای 20 meter افت کل ≈ 5.85 V که نسبت به 230 V ≈ 2.54% است. این مقدار معمولاً در محدوده قابل قبول برای مدارهای روشنایی (زیر 3%) قرار می‌گیرد، اما نزدیک به حد است.

آیا این کابل قابل استفاده در تابلوهای برق است؟

بله، در تابلوهای داخلی و برای اتصالات با جریان تا 15 A مناسب است. در مواردی که نیاز به جریان بالاتر یا اتصالات سنگین است از مقاطع مناسب‌تر و ترمینال‌های استاندارد استفاده کنید.
