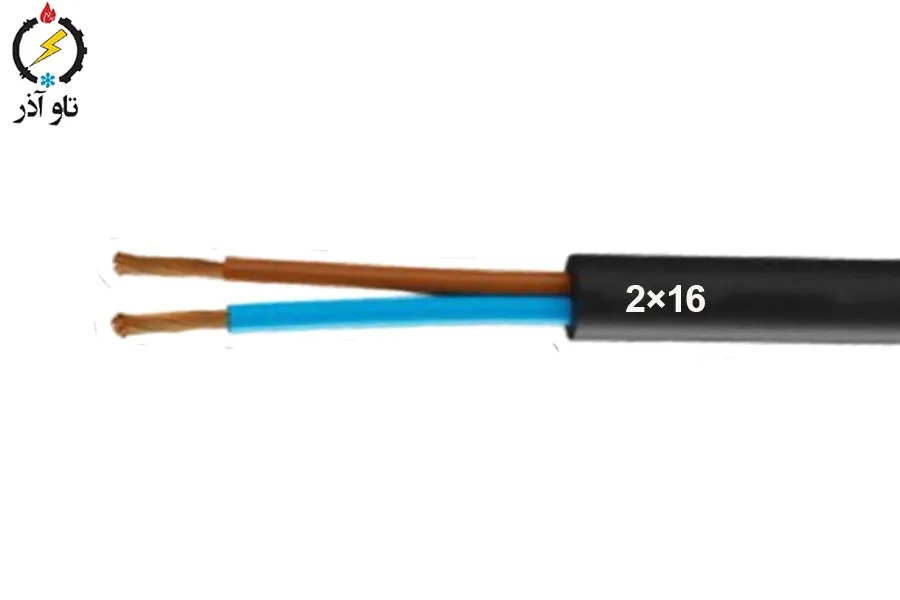

کابل افشان مسی 16 × 2 افشار نژاد خراسان

معرفی کلی کابل افشان مسی 16 × 2 افشار نژاد

کابل افشان مسی 16 × 2 تولید شرکت افشار نژاد خراسان یک کابل دو‌رشته‌ای انعطاف‌پذیر و پرکاربرد است که هر هادی آن دارای سطح مقطع 16 mm² می‌باشد. این کابل با ولتاژ نامی 500 VAC، عایق 1 mm و روکش 1.6 mm برای مصارف تابلوئی، فیدرهای کوتاه تا متوسط، تغذیه دستگاه‌ها و ماشین‌آلات سبک و متوسط و همچنین کاربردهای صنعتی-تأسیساتی مناسب است. ساختار افشان هادی‌ها نصب در خم‌ها و ورود به ترمینال‌ها را آسان می‌کند؛ ضخامت مناسب عایق و روکش نیز حفاظت مکانیکی قابل‌قبولی فراهم می‌آورد. واحد فروش: 1 meter (برش متری برای پروژه‌ها).

مشخصات فنی کابل افشان مسی 16 × 2 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible cable)
• پیکربندی: 2 × 16 mm² (دو رشته)
• ولتاژ نامی: 500 VAC
• ضخامت عایق: 1 mm
• ضخامت روکش: 1.6 mm
• میانگین قطر خارجی: 20 mm
• حداکثر مقاومت هادی در 20°C: 1.21 Ω/km
• جریان مجاز در هوای 30°C: 79 A
• وزن تقریبی: 600 kg/km (معادل 0.6 kg/m)
• واحد فروش: 1 meter

مزایا و نقاط قوت کابل افشان مسی 16 × 2 افشار نژاد

انعطاف‌پذیری و سهولت نصب

هادی‌های افشان این کابل امکان عبور از خم‌ها، نصب در تابلوها و اتصال به ترمینال‌های فشرده را ساده می‌کند؛ این خصوصیت زمان نصب و هزینه نیروی انسانی را کاهش می‌دهد.

مناسب برای فیدرهای کوتاه تا متوسط

سطح مقطع 16 mm² و جریان مجاز 79 A این کابل را برای فیدرهای تک‌فاز یا دو‌رشته در مسیرهای داخل ساختمان، اتاق‌های برق و تغذیه ماشین‌آلات سبک تا متوسط مناسب می‌سازد.

حفاظت مکانیکی و پایداری الکتریکی

عایق 1 mm و روکش 1.6 mm حفاظت مناسبی در برابر سایش جزئی و برخورد ایجاد می‌کند؛ مقاومت هادی مشخص (1.21 Ω/km) امکان محاسبات دقیق افت ولتاژ را می‌دهد.

اقتصادی و جمع‌وجور

استفاده از یک کابل دو‌رشته‌ای به‌جای دو کابل منفرد، مدیریت مسیر، بست‌ها و اتصالات را ساده‌تر و مقرون‌به‌صرفه‌تر می‌کند.

تبدیل پارامترها به واحد مهندسی و مبانی محاسبه

برای محاسبات مهندسی ابتدا مقاومت و وزن بر متر را محاسبه می‌کنیم و سپس فرمول افت ولتاژ را معرفی می‌کنیم.

مقاومت بر متر — گام‌به‌گام

• مقدار اعلام‌شده: 1.21 Ω/km.
• تبدیل به Ω/m: 1.21 ÷ 1000 = 0.00121 Ω/m.
• نتیجه: R_per_m = 0.00121 Ω/m.

وزن بر متر

• وزن اعلامی: 600 kg/km.
• تبدیل به kg/m: 600 ÷ 1000 = 0.6 kg/m.

فرمول پایه افت ولتاژ

برای یک هادی تک‌فاز (یک‌طرف):
V_drop_one_way = I × R_per_m × L
که در آن:

• I = جریان عبوری (A)
• R_per_m = مقاومت بر حسب Ω/m
• L = طول یک‌طرفه مسیر (m)

برای افت حلقه (رفت و برگشت) مقدار تک‌فاز را در 2 ضرب کنید یا طول رفت و برگشت را دو برابر لحاظ نمایید.
برای برآورد سه‌فاز و بار متقارن (فرض cosφ ≈ 1) می‌توان تقریباً نوشت:
ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732)

نکته فنی: محاسبات دقیق سه‌فاز برای مصارف صنعتی باید راکتانس کابل و ضریب توان را نیز لحاظ کنند؛ اعداد زیر برای برآورد سریع و صفحات محصول مناسب‌اند.

مثال‌های عددی گام‌به‌گام

(اعداد با ارقام انگلیسی نوشته شده‌اند؛ هر گام محاسبه‌شده تا خطاهای عددی حذف شود.)

مثال 1 — جریان نامی و مسیر کوتاه

• فرض: I = 79 A (جریان مجاز)، L = 20 m.
  گام‌ها:

1. R_per_m = 0.00121 Ω/m.
2. V_drop_per_m = 79 × 0.00121 = 0.09559 V/m.
   • (محاسبه: 0.00121 × 79 → 0.00121 × (80 − 1) = 0.0968 − 0.00121 = 0.09559)
3. V_drop_total (یک‌طرفه) = 0.09559 × 20 = 1.9118 V.
4. درصد افت نسبت به 500 V = (1.9118 ÷ 500) × 100 = 0.38236%.
5. برآورد سه‌فاز (تقریبی): ΔV_3ph ≈ 1.732 × 1.9118 = 3.310 V → درصد ≈ 0.662%.

تفسیر: در شرایط جریان نامی و مسیر 20 m، افت ولتاژ بسیار کم است و برای اغلب کاربردهای توزیع داخلی قابل قبول است.

مثال 2 — مسیر متوسط، جریان متوسط

• فرض: I = 50 A, L = 30 m.
  گام‌ها:

1. V_drop_per_m = 50 × 0.00121 = 0.0605 V/m.
2. V_drop_total = 0.0605 × 30 = 1.815 V.
3. درصد نسبت به 500 V = (1.815 ÷ 500) × 100 = 0.363%.
4. ΔV_3ph ≈ 1.732 × 1.815 = 3.145 V → درصد ≈ 0.629%.

مثال 3 — شرایط سنگین برای برآورد ایمنی

• فرض: I = 100 A, L = 50 m (جریان بالاتر از جریان مجاز برای برآورد ایمنی).
  گام‌ها:

1. V_drop_per_m = 100 × 0.00121 = 0.121 V/m.
2. V_drop_total = 0.121 × 50 = 6.05 V.
3. درصد نسبت به 500 V = (6.05 ÷ 500) × 100 = 1.21%.
4. ΔV_3ph ≈ 1.732 × 6.05 = 10.48 V → درصد ≈ 2.10%.

توجه: جریان دائمی بالاتر از جریان مجاز باعث افزایش دما و احتمال آسیب دیدن کابل می‌شود — برای چنین شرایطی باید سطح مقطع بزرگ‌تر انتخاب یا مسیرهای موازی در نظر گرفته شود.

مثال 4 — مسیر کوتاه و بار سبک

• فرض: I = 20 A, L = 10 m.

1. V_drop_per_m = 20 × 0.00121 = 0.0242 V/m.
2. V_drop_total = 0.0242 × 10 = 0.242 V.
3. درصد نسبت به 500 V = (0.242 ÷ 500) × 100 = 0.0484%.

نتیجه: برای بارهای کم و مسیرهای کوتاه افت ولتاژ کاملاً ناچیز است.

نکته: اگر مرجع ولتاژ شما 230 V است (مدار تک‌فاز در شبکه معمولی)، درصد افت نسبت به 230 V تقریباً دو برابر درصد نسبت به 500 V است — هنگام ارائه به مشتریان تک‌فاز این نکته را لحاظ کنید.

نکات نصب، Derating و ایمنی

شرایط Derating

• جریان مجاز 79 A معمولاً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شود.
• اگر کابل در دسته‌های چندتایی نصب شود، داخل لوله یا کانال بسته قرار گیرد، یا در دمای محیط بالاتر کار کند، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز کاهش می‌یابد. برای مثال نصب دسته‌ای یا داخل ترانک بسته ممکن است جریان مجاز را به‌طور محسوس کاهش دهد — برای مقادیر دقیق به دیتاشیت و جداول استاندارد مراجعه کنید.

اتصالات و پایان هادی

• برای هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده (crimp) استفاده کنید تا از افزایش مقاومت تماس و ایجاد نقاط داغ جلوگیری شود.
• در اتصال به شینه یا ترمینال، از پیچ و گشتاور مناسب طبق توصیه سازنده استفاده کنید.

شعاع خم و کشش مجاز

• حداقل شعاع خم را مطابق دیتاشیت یا قوانین نصب رعایت کنید؛ به‌طور عمومی برای کابل‌های افشان شعاع خم در حالت نصب ثابت معمولاً چند برابر قطر خارجی است (مثلاً 4 تا 6 × قطر خارجی) ولی مقدار دقیق را از دیتاشیت کارخانه تأیید کنید.
• از کشیدن با نیروی بیش از حد هنگام نصب جلوگیری کنید تا ساختار رشته‌ای هادی آسیب نبیند.

حفاظت مکانیکی و محیطی

• در مسیرهایی که احتمال سایش یا ضربه وجود دارد از داکت فلزی یا لوله محافظ استفاده کنید.
• برای نصب‌های بیرونی یا در معرض اشعه UV از کابل‌هایی با روکش مناسب یا محافظ مکانیکی بهره ببرید.

انتخاب تجهیزات حفاظتی

• انتخاب کلیدها و فیوزها باید با توجه به جریان بار دائمی، جریان راه‌اندازی (در مصارف موتوری) و شرایط نصب انجام شود تا هم کابل و هم تجهیزات محافظت شوند.

نگهداری و بازرسی دوره‌ای

• بازدید بصری دوره‌ای برای تشخیص بریدگی، سوختگی یا تغییر رنگ روکش.
• بررسی نقاط اتصال با دوربین حرارتی جهت شناسایی نقاط داغ و افزایش مقاومت تماس.
• در پروژه‌های حساس انجام تست عایقی و اندازه‌گیری مقاومت هادی در فواصل معین توصیه می‌شود.
• در صورت مشاهده بوی سوختگی یا دود، فوراً برق را قطع و بررسی فنی انجام دهید.

سوالات متداول (FAQ) — کوتاه

• آیا این کابل برای فضای باز مناسب است؟
  روکش استاندارد معمولاً برای نصب داخلی طراحی شده است؛ برای فضای باز از نسخه‌های مقاوم به UV یا محافظ مکانیکی استفاده کنید.
• آیا می‌توان از این کابل برای موتورهای بزرگ استفاده کرد؟
  برای موتورهایی که جریان راه‌اندازی و جریان نامی بالاتر دارند باید محاسبات جریان و هماهنگی حفاظتی انجام شود؛ در صورت نیاز سطح مقطع بزرگ‌تر پیشنهاد می‌شود.
• نول در کابل 2×16 چگونه منظور می‌شود؟
  کابل 2×16 دو هادی مستقل دارد؛ کاربرد تک‌فاز، فاز و نول یا فاز و فاز بسته به سیستم شما می‌تواند متفاوت باشد — هنگام سفارش مشخص کنید.

سفارش، بسته‌بندی و خدمات فنی

• واحد فروش: 1 meter — برش متری و بسته‌بندی سفارشی موجود است.
• برای سفارش‌های پروژه‌ای ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی روی قرقره امکان‌پذیر است.
• تیم فنی ما می‌تواند محاسبات افت ولتاژ، derating، انتخاب حفاظتی و پیشنهاد اتصالات مناسب را براساس شرایط نصب شما انجام دهد.
• استعلام و سفارش: 02177751990
