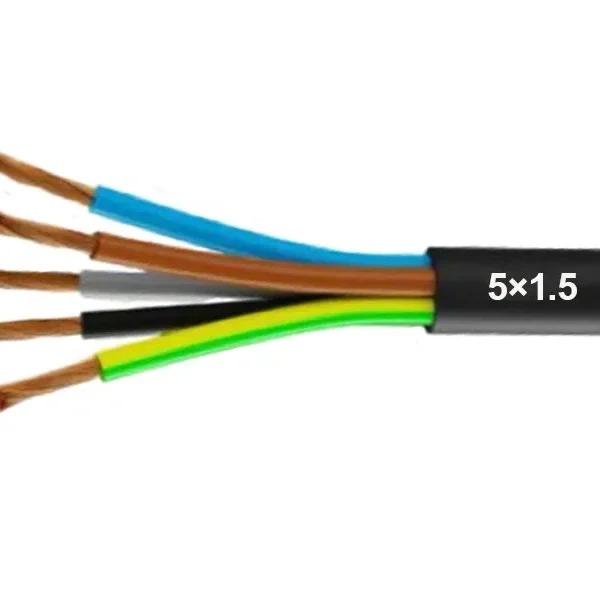

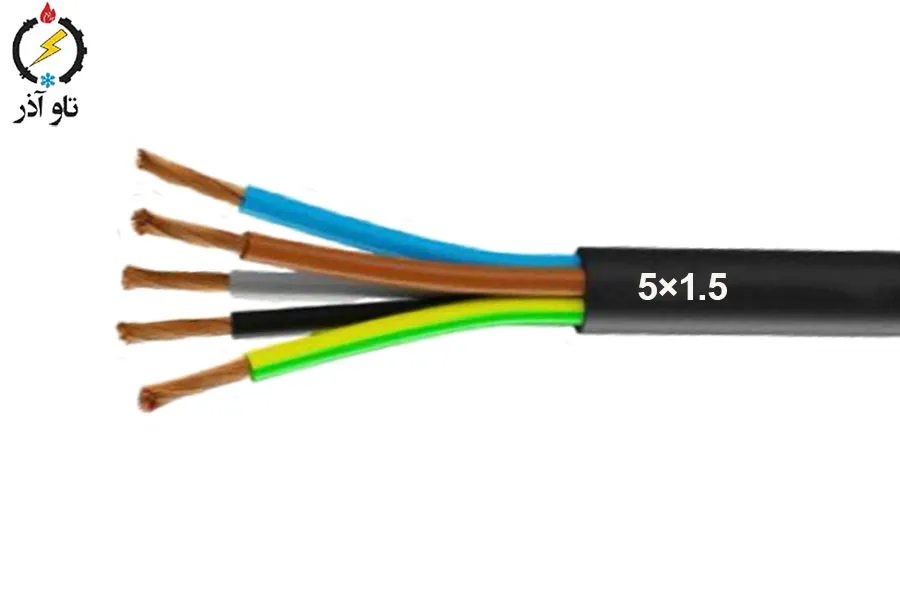

کابل افشان مسی 1.5 × 5 افشار نژاد خراشان (1 متر)

معرفی کلی کابل افشان مسی 1.5 × 5 افشار نژاد

کابل افشان مسی 1.5 × 5 ساخت افشار نژاد خراشان یک کابل چند‌رشته‌ای طراحی شده برای توزیع هم‌زمان چند مدار کم‌تا‌متوسط در یک روکش منظم است. معمولاً ترکیب سه فاز + نول + ارت یا هر ترکیب پنج‌رشته‌ی دیگری را می‌توان با این کابل پیاده‌سازی کرد؛ کاربردهای رایج شامل مسیرهای روشنایی، توزیع پریزها در واحدهای مسکونی و تجاری کوچک، کابل رابط تابلوها و استفاده در پنل‌های کنترل است. واحد فروش بر حسب 1 meter است تا مشتری بتواند دقیقاً متراژ مورد نیاز پروژه را سفارش دهد.

مشخصات فنی کلیدی کابل افشان مسی 1.5 × 5 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان
• تعداد و سطح مقطع هادی‌ها: 5 × 1.5 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.7 mm
• ضخامت روکش (Sheath): 1.1 mm
• میانگین قطر خارجی کابل: 10.3 mm
• حداکثر مقاومت هادی در 20°C: 13.3 Ω/km
• جریان مجاز در هوای 30°C: 18 A
• وزن تقریبی: 174 kg/km
• واحد فروش: 1 meter

مزایا کابل افشان مسی 1.5 × 5 افشار نژاد

یکپارچگی مسیر و نظم کابل‌کشی

به‌جای کشیدن چند کابل مجزا برای فازها و نول و ارت، استفاده از یک کابل پنج‌رشته باعث نظم بیشتر در داخل داکت، کاهش مصرف بست و سرعت اجرای بالاتر می‌شود. در تابلوها هم مرتب بودن هادی‌ها خوانایی مدار و عیب‌یابی را ساده‌تر می‌کند.

انعطاف‌پذیری و سهولت نصب

هادی افشان رشته‌ای نصب در مسیرهای خم‌دار و اتصال در ترمینال‌های فشرده را ساده می‌کند. برای نصب‌های داخل سقف کاذب، داکت‌های تنگ و عبور از کانال‌ها مناسب است.

تعادل هزینه و عملکرد

سطح مقطع 1.5 mm² برای مدارهای روشنایی و بسیاری از مدارهای پریز سبک اقتصادی و کارا است؛ جریان مجاز 18 A برای اکثر کاربردهای روشنایی و مصرف‌کننده‌های کم‌مصرف کافیست و هزینه‌ها را بهینه می‌سازد.

حفاظت و دوام پایه

عایق 0.7 mm و روکش 1.1 mm حفاظت مکانیکی و الکتریکی اولیه‌ای برای نصب‌های داخلی فراهم می‌نمایند. در محیط‌های خاص (فضای باز، رطوبت، تماس با روغن) پیشنهاد می‌شود از محافظ یا کابل ویژه استفاده شود.

کاربردها و موارد استفاده کابل افشان مسی 1.5 × 5 افشار نژاد

مصارف مسکونی و روشنایی

• سیم‌کشی چراغ‌ها، لوسترها و مدارهای روشنایی که نیاز به چند مسیر هم‌زمان دارند.
• توزیع داخلی در واحدهای مسکونی و آپارتمان‌ها.

مصارف تجاری و اداری

• تغذیه روشنایی و پریزهای کم‌مصرف در دفاتر و فروشگاه‌ها.
• کابل‌کشی اتاق‌های برق کوچک و تابلوهای توزیع محلی.

تابلوها و پنل‌های کنترل

• کابل رابط بین ماژول‌ها و ترمینال‌های داخل تابلوها که نیاز به چند هادی در یک روکش دارند.

کاربردهای صنعتی سبک

• مدارهای فرمان و کنترل با جریان کم در خطوط تولید سبک و کارگاه‌ها.

محاسبات فنی و افت ولتاژ — مثال‌های عددی

برای تصمیم‌گیری مهندسی لازم است مقاومت هادی را به Ω/m تبدیل کنیم و افت ولتاژ را محاسبه نماییم.

تبدیل مقاومت به Ω/m

• مقاومت اعلام‌شده: 13.3 Ω/km
• تبدیل به Ω/m: 13.3 ÷ 1000 = 0.0133 Ω/m

(گام‌به‌گام: 13.3 per 1000 m → 13.3/1000 = 0.0133 Ω/m)

وزن بر متر

• وزن اعلام‌شده: 174 kg/km → وزن بر متر = 174 ÷ 1000 = 0.174 kg/m

فرمول پایه افت ولتاژ

V_drop (V) = I × R_per_m × L
که در آن I جریان مصرفی (A)، R_per_m مقاومت هادی بر حسب Ω/m و L طول یک‌طرفه بر حسب m است. برای افت حلقه (رفت و برگشت) باید نتیجه را در 2 ضرب کنید یا طول حلقه (رفت+برگشت) را استفاده نمایید.

مثال محاسبه 1 — جریان نامی 18 A، طول یک‌طرفه 10 m

1. R_per_m = 0.0133 Ω/m
2. I = 18 A
3. V_drop_per_m = I × R_per_m = 18 × 0.0133 = 0.2394 V/m.
   (گام‌به‌گام: 18 × 0.0133 = 18 × 133 ÷ 10000 = 2394 ÷ 10000 = 0.2394)
4. V_drop_total (10 m) = 0.2394 × 10 = 2.394 V.
5. درصد افت نسبت به 230 V = (2.394 ÷ 230) × 100 ≈ 1.041%.

نتیجه: برای جریان نامی و طول 10 m افت ولتاژ ≈ 2.39 V (~1.04%) است که برای روشنایی و بسیاری از بارهای معمول قابل قبول می‌باشد.

مثال محاسبه 2 — جریان نامی 18 A، طول یک‌طرفه 20 m

• V_drop_total = 0.2394 × 20 = 4.788 V.
• درصد افت ≈ (4.788 ÷ 230) × 100 ≈ 2.082%.

در مسیرهای طولانی‌تر افت به‌سرعت بالا می‌رود؛ برای طول 20 m افت ≈ 2.08% که هنوز در بسیاری از پروژه‌ها قابل قبول است، ولی اگر نیاز به افت کمتر از 1% دارید باید سطح مقطع افزایش یابد یا طراحی مسیر بازنگری شود.

مثال محاسبه 3 — جریان 10 A، طول یک‌طرفه 10 m

• V_drop_per_m = 10 × 0.0133 = 0.133 V/m.
• V_drop_total = 0.133 × 10 = 1.33 V → درصد ≈ 0.578%.

مثال محاسبه 4 — شرایط حساس: جریان 18 A، طول یک‌طرفه 30 m

• V_drop_total = 0.2394 × 30 = 7.182 V → درصد ≈ 3.123%.
  توضیح: در این حالت افت بیش از 3% شده و معمولاً در طراحی‌های استاندارد برای مدارهای حیاتی یا حساس مناسب نیست؛ باید سطح مقطع افزایش یابد یا از تقسیم مدار استفاده شود.

نکته عملی: برای محاسبه افت حلقه (رفت و برگشت)، مقدار افت ولتاژ تک‌طرفه را در 2 ضرب کنید؛ مثلاً برای مثال 1 افت حلقه ≈ 4.788 V (~2.082%).

نکات نصب، نگهداری و ایمنی کابل افشان مسی 1.5 × 5 افشار نژاد

نکات نصب مهم

• از ابزار مناسب برای لخت کردن عایق استفاده کنید تا رشته‌ها آسیب نبینند.
• برای هادی‌های افشان از فیش کابل‌شو (ferrule) یا کانکتورهای پرس‌شده استفاده کنید تا از افزایش مقاومت تماس و نقاط داغ جلوگیری شود.
• شعاع خم را رعایت کنید؛ خم‌های تند باعث خستگی و شکستن رشته‌ها می‌شود.
• از کشیدن بیش از حد در هنگام فییدینگ کابل خودداری کنید تا ساختار رشته‌ای حفظ شود.

شرایط Derating و اثرات جانبی

• جریان مجاز 18 A برای نصب منفرد در هوا و دمای محیط 30°C اعلام شده است.
• اگر کابل در دسته‌های چندتایی قرار گیرد، داخل لوله نصب شود یا در دمای بالاتر کار کند، باید ضرایب کاهش (derating) اعمال شود که جریان مجاز را کاهش می‌دهد.
• نصب در کانال‌های بسته یا کنار منابع گرما نیاز به بازنگری در انتخاب سطح مقطع دارد.

نگهداری و بازرسی دوره‌ای

• بازدید بصری دوره‌ای برای شناسایی بریدگی، ساییدگی یا تغییر رنگ عایق انجام دهید.
• نقاط اتصالی را برای تشخیص نقاط داغ کنترل کنید؛ هر گونه گرم‌شدن غیرطبیعی را بررسی و اصلاح نمایید.
• در صورت مشاهده هرگونه بوی سوختگی یا دود، برق را قطع و بررسی فنی انجام دهید.

هشدارهای ایمنی

• پیش از هر عملیات برقی، برق مدار را قطع کنید.
• از تجهیزات حفاظتی مناسب (دستکش عایق، عینک، ابزار ایمن) استفاده کنید.
• نصب را مطابق مقررات ملی و استانداردهای مربوطه انجام دهید و در پروژه‌های حساس از مهندس برق مشورت بگیرید.

سوالات متداول (FAQ) — کوتاه و کاربردی

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل‌های افشان با روکش استاندارد معمولاً برای نصب مستقیم در فضای باز یا در معرض تابش مستقیم آفتاب و رطوبت مناسب نیستند؛ برای فضای باز از کابل‌های دارای روکش مقاوم یا محافظ مکانیکی استفاده کنید.

جریان مجاز 18 A در چه شرایطی اعلام شده است؟

این مقدار برای نصب منفرد در هوا و دمای محیط 30°C معتبر است. شرایط نصب متفاوت باعث تغییر ظرفیت حرارتی و نیاز به derating می‌شود.

آیا می‌توان از این کابل برای موتور استفاده کرد؟

برای موتورهای کوچک یا تجهیزات با جریان راه‌اندازی پایین ممکن است مناسب باشد؛ برای موتورهای بزرگ و بارهای دارای جریان راه‌اندازی زیاد باید سطح مقطع مناسب‌تر یا کابل مخصوص موتور انتخاب شود.

توصیه‌های خرید و سفارش

• واحد فروش 1 meter است؛ قبل از ثبت سفارش طول مسیر را دقیق محاسبه کنید.
• برای سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین نمایید.
• در صورت نیاز به مدارک فنی یا گواهی‌نامه‌های تست هنگام سفارش ذکر کنید تا مدارک مرتبط ارائه شود.
• در صورت تردید در انتخاب سطح مقطع یا نوع کابل، تیم فنی ما محاسبات دقیق (جریان، افت ولتاژ، derating) را برای پروژه شما انجام می‌دهد.
