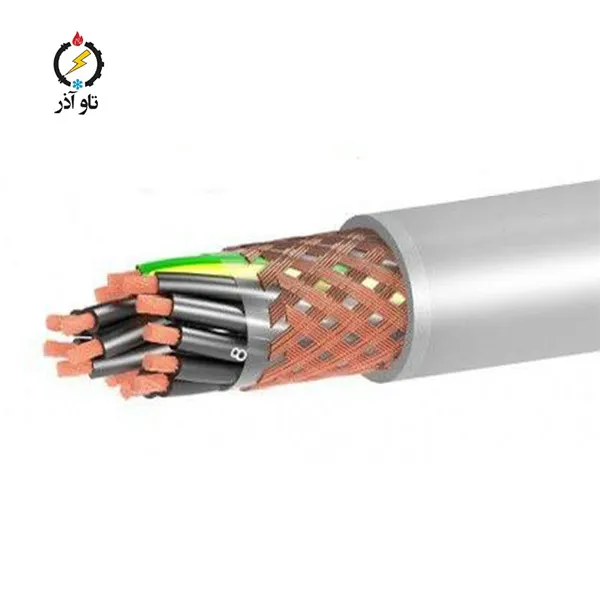

معرفی کلی کابل افشان شیلد دار 4 × 2.5 سیمیا

کابل افشان شیلد دار 4 × 2.5 سیمیا یک کابل فشارضعیف و چندمنظوره است که برای کاربردهای تابلوئی، کابل رابط تجهیزات، سیستم‌های روشنایی و مسیرهای کنترل صنعتی طراحی شده است. این کابل چهار رشته‌ای با سطح مقطع هر رشته 2.5 mm² ترکیبی از انعطاف‌پذیری هادی‌های افشان، مقاومت الکتریکی پایین و شیلد حفاظتی برای کاهش نویز الکترومغناطیسی را ارائه می‌دهد. روکش PVC متداول در این کابل، حفاظت مکانیکی و سازگاری با محیط‌های داخلی را تضمین می‌کند. با کدبندی H05VVH2-F و مطابق با استانداردهای DIN/VDE 0271/0276، این کابل برای مصارف صنعتی سبک تا متوسط و نصب‌های داخلی گزینه‌ای قابل‌اعتماد است.

مشخصات فنی کلیدی کابل افشان شیلد دار 4 × 2.5 سیمیا

پارامترهای اعلام‌شده

– نوع سیم: کابل فشارضعیف، کابل برق افشان

– تعداد رشته: 4

– سطح مقطع هر رشته: 2.5 mm²

– جنس روکش: PVC

– حداکثر مقاومت هادی در 20°C: 7.98 Ω/km

– میانگین قطر کلی: width 17 mm / thickness 5.6 mm

– کدبندی: DIN/VDE 0271/0276 H05VVH2-F

– ولتاژ اسمی U0/U: 450/750 V

– محدوده دمایی نصب متحرک (flexible): -5°C to +70°C

– محدوده دمایی نصب ثابت (fixed): -30°C to +70°C

مزایا و نقاط قوت کابل افشان شیلد دار 4 × 2.5 سیمیا

کابل افشان شیلد دار 4 × 2.5 mm² سیمیا به دلیل ترکیب مشخصات زیر برای بسیاری از پروژه‌ها مناسب است: سطح مقطع 2.5 mm² که تعادل مناسبی بین ظرفیت جریان و اندازه کابل ایجاد می‌کند؛ شیلد حفاظتی که عملکرد سیگنال و کنترل را در مجاورت منابع نویز حفظ می‌کند؛ مقاومت هادی پایین که منجر به افت ولتاژ کمتر و راندمان بالاتر می‌گردد؛ و تطابق با استاندارد DIN/VDE که اعتماد پروژه‌ها و بازرسی‌ها را آسان می‌کند. این کابل برای مسیرهای داخلی، کابل‌کشی در تابلوها، خطوط رابط ماشین‌آلات و سیستم‌های روشنایی تجاری و اداری بسیار مناسب است.

جزئیات ساختاری و مواد کابل افشان شیلد دار 4 × 2.5 سیمیا

هادی: هادی‌های این کابل از مس افشان (stranded copper) تشکیل شده‌اند تا انعطاف و سهولت نصب در مسیرهای دارای خم و پیچ را فراهم کنند. هادی افشان همچنین در اتصالات متحرک و در مواردی که کابل‌کشی نیاز به جابجایی محدود دارد کارایی بهتری نسبت به هادی مفتولی دارد.

عایق: عایق هر رشته از مواد مناسب انتخاب شده تا پایداری الکتریکی و مکانیکی مورد نیاز عملیات را تأمین کند و با روکش PVC سازگار باشد.

روکش: روکش خارجی PVC محافظت مکانیکی، مقاومت در برابر سایش سطحی و قابلیت رنگ‌بندی برای شناسایی آسان در پروژه‌ها را فراهم می‌آورد.

شیلد: لایه شیلد دور رشته‌ها قرار می‌گیرد و می‌تواند از نوع فویل، بافت فلزی یا ترکیبی باشد؛ شیلد باعث کاهش تداخل الکترومغناطیسی ورودی و خروجی می‌شود و برای کاربردهای حساس به نویز ضروری است.

مشخصات الکتریکی و محاسبات مهندسی

تبدیل مقاومت از Ω/km به Ω/m

مقدار اعلام‌شده: 7.98 Ω/km.

تبدیل به Ω/m: 7.98 ÷ 1000 = 0.00798 Ω/m.

نتیجه: R_per_m = 0.00798 Ω/m.

این مقدار در محاسبات افت ولتاژ و تعیین تلفات حرارتی نقش پایه‌ای دارد.

فرمول افت ولتاژ و مثال‌های عددی

فرمول پایه برای افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

برای افت رفت و برگشت (حلقه) مقدار را در 2 ضرب کنید یا طول را دو برابر لحاظ کنید. برای برآورد سه‌فاز تقریباً: ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732). در ادامه مثال‌هایی برای کمک به تصمیم‌گیری آورده شده است:

مثال 1 — مدار روشنایی کوچک: I = 10 A، L = 10 m

R_per_m = 0.00798 Ω/m

V_drop_per_m = 10 × 0.00798 = 0.0798 V/m

V_drop_total = 0.0798 × 10 = 0.798 V

درصد افت نسبت به 230 V = (0.798 ÷ 230) × 100 ≈ 0.347% — معمولاً قابل‌قبول برای مدارهای روشنایی.

مثال 2 — بار نزدیک به جریان مجاز: I = 26 A، L = 10 m

V_drop_per_m = 26 × 0.00798 = 0.20748 V/m

V_drop_total = 0.20748 × 10 = 2.0748 V

درصد افت نسبت به 230 V ≈ (2.0748 ÷ 230) × 100 ≈ 0.902% — کمتر از 1% برای طول کوتاه؛ برای طول‌های بلندتر باید بررسی شود.

مثال 3 — مسیر طولانی: I = 26 A، L = 50 m

V_drop_total = 0.20748 × 50 = 10.374 V

درصد افت نسبت به 230 V ≈ 4.51% — در این حالت افت قابل‌توجه است و افزایش سطح مقطع یا فیدر موازی پیشنهاد می‌شود.

ابعاد مکانیکی و نکات نصب کابل افشان شیلد دار 4 × 2.5 سیمیا

با میانگین قطر کلی width = 17 mm و thickness = 5.6 mm، این کابل در دسته کابل‌های با قطر متوسط قرار می‌گیرد و برای نصب در داکت‌های استاندارد تابلو و مسیرهای داخلی مناسب است. نکات نصب عملیاتی شامل:

– رعایت شعاع خم مجاز: از خم کردن بیش از حد جلوگیری کنید تا رشته‌های افشان آسیب نبینند.

– مدیریت حرارتی در دسته‌های کابل: هنگام قرار دادن چند کابل در یک داکت، با توجه به افزایش دمای محیط و کاهش تبادل حرارتی، جریان مجاز و افت ولتاژ ممکن است تغییر کند؛ در این شرایط جدول‌های آمپاس و دستورالعمل‌های استاندارد را مدنظر قرار دهید.

– محافظت مکانیکی: در مسیرهای با احتمال سایش یا برخورد، از داکت یا لوله محافظ استفاده کنید.

– جداسازی سیگنال و قدرت: برای کاهش القا، کابل‌های شیلددار سیگنال و کابل‌های قدرت را از هم جدا نگه دارید.

دوام حرارتی، شرایط نصب و ایمنی

این کابل برای عملکرد در محدوده دمایی نصب متحرک از -5°C تا +70°C و نصب ثابت از -30°C تا +70°C طراحی شده است. حداکثر دمای کاری معمولی +70°C است که باید در طراحی سیستم و انتخاب کانال‌ها در نظر گرفته شود. نکات ایمنی:

– از استفاده در شرایطی که دما به‌طور پیوسته بالاتر از 70°C است خودداری کنید.

– در صورت وقوع اتصال کوتاه یا رخدادهای گذرا و افزایش دما، کابل می‌تواند در بازه زمانی کوتاه تحمل دمای بیشتر داشته باشد اما این شرایط باید به‌عنوان استثنایی در نظر گرفته شود.

– بررسی سازگاری PVC با محیط‌های شیمیایی و UV قبل از نصب در محیط‌های خاص توصیه می‌شود.

کاربردهای معمول و مثال‌های پروژه‌ای

موارد کاربرد این کابل عبارت‌اند از:

– کابل‌کشی تابلوهای توزیع و تابلوهای فرعی در ساختمان‌ها و اماکن تجاری.

– کابل رابط ماشین‌آلات سبک تا متوسط و اتصالات کنترلی در خطوط تولید.

– سیستم‌های روشنایی داخلی، خصوصاً در فضاهای اداری و تجاری.

– اتصالات بین اینورترها و کنترلرها در محیط‌هایی که نیاز به کاهش نویز وجود دارد.

مثال پروژه‌ای: در یک ساختمان اداری با چندین تابلو توزیع، استفاده از کابل افشان شیلد دار 4 × 2.5 mm² برای خطوط روشنایی و مدارهای کنترل باعث کاهش افت ولتاژ، نصب منظم در داکت‌ها و بهبود دسترسی برای سرویس و نگهداری شده است.

استانداردها، تست‌ها و تضمین کیفیت

کابل مطابق استاندارد DIN/VDE 0271/0276 و کد H05VVH2-F ساخته شده است؛ این امر نشان‌دهنده تطابق با معیارهای ایمنی و عملکردی پذیرفته‌شده است. تست‌های استاندارد شامل اندازه‌گیری مقاومت هادی، تست ولتاژ، بررسی ابعادی و کنترل ظاهری روکش و عایق می‌باشد. واحد فروش قادر است دیتاشیت فنی، گزارش‌های QC و گواهی‌های لازم را بنا به درخواست مشتری ارائه نماید.

نکات نصب و نگهداری ویژه برای طول عمر بیشتر

برای افزایش طول عمر و عملکرد پایدار کابل توجه به نکات زیر ضروری است:

– از کشش بیش از حد هنگام نصب جلوگیری کنید و از ابزارهای هدایت کابل مناسب استفاده نمایید.

– از قرار دادن کابل در معرض مواد شیمیایی خورنده یا دمای بالا خودداری کنید.

– بازدید دوره‌ای بصری برای تشخیص سایش یا آسیب سطحی انجام دهید و در صورت لزوم جایگزینی انجام دهید.

– در نصب‌های دسته‌ای، محاسبات حرارتی و جریان مجاز را مطابق استانداردها انجام دهید تا از افزایش دمای غیرمجاز جلوگیری شود.

پرسش‌های متداول (FAQ)

آیا این کابل برای نصب بیرونی مناسب است؟

روکش PVC این کابل برای نصب‌های داخلی طراحی شده است. برای نصب بیرونی یا مکان‌هایی که در معرض تابش مستقیم آفتاب و شرایط جوی قرار دارند، از نمونه‌های با روکش مقاوم به UV یا از پوشش‌های محافظ اضافی استفاده کنید.

چه زمانی باید سطح مقطع بالاتری انتخاب کنم؟

اگر طول مسیر زیاد است (مثلاً بیش از 30–50 m)، یا جریان عبوری نزدیک به 26 A یا بیشتر است، یا زمانی که بارها پیوسته و گرمادیده هستند، انتخاب سطح مقطع بالاتر یا فیدر موازی توصیه می‌شود تا افت ولتاژ و گرمایش کاهش یابد.

سفارش، بسته‌بندی و مدارک فنی

واحد فروش: برش متری (1 meter) یا کلاف مطابق درخواست پروژه. برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت فنی، گزارش تست ولتاژ، گواهی‌های QC و بسته‌بندی سفارشی وجود دارد. برای استعلام قیمت و ثبت سفارش با شماره 02177751990 تماس بگیرید.
