معرفی کلی کابل افشان شیلد دار 3 × 1.5 سیمیا

کابل افشان شیلد دار 3 × 1.5 mm² تولید برند سیمیا یک کابل سه‌رشته‌ای افشان با شیلد حفاظتی است که برای کاربردهای کنترل، فرمان، کابل‌کشی تابلوئی و انتقال سیگنال‌های حساس طراحی شده است. سطح مقطع 1.5 mm² برای بسیاری از مدارهای روشنایی، مدارهای فرمان و کابل‌های رابط در تابلوها مناسب است. وجود شیلد باعث کاهش نویز الکترومغناطیسی و بهبود پایداری سیگنال می‌گردد، در حالی که هادی‌های افشان امکان نصب آسان در مسیرهای دارای خم را فراهم می‌کنند. روکش PVC ترکیبی اقتصادی و کاربردی از نظر حفاظت مکانیکی و قابلیت نصب را عرضه می‌کند. این محصول مطابق استانداردهای DIN/VDE 0271/0276 NYMHY کدبندی شده و برای ولتاژ نامی U0/U = 300/500 V و محدوده دمایی -30°C to +70°C مناسب اعلام شده است.

مشخصات فنی کلیدی کابل افشان شیلد دار 3 × 1.5 سیمیا

اطلاعات خلاصه

– تعداد رشته: 3

– سطح مقطع هر رشته: 1.5 mm²

– جنس روکش: PVC

– میانگین قطر کلی: min 7.4 mm / max 9.4 mm

– حداکثر مقاومت DC هادی در 20°C: 13.3 Ω/km

– حداقل مقاومت عایقی: 0.011 MΩ·km at 70°C

– کدبندی و استاندارد: DIN/VDE 0271/0276 NYMHY

– ولتاژ اسمی U0/U: 300/500 V

– محدوده دمایی عملکرد: -30°C to +70°C

توضیح فنی پارامترها کابل افشان شیلد دار 3 × 1.5 سیمیا

هر مشخصه فنی اهمیت خود را دارد: سطح مقطع 1.5 mm² نشان می‌دهد کابل برای بارهای متوسط و سیگنال طراحی شده است؛ مقاومت هادی 13.3 Ω/km معیاری از تلفات و افت ولتاژ است؛ ضخامت و نوع روکش PVC تعیین‌کننده رفتار مکانیکی و مقاومت در برابر سایش و تماس‌های معمولی است؛ و حداقل مقاومت عایقی در دمای بالاتر نشان‌دهنده کیفیت عایق تحت شرایط سخت‌تر است. کدبندی مطابق DIN/VDE تضمین می‌کند که کابل برای کاربردهای صنعتی و ساختمانی مورد پذیرش قرار گیرد.

چرا این کابل شیلد دار؟ مزایا کابل افشان شیلد دار 3 × 1.5 سیمیا

شیلددار بودن این کابل چند مزیت کلیدی ایجاد می‌کند:

– کاهش نویز و تثبیت سیگنال: در محیط‌هایی که موتور، اینورتر یا منابع قدرت وجود دارند، شیلد موجب کاهش اختلالات و نویز می‌گردد.

– مناسب برای کابل‌کشی نزدیک به کابل‌های قدرت: اگر کابل سیگنال در کنار مسیرهای قدرت قرار می‌گیرد، شیلد انتقال القایی را کاهش می‌دهد.

– بهبود کیفیت سیستم کنترل و کاهش خطاهای ناخواسته در خوانش سنسورها و فرمان‌ها.

بنابراین در سیستم‌های اتوماسیون صنعتی، تابلوهای کنترل و پروژه‌های حساس به نویز این کابل انتخاب منطقی است.

مشخصات الکتریکی و محاسبات مهندسی

تبدیل مقاومت و پارامتر پایه

مقدار اعلام‌شده: 13.3 Ω/km.

تبدیل به Ω/m: 13.3 ÷ 1000 = 0.0133 Ω/m.

نتیجه: R_per_m = 0.0133 Ω/m. این مقدار برای محاسبه افت ولتاژ و تلفات حرارتی استفاده می‌شود.

فرمول افت ولتاژ و مثال‌های کاربردی

فرمول پایه افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

برای افت حلقه (رفت + برگشت) مقدار را در 2 ضرب کنید یا طول را دو برابر در نظر بگیرید. برای برآورد سه‌فاز تقریباً: ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732). در ادامه چند سناریو عددی آورده شده است:

مثال 1 — مدار روشنایی یا تابلو: I = 10 A، L = 10 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 10 × 0.0133 = 0.133 V/m

V_drop_total = 0.133 × 10 = 1.33 V

درصد افت نسبت به 230 V ≈ (1.33 ÷ 230) × 100 ≈ 0.578% — معمولاً قابل‌قبول.

مثال 2 — بار نزدیک به جریان مجاز کابل: I = 18 A، L = 10 m

V_drop_per_m = 18 × 0.0133 = 0.2394 V/m

V_drop_total = 0.2394 × 10 = 2.394 V

درصد افت نسبت به 230 V ≈ 1.04% — برای بسیاری از کاربردها قابل‌پذیر است اما بررسی حرارتی و دما مهم است.

مثال 3 — مسیر متوسط: I = 18 A، L = 30 m

V_drop_total = 0.2394 × 30 = 7.182 V

درصد افت نسبت به 230 V ≈ 3.12% — در این شرایط ممکن است افت قابل‌توجه باشد و پیشنهاد می‌شود سطح مقطع افزایش یابد یا فیدر محلی استفاده شود.

کاربردهای عملی و نمونه پروژه‌ای

این کابل در موارد زیر کاربرد عملی دارد:

– کابل‌کشی تابلوهای فرمان و کنترل در کارخانه‌ها.

– اتصال PLC به ماژول‌های I/O و سنسورها در محیط‌های پر نویز.

– کابل رابط برای موتورهای کوچک و تجهیزات جانبی که جریان متوسط مصرف می‌کنند.

– شبکه‌های روشنایی داخلی ساختمان و اتصالات بین پنل‌ها در سیستم‌های برق ساختمان.

در یک پروژه نمونه، در یک خط تولید نیمه‌صنعتی که تابلو کنترل نزدیک به اینورترها قرار دارد، استفاده از کابل‌های شیلد دار برای خطوط سیگنال باعث کاهش خطاهای خوانش سنسورها تا بیش از 90% میشود.

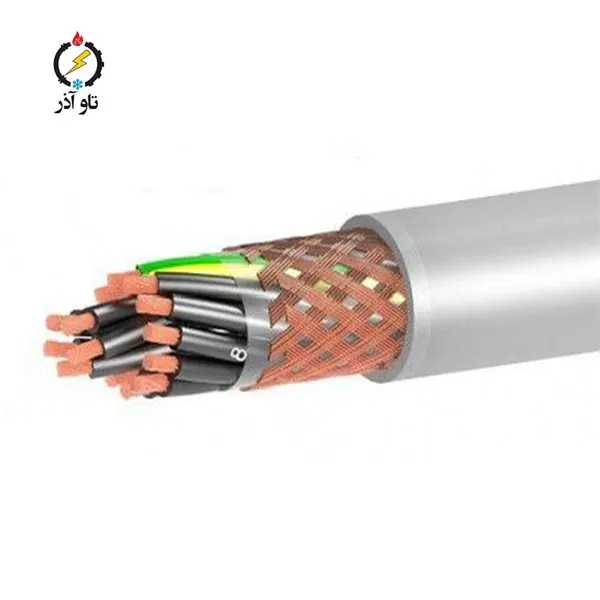

جزئیات ساختاری: هادی، عایق، روکش و شیلد

هادی: هادی‌های افشان از مس با کیفیت ساخته شده‌اند تا انعطاف و دوام مناسب را فراهم کنند.

عایق: مواد عایق به گونه‌ای انتخاب شده‌اند که ضخامت و پایداری الکتریکی لازم را در دماهای اعلام‌شده حفظ کنند.

روکش: PVC به‌عنوان روکش کلی انتخاب شده که محافظت مکانیکی و مقاومت در برابر سایش را ارائه می‌کند.

شیلد: ممکن است از فویل آلومینیومی، بافت فلزی یا ترکیب هر دو تشکیل شده باشد؛ شیلد بسته به نوع تولید به‌صورت باند یا بافت ارائه می‌شود.

نکات نصب، پایان‌دهی و ارت شیلد

نکات مهم هنگام نصب:

– رعایت شعاع خم مجاز: از خم کردن بیش از حد خودداری کنید تا هادی و عایق آسیب نبیند.

– جلوگیری از کشش بیش از حد هنگام کشیدن کابل در کانال‌ها.

– استفاده از گلند و بوشینگ مناسب در محل‌هایی که کابل از بدنه فلزی یا پنل عبور می‌کند.

پایان‌دهی شیلد:

– شیلد را با دقت در محل انتهایی جدا کنید و از بوشینگ یا کانکتور شیلددار برای اتصال به شینه زمین استفاده کنید.

– در بیشتر سامانه‌های کنترل توصیه می‌شود شیلد در یک طرف زمین شود تا از حلقه زمین جلوگیری شود؛ اما در شرایط با طول زیاد یا تداخل بالا ممکن است اتصال دوطرفه مورد نیاز باشد—تصمیم نهایی با مهندس سیستم است.

نکات ایمنی و آزمون‌ها

قبل از بهره‌برداری انجام آزمون‌های زیر توصیه می‌شود:

– تست مقاومت هادی و مقایسه با مقدار 13.3 Ω/km.

– تست عایق و اندازه‌گیری مقاومت عایقی برای اطمینان از عملکرد حداقل 0.011 MΩ·km در 70°C.

– تست ولتاژ و بررسی یکنواختی عایق و شیلد.

این تست‌ها می‌توانند توسط واحد فنی ما یا در محل نصب انجام گرفته و گزارش QC ارائه شود.

نگهداری و طول عمر

برای افزایش طول عمر کابل‌ها به نکات زیر توجه کنید:

– از قرار دادن کابل در معرض مواد شیمیایی خورنده یا دمای بسیار بالا خودداری کنید.

– در مسیرهایی که احتمال سایش وجود دارد از داکت یا محافظ مکانیکی استفاده کنید.

– بازدید دوره‌ای ظاهری و در صورت لزوم اندازه‌گیری مقاومت عایقی هر چند وقت یک بار (بسته به حساسیت پروژه) انجام دهید.

– در صورت تعویض یا تعمیر، از کابل‌های با مشخصات معادل و از تولیدکنندگان معتبر استفاده کنید.

مقایسه با کابل‌های مشابه و انتخاب صحیح

نکات انتخابی:

– اگر نیاز به جریان بیش از 18 A دارید یا مسیر طولانی‌تری دارید، سطح مقطع بزرگ‌تر انتخاب کنید.

– اگر نیاز به مقاومت شیمیایی یا دمایی بالاتر است، روکش‌هایی مانند TPE یا سیلیکون بررسی شوند.

– برای کاربردهایی که به بیشترین حفاظ شیلد نیاز دارند، از کابل‌هایی با شیلد بافت فلزی یا شیلد ترکیبی استفاده کنید.

پرسش‌های متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

روکش PVC این کابل برای استفاده داخلی و مسیرهای محافظت‌شده طراحی شده؛ برای فضای باز یا تماس مستقیم با نور خورشید و شرایط جوی شدید، نمونه‌های مقاوم‌تر یا محافظ اضافه توصیه می‌شود.

جریان مجاز و انتخاب سایز چقدر است؟

جریان مجاز وابسته به نوع نصب، دما و شرایط محیطی است. برای مثال در نصب‌های تابلوئی و داکت مقدار حدود 18 A می‌تواند مرجع باشد اما پیشنهاد می‌شود برای محاسبات دقیق از جداول آمپاس معتبر یا مشاوره مهندس برق استفاده کنید.

چگونه شیلد را پایان‌دهی کنیم؟

شیلد را جدا کرده، با گیره شیلد یا کانکتور مناسب به شینه زمین متصل کنید و از بوشینگ برای جلوگیری از بریدگی عایق استفاده کنید. از تماس شیلد با هادی‌ها خودداری کنید.

بسته‌بندی، واحد فروش و مدارک فنی

واحد فروش: برش متری (1 meter) یا کلاف‌های سفارشی برای پروژه‌ها. برای سفارش‌های بزرگ ارائه دیتاشیت فنی، گزارش‌های QC و بسته‌بندی پروژه‌ای امکان‌پذیر است. استعلام قیمت و سفارش: 02177751990.
