معرفی کلی کابل افشان دو روکشه مسی 1 × 16 افشار نژاد

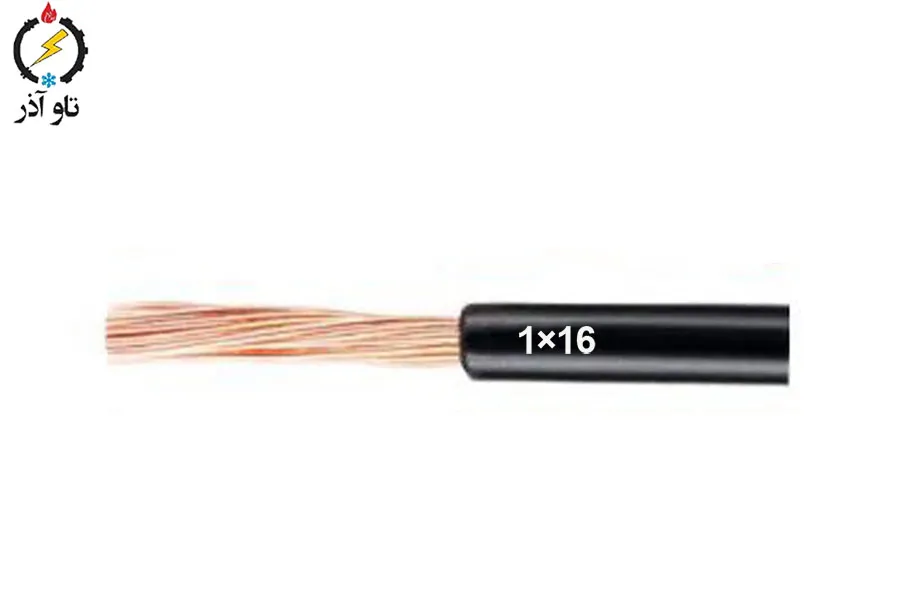

کابل افشان دو روکشه مسی 1 × 16 mm² ساخت شرکت افشار نژاد خراسان یک کابل تک هادی قدرت با محافظت مکانیکی اضافه (دو روکشه) است که برای انتقال توان در مسیرهای اصلی تغذیه، اتصال تابلوها، خروجی ژنراتورها یا ترانسفورمرها و کاربردهای صنعتی نیمه‌سنگین طراحی شده است. ترکیب «افشان» بودن هادی و «دو روکشه» بودن غلاف، هم انعطاف‌پذیری نصب را افزایش می‌دهد و هم حفاظت مکانیکی و عایقی قدرتمندتری در برابر سایش، ضربه یا شرایط نصب سخت فراهم می‌آورد. واحد فروش: 1 meter (قابلیت برش متری برای تأمین متراژ پروژه‌ها).

مشخصات فنی کابل افشان دو روکشه مسی 1 × 16 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه
• پیکربندی: 1 × 16 mm² (تک هادی)
• ولتاژ نامی: 500 VAC
• شرح فنی: هادی افشان مسی با غلاف دو لایه جهت حفاظت مکانیکی افزون‌تر
• واحد فروش: 1 meter

توجه: پارامترهای تکمیلی مانند ضخامت عایق، ضخامت هر روکشه، قطر خارجی، وزن بر کیلومتر و جریان مجاز ممکن است در دیتاشیت کارخانه مشخص شده باشند — در صورت نیاز می‌توانیم مقادیر دیتاشیتی را در صفحه محصول قرار دهیم.

مزایا و موارد کاربرد کابل افشان دو روکشه مسی 1 × 16 افشار نژاد

حفاظت مکانیکی و اطمینان عملکرد

وجود دو روکشه (دو لایه حفاظتی) مقاومت کابل را در برابر سایش، ضربه و نفوذ عوامل خارجی افزایش می‌دهد؛ این ویژگی مخصوصاً در مسیرهایی که قرار است کابل از روی زمین عبور کند، از داخل ترانشه‌ها بگذرد یا در محیط‌های صنعتی پرترافیک نصب شود ارزشمند است.

انعطاف‌پذیری نصب به‌خاطر هادی افشان

هادی افشان نصب در خم‌ها، داخل تابلوها و اتصال به ترمینال‌های فشرده را بسیار ساده‌تر می‌کند؛ در نتیجه زمان نصب کاهش و ریسک شکست رشته‌ها کمتر می‌شود.

مناسب برای فیدرهای کوتاه تا متوسط و خروجی تابلو

سطح مقطع 16 mm² برای بسیاری از فیدرهای داخل ساختمان، تغذیه تابلوهای فرعی، خروجی ژنراتورهای کوچک و اتصال تجهیزات صنعتی نیمه‌سنگین مناسب و اقتصادی است.

مدیریت ساده مسیر و کاهش نقاط اتصال

استفاده از یک کابل تک هادی به‌جای چند کابل مجزا باعث کاهش اتصالات، بست‌ها و شینه‌کشی می‌شود و نگهداری و عیب‌یابی را ساده‌تر می‌کند.

مقاومت هادی — تبدیل به واحد مهندسی

برای برآورد مهندسی از مقاومت هادی بر اساس مقاومت مخصوص مس در دمای 20°C استفاده می‌کنیم تا محاسبات افت ولتاژ قابل ارائه باشد. این محاسبات تخمینی‌اند و مقدار دقیق باید از دیتاشیت کارخانه تأیید شود.

گام‌به‌گام محاسبه مقاومت

• مقاومت مخصوص مس در 20°C ≈ 0.017241 Ω·mm²/m.
• سطح مقطع S = 16 mm².
• فرمول: R_per_m = 0.017241 ÷ S.
• محاسبه: 0.017241 ÷ 16 = 0.0010775625 Ω/m.
• معادل در واحد کیلومتر: R_per_km = 1.0775625 Ω/km.

(گام‌ها عدد به عدد نوشته شد تا شفافیت محاسبات حفظ شود.)

نکته: مقدار اعلامی کارخانه ممکن است کمی متفاوت باشد (به‌دلیل ساختار رشته‌ای هادی و نوع آلیاژ/فرآوری)، بنابراین برای درج نهایی در دیتاشیت صفحه محصول از مقدار رسمی کارخانه استفاده کنید.

روش محاسبه افت ولتاژ — فرمول‌ها و مثال‌های عددی

برای محاسبات ساده و سریع از فرمول‌های پایه استفاده می‌کنیم. همه اعداد با ارقام انگلیسی نوشته شده و محاسبات به صورت مرحله‌ای انجام شده‌اند.

فرمول‌های پایه

• افت یک‌طرفه (تک هادی): V_drop_one_way = I × R_per_m × L
• افت حلقه (رفت و برگشت): V_drop_loop = 2 × V_drop_one_way
• تقریب سه‌فاز (بار متقارن و فرض cosφ ≈ 1): ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732)

مثال 1 — سناریوی معمول: I = 80 A، L = 30 m

گام‌به‌گام محاسبه:

1. R_per_m = 0.0010775625 Ω/m (از محاسبه بالا).
2. V_drop_per_m = I × R_per_m = 80 × 0.0010775625.
   • ابتدا 8 × 0.0010775625 = 0.0086205
   • سپس ×10 برای 80 → 0.086205 V/m.
3. V_drop_total (یک‌طرفه) = 0.086205 × 30.
   • 0.086205 × 3 = 0.258615 → ×10 = 2.58615 V.
4. درصد افت نسبت به 500 V = (2.58615 ÷ 500) × 100 = 0.51723%.
5. تقریب سه‌فاز: ΔV_3ph ≈ 1.732 × 2.58615 = 4.47921 V → درصد ≈ 0.89584%.

تفسیر: برای جریان 80 A و طول 30 m افت تک‌فاز ≈ 2.59 V (≈ 0.52%) و افت سه‌فاز ≈ 4.48 V (≈ 0.90%) — مقدار مناسب برای اکثر کاربردهای فیدری.

مثال 2 — مسیر بلندتر و جریان بالاتر: I = 100 A، L = 50 m

1. V_drop_per_m = 100 × 0.0010775625 = 0.10775625 V/m.
2. V_drop_total = 0.10775625 × 50 = 5.3878125 V.
3. درصد افت = (5.3878125 ÷ 500) × 100 = 1.07756%.
4. ΔV_3ph ≈ 1.732 × 5.3878125 = 9.33169 V → درصد ≈ 1.86634%.

تفسیر: در این شرایط افت ممکن است برای برخی تجهیزات حساس زیاد باشد؛ در صورت ضرورت، افزایش سطح مقطع یا تقسیم فیدر پیشنهاد می‌شود.

مثال 3 — مسیر کوتاه، بار سبک: I = 60 A، L = 20 m

1. V_drop_per_m = 60 × 0.0010775625 = 0.06465375 V/m.
2. V_drop_total = 0.06465375 × 20 = 1.293075 V.
3. درصد افت = (1.293075 ÷ 500) × 100 = 0.258615%.
4. ΔV_3ph ≈ 1.732 × 1.293075 = 2.23961 V → درصد ≈ 0.44792%.

تفسیر: برای مسیرهای کوتاه و بارهای متوسط افت بسیار ناچیز است و کابل کاملاً مناسب است.

هشدار فنی: محاسبات فوق تنها مبتنی بر مقاومت هادی (ریزیستانسی) هستند؛ برای محاسبات دقیق سه‌فاز (به‌ویژه در مصارف موتوری یا بارهای غیرخطی) باید راکتانس کابل، ضریب توان (cosφ) و هارمونیک‌ها را نیز لحاظ نمود.

نکات نصب، Derating و ایمنی

شرایط Derating

• جریان مجاز نهایی به شرایط نصب بستگی دارد: نصب منفرد در هوا، نصب در دسته، داخل لوله یا دفن در خاک هر یک بر جریان مجاز اثر می‌گذارد.
• جداول استاندارد و دیتاشیت کارخانه را جهت اعمال ضرایب کاهش (derating) بررسی کنید؛ به‌عنوان مثال نصب در دسته یا داخل کانال ممکن است جریان مجاز را کاهش دهد.

اتصالات و پایان هادی

• برای هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده (crimp) استاندارد استفاده کنید تا مقاومت تماس پایین و پایدار بماند.
• در اتصالات نهایی از شینه یا کلمپ مناسب با ظرفیت مکانیکی و الکتریکی بهره ببرید و گشتاور پیچ‌ها را طبق توصیه تولیدکننده اعمال نمایید.

حفاظت مکانیکی و مسیرگذاری

• دو روکشه حفاظت مکانیکی اولیه را فراهم می‌کند اما در مسیرهای با سایش یا ضربه شدید استفاده از لوله یا داکت محافظ توصیه می‌شود.
• به علت وزن و قطر کابل تکیه‌گاه‌ها را در فواصل مناسب نصب کنید تا بار مکانیکی توزیع شود.

شعاع خم و کشش مجاز

• شعاع خم مجاز را مطابق دیتاشیت یا استاندارد رعایت کنید تا رشته‌های افشان آسیب نبینند. عموماً رعایت حداقل چند برابر قطر خارجی توصیه می‌شود.
• از کشیدن بیش از حد و وارد کردن نیروهای کششی بزرگ در زمان نصب خودداری کنید.

بازرسی و نگهداری

• بازدید بصری دوره‌ای برای تشخیص بریدگی، سوختگی یا تغییر رنگ روکش انجام دهید.
• بررسی نقاط اتصال با دوربین حرارتی جهت شناسایی نقاط داغ در فواصل منظم توصیه می‌شود.
• در پروژه‌های حساس انجام تست عایقی و اندازه‌گیری مقاومت هادی در فواصل مشخص الزامی است.

انتخاب حفاظتی و هماهنگی با تجهیزات

• انتخاب کلیدها و فیوزها باید بر اساس جریان واقعی مدار، جریان راه‌اندازی (در کاربردهای موتوری) و شرایط اتصال انجام شود.
• حفاظتی که خیلی سریع عمل کند ممکن است راه‌اندازی موتور را مختل سازد؛ حفاظتی که خیلی کند باشد ممکن است کابل را در معرض گرمایش بیش از حد قرار دهد. هماهنگی بین کابل، کلید و رله حفاظتی ضروری است.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — برش متری و بسته‌بندی سفارشی برای پروژه‌های دقیق.
• برای سفارش‌های پروژه‌ای ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی روی قرقره امکان‌پذیر است.
• تیم فنی ما می‌تواند محاسبات دقیق افت ولتاژ، derating و پیشنهاد حفاظتی متناسب با شرایط نصب شما را انجام دهد.
• استعلام و سفارش: 02177751990
