معرفی کلی کابل افشان دو روکشه مسی 1 در 120 افشار نژاد

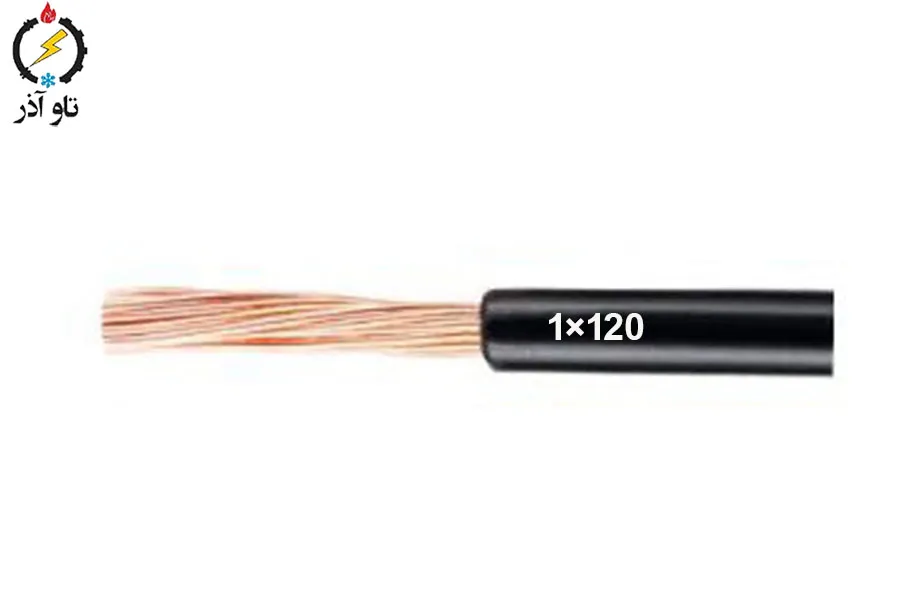

کابل افشان دو روکشه مسی 1 × 120 ساخت افشار نژاد خراشان یک کابل قدرتی تک هادی با سطح مقطع بزرگ است که برای انتقال توان بالا در پروژه‌های صنعتی، زیرساختی و تأسیساتی طراحی شده است. عبارت «دو روکشه» نشان‌دهنده وجود حداقل دو لایه محافظتی (عایق داخلی و روکش بیرونی یا دو لایه روکش حفاظتی) است که دوام مکانیکی و مقاومت در برابر سایش و ضربه را افزایش می‌دهد. ساختار افشان هادی نصب داخل تابلو، مسیرهای خمیده و اتصال به ترمینال‌ها را آسان‌تر می‌کند. این کابل معمولاً در مسیرهای اصلی تغذیه تابلوها، خروجی ژنراتورها، اتصال ترانسفورماتورها و خطوط صنعتی با نیاز به انتقال جریان بالا کاربرد دارد. واحد فروش: 1 meter تا امکان سفارش دقیق متراژ فراهم باشد.

مشخصات فنی کلیدی کابل افشان دو روکشه مسی 1 در 120 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان دو روکشه
• تعداد و سطح مقطع هادی‌ها: 1 × 120 mm²
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter
نکته: پارامترهای تکمیلی مثل ضخامت عایق، ضخامت هر روکشه، قطر خارجی، وزن بر کیلومتر، مقاومت اعلامی کارخانه (Ω/km) و جریان مجاز بسته به دیتاشیت رسمی سازنده متفاوت است. در ادامه محاسبات تقریبی مقاومت و مثال‌های عددی برای کمک به طراحی اولیه آورده شده‌اند.

مزایا و موارد استفاده کابل افشان دو روکشه مسی 1 در 120 افشار نژاد

مزیت‌های کلیدی

• ظرفیت جریان بالا: سطح مقطع 120 mm² امکان انتقال جریان‌های بزرگ را با افت ولتاژ بسیار کم فراهم می‌کند.
• دوام مکانیکی افزایش‌یافته: دو روکشه بودن حفاظت در برابر سایش، ضربه و شرایط نصب سخت را بالا می‌برد.
• نصب ساده‌تر نسبت به چند کابل مجزا: استفاده از یک کابل تک هادی به‌جای چند کابل موازی، مسیرگذاری و مدیریت را ساده می‌کند.
• قابلیت استفاده در پروژه‌های حساس: مناسب خروجی ژنراتورها، اتصال ترانسفورماتورها و مسیرهای اصلی توزیع که پایداری ولتاژ اهمیت دارد.

کاربردهای پیشنهادی کابل افشان دو روکشه مسی 1 در 120 افشار نژاد

• خطوط اصلی تغذیه تابلوهای برق و تابلوهای فرعی.
• خروجی ژنراتورها و اتصال ترانسفورماتور.
• تأمین برق موتورهای سنگین، پمپ‌ها و کمپرسورهای صنعتی.
• مسیرهای توزیع در سوله‌ها، پالایشگاه‌ها، پروژه‌های ساختمانی بزرگ و زیرساخت‌های صنعتی.

تبدیل مقاومت و محاسبات عددی اولیه

برای محاسبات برآوردی از مقاومت هادی از مقدار مرجع مقاومت مخصوص مس در 20°C استفاده می‌کنیم. روش زیر برای پیش‌برآورد مهندسی مفید است اما برای انتخاب نهایی و محاسبات حفاظتی حتماً از دیتاشیت رسمی تولیدکننده استفاده نمایید.

فرمول و تبدیل

مقاومت مخصوص مس در دمای 20°C ≈ 0.017241 Ω·mm²/m.
مقاومت تقریبی هادی بر حسب Ω/m = 0.017241 ÷ S که در آن S سطح مقطع به mm² است.

محاسبه برای S = 120 mm² — گام به گام

1. ρ = 0.017241 (Ω·mm²/m).
2. S = 120 mm².
3. R_per_m = 0.017241 ÷ 120.
o ابتدا تقسیم 0.017241 ÷ 12 = 0.00143675 (چون 120 = 12 × 10).
o سپس ÷10 → 0.000143675 Ω/m.
4. R_per_km = 0.000143675 × 1000 = 0.143675 Ω/km.
بنابراین مقاومت تقریبی هادی 120 mm² برابر است با 0.000143675 Ω/m (معادل 0.143675 Ω/km).

تبدیل وزن

وزن واقعی بسته به ساختار رشته‌ای و روکشی که سازنده اعلام می‌کند متفاوت است. در صورت نیاز وزن دقیق بر کیلومتر یا قطر خارجی را از دیتاشیت رسمی درخواست کنید.

مثال‌های محاسبات افت ولتاژ — گام‌به‌گام

در این بخش چند مثال عددی واقعی برای کمک به تصمیم‌گیری آورده شده است. همه اعداد به‌صورت مرحله‌ای محاسبه شده‌اند تا امکان پیگیری دقیق وجود داشته باشد.

فرمول پایه افت ولتاژ

V_drop_total (یک‌طرفه) = I × R_per_m × L
که در آن: I جریان (A)، R_per_m مقاومت بر حسب Ω/m و L طول یک‌طرفه بر حسب m.
برای افت حلقه (رفت و برگشت) مقدار تک‌طرف را در 2 ضرب کنید یا طول حلقه را دو برابر لحاظ نمایید.
مثال 1 — I = 200 A، L = 30 m (H3)
گام‌به‌گام:
1. R_per_m = 0.000143675 Ω/m.
2. I = 200 A.
3. V_drop_per_m = 200 × 0.000143675.
o محاسبه داخلی: 2 × 0.000143675 = 0.00028735 → ضرب در 100 (برای 200) → 0.028735 V/m.
4. V_drop_total = 0.028735 × 30 = 0.86105 V.
5. درصد افت نسبت به 500 V = (0.86105 ÷ 500) × 100 = 0.17221%.
نتیجه: برای جریان 200 A و طول 30 m افت ولتاژ تک‌طرف ≈ 0.86105 V (≈ 0.17% از 500 V) — بسیار کم و مطلوب.
مثال 2 — I = 300 A، L = 50 m (H3)
1. I = 300 A.
2. V_drop_per_m = 300 × 0.000143675 = (3 × 0.000143675) = 0.000431025 × 100 = 0.0431025 V/m.
3. V_drop_total = 0.0431025 × 50 = 2.155125 V.
4. درصد افت = (2.155125 ÷ 500) × 100 = 0.431025%.
نتیجه: برای 300 A و 50 m افت ≈ 2.16 V (~0.43%) — همچنان مقدار بسیار پایین برای خطوط اصلی.
مثال 3 — I = 100 A، L = 20 m (H3)
1. I = 100 A.
2. V_drop_per_m = 100 × 0.000143675 = 0.0143675 V/m.
3. V_drop_total = 0.0143675 × 20 = 0.28735 V.
4. درصد افت = (0.28735 ÷ 500) × 100 = 0.05747%.
نتیجه: برای مسیر کوتاه و جریان کم افت بسیار ناچیز است.
نکته فنی: این محاسبات مقاومت‌محور (ریزیستیو) هستند؛ برای محاسبات دقیق سه‌فاز و مخصوصا در مواردی که ضریب توان cosφ ≠ 1 یا هارمونیک وجود دارد، باید راکتانس کابل و اثرات غیرخطی را نیز لحاظ کنید.

نکات نصب، Derating و ایمنی

شرایط Derating

• جریان مجاز اعلامی توسط سازنده معمولاً برای نصب منفرد در هوا و دمای محیط 30°C داده می‌شود.
• اگر کابل در دسته قرار گیرد، داخل کانال یا لوله بسته نصب شود، یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال گردد و جریان مجاز کاهش می‌یابد.
• برای نصب دفنی یا در محیط‌های ویژه (رطوبت، دمای بالا) از جداول مرجع یا دیتاشیت کارخانه استفاده کنید.

اتصالات و ترمینال‌گذاری

• برای هادی‌های افشان با مقاطع بزرگ از اتصالات پرس‌شده (crimp) و کلمپ‌های مناسب استفاده کنید تا مقاومت تماس پایین و پایدار باقی بماند.
• از فیش کابل‌شو (ferrule) برای مقاطع کوچکتر و از شینه یا کلمپ مناسب برای مقاطع بزرگ بهره ببرید.
• گشتاور پیچ‌های ترمینال را مطابق توصیه تولیدکننده اعمال کنید تا از نقاط داغ جلوگیری شود.

حفاظت مکانیکی و مسیرگذاری

• دو روکشه حفاظت مکانیکی بیشتری فراهم می‌کند اما در مسیرهایی با احتمال ضربه یا سایش شدید، قرار دادن کابل در لوله فلزی یا داکت تقویت‌شده توصیه می‌شود.
• به خاطر وزن و قطر کابل، برنامه‌ریزی نگهداری و تکیه‌گاه‌ها را دقیق انجام دهید تا فشار مکانیکی در نقاط خاص تجمع نیابد.

شعاع خم و کشش مجاز

• شعاع خم مجاز را مطابق دیتاشیت سازنده رعایت کنید تا رشته‌ها آسیب نبینند.
• از اعمال کشش بیش از حد هنگام کشیدن کابل در ترانک یا لوله جلوگیری کنید.

بازرسی و نگهداری

• بازدید بصری دوره‌ای برای شناسایی بریدگی، سوختگی یا تغییر رنگ روکش انجام دهید.
• بررسی نقاط اتصال با دوربین حرارتی در فواصل معین برای شناسایی نقاط داغ توصیه می‌شود.
• در صورت مشاهده بوی سوختگی یا دود، فوراً برق را قطع و بررسی فنی انجام دهید.

انتخاب حفاظتی و هماهنگی

• انتخاب کلید و تابلوی حفاظتی باید بر اساس جریان واقعی مدار، جریان راه‌اندازی (در مصارف موتوری) و مشخصات کابل انجام شود.
• حفاظت باید کابل را در برابر اضافه‌بار و اتصال کوتاه محافظت کند اما در عین حال به تجهیزات اجازه راه‌اندازی (خصوصاً موتورها) را بدهد. برای پروژه‌های حساس از مهندس برق یا تیم فنی ما مشورت بگیرید.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی وجود دارد.
• برای سفارش‌های پروژه‌ای و عمده امکان ارائه دیتاشیت رسمی، گواهی‌های تست و گزارش کنترل کیفیت بر اساس درخواست وجود دارد.
• تیم فنی ما می‌تواند محاسبات دقیق افت ولتاژ، derating و پیشنهاد اتصالات و تجهیزات حفاظتی را براساس شرایط نصب شما انجام دهد.
• استعلام و سفارش: 02177751990

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر کابل‌های برند افشار نژاد خراشان است. ما تضمین می‌کنیم کابل‌های تحویلی اصل و مطابق مشخصات فنی اعلام‌شده باشند و خدماتی از جمله ارائه دیتاشیت رسمی، برش متری، بسته‌بندی سفارشی، مشاوره فنی پیش از خرید و پشتیبانی پس از فروش را در اختیار مشتریان قرار می‌دهیم. چرا از ما بخرید؟ چون ما اصالت کالا را تضمین می‌کنیم، محاسبات مهندسی و مشاوره تخصصی رایگان ارائه می‌دهیم، تأمین کوتاه‌مدت و ارسال ایمن داریم و در نصب و بهره‌برداری همراه شما هستیم. برای استعلام قیمت، دریافت دیتاشیت رسمی یا سفارش متری کابل 1×120 mm² با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بهترین و اقتصادی‌ترین راهکار را مطابق نیاز پروژه شما ارائه دهد.
