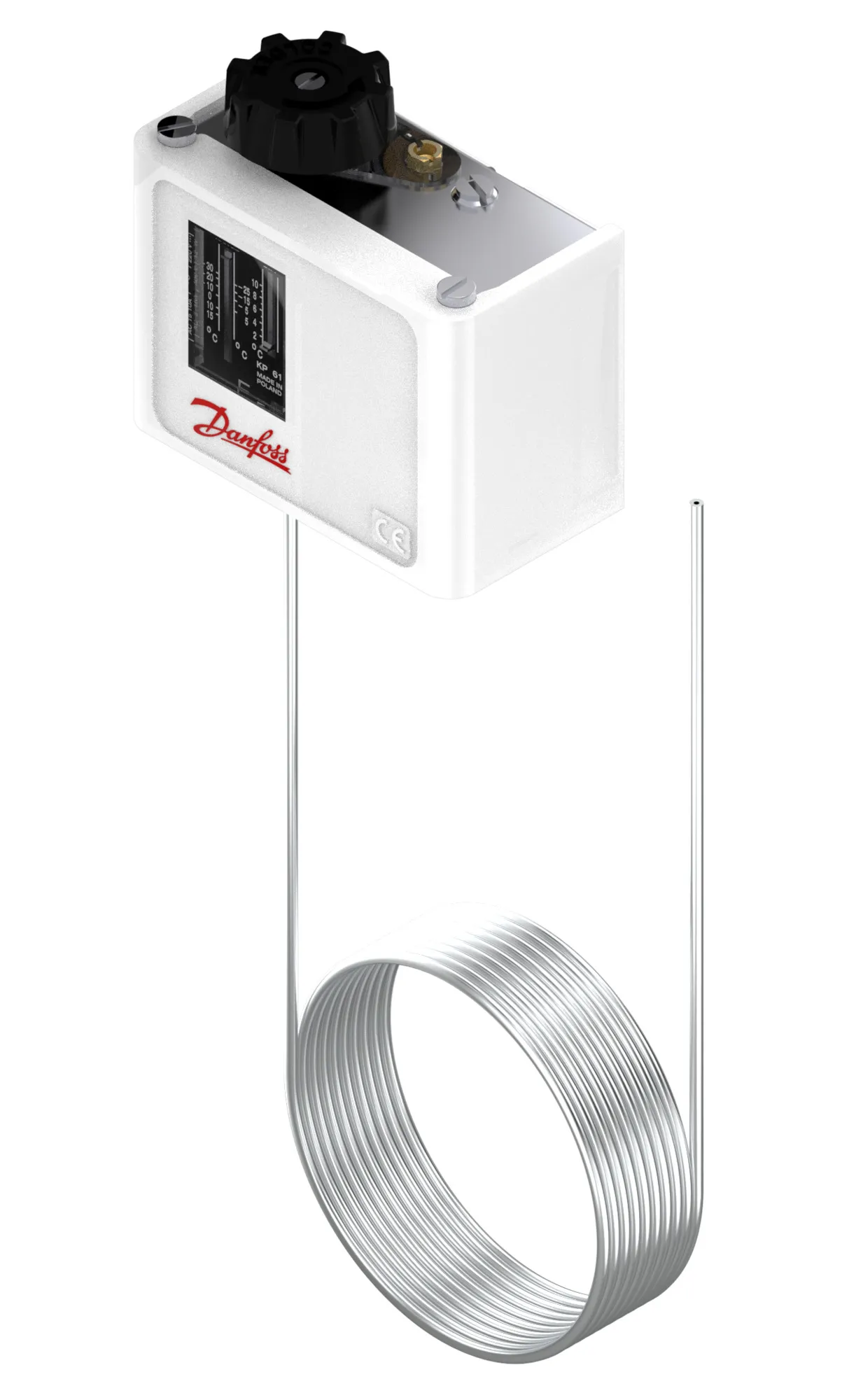

ترموستات آنتی فریز KP61 دانفوس

تعریف ترموستات آنتی فریز KP61 دانفوس

ترموستات آنتی فریز KP61 دانفوس یک کنترل‌کننده مکانیکی دما است که برای تنظیم و پایش دمای سیستم‌های تبرید و تهویه مطبوع استفاده می‌شود. این ترموستات آنتی فریز نقش مهمی در محافظت از کمپرسور و بهینه‌سازی عملکرد سیستم‌های برودتی دارد. یکی از ویژگی‌های مهم این مدل، دقت بالا در تنظیم دما و مقاومت در برابر شوک و ضربه است. این ترموستات به گونه‌ای طراحی شده که در صورت افزایش یا کاهش بیش از حد دما، کمپرسور را خاموش کند تا از آسیب‌های احتمالی جلوگیری شود.

مشخصات فنی ترموستات آنتی فریز KP61 دانفوس

کاربردهای ترموستات آنتی فریز KP61 دانفوس

• حفاظت از لوله‌های برگشت آب سرد و جلوگیری از یخ‌زدگی آن‌ها در سیستم‌های برودتی و چیلرها
• جلوگیری از یخ‌زدگی اواپراتور و کویل‌های سرمایشی هنگام خاموشی یا کم‌باری سیستم‌های برودتی
• حفاظت از پمپ‌های سیرکولاسیون چیلر و مبدل‌های حرارتی در برابر انجماد در سیکل سرمایش
• محافظت از تجهیزات تهویه مطبوع (HVAC) با قطع یا هشدار در دماهای نزدیک نقطه انجماد برای جلوگیری از آسیب به کویل‌ها و کانال‌ها
• جلوگیری از یخ‌زدگی مبدل‌های حرارتی و کویل‌های گرمایشی در پمپ‌های حرارتی و گرمایش از کف هنگام کاهش دما به زیر صفر
• حفاظت از سردخانه‌ها و انبارهای برودتی در برابر افت ناگهانی دما و یخ‌زدگی ساختار داخلی و لوله‌کشی‌ها

نحوه عملکرد ترموستات آنتی فریز KP61 دانفوس

۱. حسگر تیوب کاپیلاری

درون تیوب کاپیلاری مایعی قرار دارد که با تغییر دما منبسط یا منقبض می‌شود. این تغییر حجم مستقیماً به المان بیلوز منتقل می‌شود و مبنای اصلی سنجش دما را فراهم می‌آورد.

۲. انتقال حرکت به المان بیلوز

وقتی دما به نقطه تنظیم‌شده نزدیک می‌شود، انقباض یا انبساط مایع داخل تیوب نیروی لازم را به بیلوز (Bellows) منتقل می‌کند. بیلوز با حرکت خود، اهرم اصلی کلید را فعال یا غیرفعال می‌کند و دیفرانسیل حرارتی (فاصله قطع/وصل) را ایجاد می‌کند.

۳. قطع و وصل کنتاکت SPDT

حرکت اهرم بیلوز وضعیت کنتاکت SPDT را تغییر می‌دهد.

• در دمای پایین‌تر از نقطه Cut-in، کنتاکت به سمت قطع تغذیه می‌رود.
• با بالا رفتن دما و عبور از نقطه Cut-off، کنتاکت به موقعیت اولیه بازمی‌گردد و مدار را وصل می‌کند.

۴. تنظیم دستی نقطه قطع و دیفرانسیل

نقاط عملکرد ترموستات از طریق دو دوک تنظیم Temperature spindle و Differential spindle قابل تغییر است:

• برای تنظیم دمای قطع (Cut-in)
• برای تعیین دیفرانسیل حرارتی

کاربر می‌تواند ضمن چرخش هر دوک، عملکرد دقیق‌تری مطابق نیاز سیستم برودتی یا تهویه‌مطبوع خود رقم بزند.

مزایای ترموستات آنتی فریز KP61 دانفوس

• عملکرد اتوماتیک بدون نیاز به ریست دستی
• کنتاکت یک‌پل دو حالته (SPDT) برای اطمینان از سویچینگ دقیق مدار کنترل
• رنج دمایی گسترده از –30 تا +15 °C، مناسب برای محافظت در برابر یخ‌زدگی شدید و جلوگیری از آسیب به سیستم
• امکان تنظیم دقیق نقطه قطع (Cut-in) و دیفرانسیل دما (Hysteresis) متناسب با نیازهای فرآیندی
• ساختار بدنه مستحکم با درجه حفاظت IP30 که در محیط‌های صنعتی ایمنی بالاتری فراهم می‌کند
• محافظت از کویل‌ها، لوله‌ها و پمپ‌های برودتی در برابر یخ‌زدگی و توقف ناگهانی عملیات
• طراحی کم‌حجم و نصب آسان بر روی تابلوهای کنترل یا در نزدیکی تجهیزات برودتی

نحوه نصب ترموستات آنتی فریز KP61 دانفوس

1. انتخاب محل نصب

• دستگاه را بر روی تابلو یا رک کنترل در ارتفاع مناسب (دور از منابع تشعشع حرارتی و رطوبت مستقیم) نصب کنید
• فاصله از لوله‌های فشار بالا و اجزای برقی پرحرارت را حداقل 20 میلی‌متر در نظر بگیرید

2. آماده‌سازی کابل‌کشی

• ورودی کابل (φ6–14 mm) را از طریق مجرای مخصوص روی بدنه وارد کنید
• از کابل‌هایی با عایق مقاوم به دما و رطوبت استفاده نمایید
• پیش از سیم‌کشی نهایی، مطمئن شوید که برق قطع است

3. مهار بدنه و تثبیت مکانیکی

• از دو پیچ M4 برای نصب بدنه بر روی سطح صاف استفاده کنید
• جهت جلوگیری از انتقال ارتعاش، زیر بدنه واشر لاستیکی یا آنتی‌ویبره قرار دهید

4. نصب تیوب کاپیلاری و عنصر حسگر

• تیوب کاپیلاری را بدون پیچش و خم‌های تند در مسیر خط بازگشت سیال قرار دهید
• طول تیوب را متناسب با فاصله بین دستگاه و محل حسگر نگه داشته و از فشار مکانیکی محافظت کنید
• در محل حسگر (بدون تماس مستقیم با فلز داغ) از بست کم‌فشار برای تثبیت استفاده نمایید

5. سیم‌کشی الکتریکی

• مطابق نقشه‌ کنتاکت SPDT:
  1. فاز (L) → ترمینال COM
  2. خروجی NO/NC → بار یا رله کنترل
  3. ارت → ترمینال زمین

6. تنظیم اولیه دما و دیفرانسیل

• دوک «Temperature» را روی دمای قطع پیش‌فرض 7 °C قرار دهید
• دوک «Differential» را روی مقدار دیفرانسیل پیش‌فرض 2 K تنظیم کنید
• بسته به نیاز، می‌توانید هر دوک را ±1 °C تغییر دهید تا نقطه قطع/وصل دقیق شود

7. آزمون و راه‌اندازی

• برق را وصل کرده و به آرامی دمای محیط را تا زیر نقطه Cut-in کاهش دهید
• مشاهده کنید که کلید در دمای تنظیم‌شده قطع می‌کند
• مجدداً دما را بالا ببرید تا قطع و وصل صحیح در محدوده دیفرانسیل تأیید شود

8. نکات ایمنی و نگهداری

• از سرویس دستگاه در حالت برق‌دار خودداری کنید
• هر 6 ماه یک‌بار تیوب و محل کابل‌کشی را از نظر پوسیدگی و نشت بررسی نمایید
• برای حفاظت بیشتر، در فضای مرطوب از کاور IP55 استفاده کنید

قیمت ترموستات آنتی فریز KP61 دانفوس

برای خرید این محصول با ما تماس بگیرید.

جمع‌بندی

ترموستات آنتی‌فریز KP61 دانفوس با استفاده از سنسور تیوب کاپیلاری و رنج تنظیم دمایی –30 تا +20 °C، کنترل دقیق دما را در سیستم‌های تبرید، چیلر و تهویه مطبوع برعهده دارد. قابلیت تنظیم مستقل نقطه قطع و دیفرانسیل، عملکرد اتوماتیک بدون نیاز به ریست دستی و کنتاکت SPDT همراه با درجه حفاظت IP30، نصب آسان و اطمینان بالایی را در برابر یخ‌زدگی کویل‌ها، لوله‌ها و پمپ‌های برودتی فراهم می‌کند. این ویژگی‌ها، KP61  را به گزینه‌ای مطمئن و کارآمد برای محافظت و بهینه‌سازی عملکرد سیستم‌های صنعتی و برودتی تبدیل می‌سازد.
