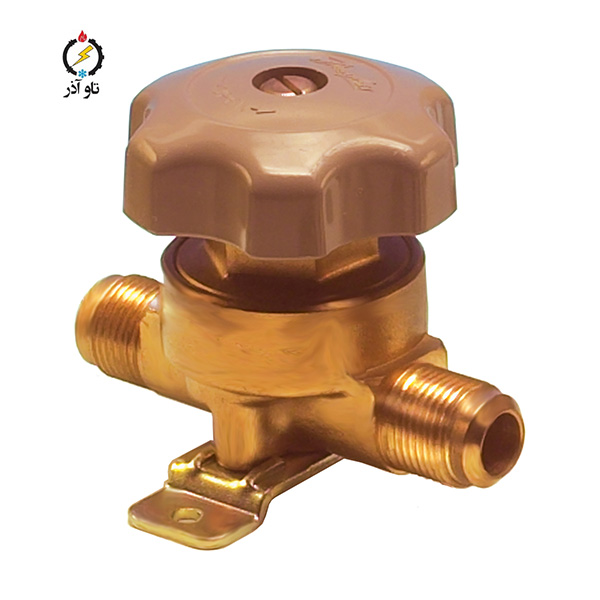

معرفی کلی محصول شیر دستی 3/8 مهره ای دانفوس

شیر دستی 3/8 مهره ای دانفوس مدل BML10 یک شیر دیافراگمی قطع و وصل طراحی‌شده برای خطوط سرویس و کنترل جریان در سیستم‌های تبرید و تهویه مطبوع است. این محصول با اتصال Flare 3/8 inch و بدنه‌ای از برنجی، ترکیبی از سهولت نصب، دوام و سازگاری شیمیایی را ارائه می‌دهد. ضریب جریان مناسب (Cv = 0.97 gallon/min — Kv = 0.84 m³/h) همراه با محدوده دمایی گسترده -55 °C تا +100 °C، BML10 را برای کاربردهای سرویس، ایستگاه‌های شارژ و مدارهای با مبردهای بدون روغن مانند R134a, R513A, R515B انتخابی عملی و کارا می‌سازد. طراحی دستگیره‌ای و نشانه‌گذاری فلش یک‌طرفه، کاربری را برای تکنسین ساده می‌کند و استانداردهای بین‌المللی (UL, EAC و…) اطمینان عملکرد در محیط‌های حرفه‌ای را افزایش می‌دهند.

طراحی مکانیکی و ساختار داخلی شیر دستی 3/8 مهره ای دانفوس

جنس بدنه و مزیت‌های برنجی

بدنه و اتصالات برنجی BML10 مقاومت مکانیکی بالا، قابلیت ماشین‌کاری دقیق و سازگاری شیمیایی با مبردها و روغن‌های معمول را فراهم می‌آورند. برنجی انتخابی مناسب برای فیتینگ‌های سرویس است چون در برابر فرسایش و خوردگی سطحی عملکرد قابل قبولی دارد و در نصب مهره‌ای (Flare) اتصال آب‌بندی مطمئنی ایجاد می‌کند.

مکانیزم دیافراگمی و عملکرد قطع/وصل

شیر از نوع دیافراگمی طراحی شده؛ این ساختار با حرکت صفحه یا دیافراگم نسبت به یک نشیمن، جریان را قطع یا وصل می‌کند. مزیت دیافراگم این است که جریان با حداقل برخورد مکانیکی و سایش قطع می‌شود؛ در نتیجه عمر سیت‌ها طولانی‌تر و عملکرد در چرخه‌های باز و بسته مکرر پایدارتر خواهد بود. جهت جریان یک‌طرفه و علامت‌گذاری فلش روی بدنه نصب و عملیات سرویس را سریع و بی‌خطا می‌سازد.

عملکرد هیدرولیکی و مشخصات جریان شیر دستی 3/8 مهره ای دانفوس

ضریب جریان و کاربری

با Cv = 0.97 gallon/min (≈ Kv = 0.84 m³/h) این شیر برای کاربردهای سرویس و خطوط با دبی متوسط طراحی شده است. مقدار Cv نشان می‌دهد که شیر در باز کامل افت فشار کمی ایجاد می‌کند و برای کارهای اندازه‌گیری و کنترل مایع در ایستگاه‌های سرویس مناسب است. هنگام انتخاب شیر در طرح یا تعمیر سیستم، Kv/Cv را در برابر نیاز دبی و افت فشار سیستم مقایسه کنید تا عملکرد مطلوب بدست آید.

حداکثر فشار کاری و فشار تست

حداکثر فشار کاری 28 bar و فشار تست 36.4 bar نشان‌دهنده مقاومت بالای ساختار شیر در برابر فشار‌های عملیاتی و تست‌های کارخانه‌ای است. این بازه برای بیشتر کاربردهای تجاری و صنعتی متداول کفایت می‌کند؛ با این حال در طراحی سیستم‌های با فشارهای بالاتر باید از شیرهای دارای ریتینگ بالاتر استفاده شود.

محدوده دمای کاری

قابلیت عملکرد در دمایی از -55 °C تا +100 °C این شیر را برای محیط‌های سردخانه‌ای، کاربردهای صنعتی و شرایط خاصی که دما متغیر است، مناسب می‌سازد. در کاربردهای دیفراست یا سیکل‌های گرمایش لحظه‌ای این محدوده حفاظتی عملکرد را تضمین می‌کند.

نصب، لوله‌کشی و نکات اجرایی شیر دستی 3/8 مهره ای دانفوس

نکات نصب مهره‌ای (Flare)

• قبل از نصب سطح لوله و فیتینگ‌های Flare را از آلودگی، روغن و زنگ پاک کنید تا آب‌بندی مناسب تضمین شود.
• مهره‌ها را با آچار مناسب و گشتاور کنترل‌شده ببندید؛ فشار بیش از حد ممکن است فیتینگ را آسیب‌پذیر کند و شل بودن موجب نشت می‌شود. (مقادیر گشتاور را مطابق دستورالعمل فنی رعایت کنید.)
• محل نصب باید دسترسی مناسب برای اپراتور، امکان باز و بسته‌کردن دستگیره و دسترسی به مسیر برای تست نشت را فراهم کند.

موقعیت یابی در مدار و انطباق با اجزای دیگر

شیر BML10 معمولاً در نقاط سرویس، قبل یا بعد از خشک‌کن (drier) و فیلتر نصب می‌شود تا امکان قطع سریع جریان در سرویس و تعمیر وجود داشته باشد. جهت فلش یک‌طرفه روی بدنه را رعایت کنید تا عملکرد صحیح دیافراگم و شاخص جریان تضمین گردد.

الزامات هیدرولیکی و نکات ایمنی نصب

• پس از نصب، تست نشت با نیتروژن خشک انجام دهید.
• در سیستم‌هایی که از مبردهای قابل احتراق یا ترکیبات جدید استفاده می‌کنید، استانداردهای ایمنی محلی را رعایت نمایید.
• نصب در مجاورت منابع حرارتی قوی باید با محافظ حرارتی انجام شود تا به بدنه و اورینگ‌ها آسیب نرسد.

نگهداری دوره‌ای و توصیه‌های سرویس فنی

برنامه نگهداری پیشنهادی

• بازدید بصری ماهیانه از نظر وجود نشت، خوردگی یا آسیب مکانیکی.
• تست دوره‌ای عملکرد باز/بسته و روان بودن دستگیره؛ در صورت سفتی یا لقی بیش از حد، بازبینی مکانیزم دیافراگم و محور لازم است.
• کنترل سالانه آب‌بندی و اورینگ‌ها؛ در سرویس‌های سنگین یا محیط‌های آلوده، فواصل سرویس را کوتاه‌تر کنید.

عیوب متداول و راهکارهای اولیه

• نشت روغن یا مبرد از اتصالات Flare: مهره‌ها را برای گشتاور مناسب بررسی کنید؛ در صورت آسیب دیدگی سطح فیتینگ، تعویض فیتینگ یا استفاده از فیتینگ جدید توصیه می‌شود.
• سختی در باز/بسته شدن دستگیره: ممکن است دیافراگم کثیف یا سفت شده باشد؛ شیر را از مدار خارج کرده و دیافراگم و سیت را بررسی و پاک‌سازی کنید.
• کاهش جریان غیرمنتظره: بررسی اینکه شیر کاملاً باز است؛ کنترل وجود گرفتگی در فیلترها یا مسیر قبل از شیر و اندازه‌گیری افت فشار.

سؤالات متداول (FAQ)

۱) آیا BML10 برای مبردهای با روغن قابل استفاده است؟

این مدل برای کار بدون روغن و مخصوص مبردهای بدون روغن مانند R134a, R513A, R515B طراحی شده است؛ اگر سیستم شما با روغن کار می‌کند، باید با مشخصات تکنیکی شیر و سازنده مطابقت داده شود.

۲) چطور از نشتی در اتصال Flare جلوگیری کنم؟

استفاده از لوله و فیتینگ استاندارد، تمیزکاری سطح فلر و بستن مهره با گشتاور مناسب و تست نیتروژن پس از نصب بهترین روش‌ها هستند.

۳) آیا می‌توان شیر را در حالت نیم‌باز برای کنترل دبی استفاده کرد؟

BML10 یک شیر قطع و وصل طراحی‌شده است؛ اگر کنترل دقیق دبی لازم است از شیرهای سوزنی یا کنترل‌ ولو مناسب استفاده کنید. استفاده طولانی‌مدت در حالت نیم‌باز ممکن است به دیافراگم و سیت آسیب برساند.

چرا شیر دستی 3/8 مهره ای دانفوس BML10 را از تاو آذر سهند تهیه کنید؟

شرکت تاو آذر سهند تأمین‌کننده معتبر تجهیزات تبریدی دانفوس است. خرید از ما یعنی دریافت قطعه اورجینال، مشاوره مهندسی در انتخاب محل نصب و تطبیق با مبرد، نصب استاندارد توسط تیم ماهر و پشتیبانی فنی پس از فروش. برای استعلام قیمت، دریافت مشاوره یا ثبت سفارش با شماره‌های 02177751990 و 09103900143 تماس بگیرید — تیم فنی ما آماده پشتیبانی پروژه شماست.
