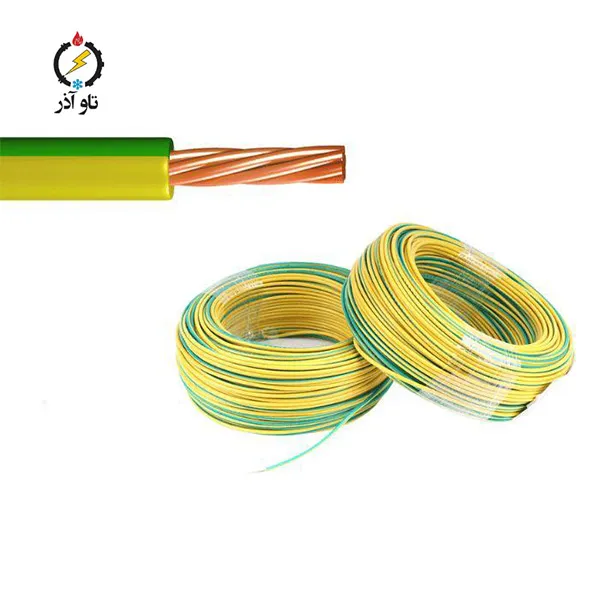

معرفی کلی سیم مفتولی ارت روکشدار 1 × 70 سیمیا

سیم مفتولی ارت روکشدار 1 × 70 سیمیا یک هادی حفاظتی تک‌رشته‌ای با سطح مقطع 70 mm² از برند سیمیا است که برای تامین اتصال زمین (Protective Earth – PE) در تابلوها، شینه‌ها و مسیرهای توزیع طراحی شده است. این سیم مفتولی (Solid) با روکش PVC به رنگ زرد-سبز تولید می‌شود تا مطابق رنگ‌بندی بین‌المللی هادی حفاظتی قابل شناسایی باشد. سطح مقطع 70 mm² ترکیبی از مقاومت الکتریکی پایین و سهولت نصب را ارائه می‌دهد و برای پروژه‌های صنعتی، تابلوهای ورودی و مسیرهای ارت با نیاز به ظرفیت حمل جریان بالا مناسب است. برای موارد محاسباتی از یک تقریب مرجع برای مقاومت هادی استفاده شده است: با فرض ρ ≈ 0.0184 Ω·mm²/m برای مس در دمای 20°C، مقاومت تقریبی این هادی برابر 0.263 Ω/km (معادل 0.000263 Ω/m) محاسبه می‌شود. در ادامه مشخصات فنی، مزایا، کاربردها، محاسبات مهندسی با مثال‌های عددی قابل استفاده در صفحه محصول، نکات نصب و پایان‌دهی، ملاحظات حرارتی، استانداردها، راهنمای سفارش و پاراگراف معرفی شرکت تاو آذر سهند آورده شده است.

مشخصات فنی سیم مفتولی ارت روکشدار 1 × 70 سیمیا

پارامترهای پایه

– برند: سیمیا

– نام محصول: سیم مفتولی ارت روکشدار سبز و زرد 1 × 70 mm² سیمیا

– ساختار: تک‌رشته (Single core), مفتولی (Solid, Class 1)

– سطح مقطع هادی: 70 mm²

– جنس هادی: مس (Copper)

– عایق: PVC

– رنگ روکش: Green/Yellow

– کاربرد اصلی: هادی حفاظتی (Protective Earth – PE)

– مقاومت هادی (تقریبی) در 20°C: 0.263 Ω/km → 0.000263 Ω/m

– محدوده دمایی مرجع: -30°C to +70°C

– فرکانس مرجع: 50-60 Hz

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بر اساس سفارش



چرا سیم مفتولی ارت روکشدار 1 × 70 سیمیا؟ مزایا و نقاط قوت

مزایا:

– **مقاومت الکتریکی پایین:** سطح مقطع بالا موجب کاهش مقاومت هادی و افت ولتاژ می‌گردد که در حفاظت و ایمنی تجهیزات تاثیر مثبت دارد.

– **قابلیت حمل جریان خطای بالا:** این هادی می‌تواند جریان‌های گذرا و خطای قابل‌توجه را برای زمان کوتاه تحمل کند که برای شینه‌های ورودی و نقاط حسّاس اهمیت دارد.

– **اتصال مکانیکی قابل‌اطمینان:** هادی مفتولی اتصال محکمی در ترمینال‌ها برقرار می‌کند که از افزایش مقاومت تماس و ایجاد نقاط داغ جلوگیری می‌نماید.

– **شناسایی سریع و استاندارد:** رنگ زرد-سبز مطابق استاندارد، شناسایی هادی ارت را ساده می‌کند و ریسک اشتباه در سیم‌بندی را کاهش می‌دهد.

– **نصب اقتصادی در پروژه‌های بزرگ:** عرضه به‌صورت قرقره یا کلاف و امکان برش متری باعث می‌شود مدیریت پروژه و نصب در حجم بالا ساده‌تر گردد.

موارد کاربرد و پروژه‌های هدف سیم مفتولی ارت روکشدار 1 × 70 سیمیا

موارد کاربرد:

– شینه‌های اصلی زمین در تابلوهای توزیع و تابلوهای ورودی ساختمان‌ها.

– اتصال زمین ترانسفورماتورها و ژنراتورها در پست‌ها و مراکز توزیع.

– سیستم‌های ارتینگ در نیروگاه‌ها، پالایشگاه‌ها، دیتاسنترها و سایت‌های صنعتی.

– تقویت مسیرهای ارت در پروژه‌های بازسازی و افزایش ظرفیت حفاظتی سیستم.

– کاربرد در پروژه‌هایی که نیاز به هادی محافظتی با تحمل جریان بالا و مقاومت پایین دارند.

محاسبات مهندسی: مقاومت، افت ولتاژ و نمونه‌های عددی

 چرا مقاومت هادی مهم است؟

مقاومت هادی در تعیین جریان خطا، افت ولتاژ تماس و عملکرد تجهیزاتی مانند رله‌ها و کلیدهای حفاظتی نقش اساسی دارد. انتخاب هادی با سطح مقطع مناسب یکی از راه‌های کم کردن مقاومت حلقه خطا و افزایش قابلیت اطمینان سیستم است. در ادامه فرمول‌ها و مثال‌های عددی کاربردی آورده شده است.

فرمول‌ها و تبدیل واحدها

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– محاسبه برای 70 mm²: R_per_m = 0.263 ÷ 1000 = 0.000263 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– مقاومت حلقه (رفت+برگشت): R_loop = R_per_m × (2 × L)

– تلفات Joule: P_loss = I² × R_loop

مثال‌های عددی کاربردی

مثال 1 — خطای متوسط نزدیک تابلو: I = 50.0 A, L = 10 m

– R_per_m = 0.000263 Ω/m

– V_drop_per_m = I × R_per_m = 0.013143 V/m

– V_drop_total (یک‌طرفه) = 0.131429 V

– V_drop_loop (رفت+برگشت) = 0.262857 V

– مقاومت حلقه R_loop = 0.005257 Ω → تلفات ≈ 13.142857 W

مثال 2 — خطای قابل توجه در مسیر متوسط: I = 200.0 A, L = 20 m

– R_per_m = 0.000263 Ω/m

– V_drop_per_m = I × R_per_m = 0.052571 V/m

– V_drop_total (یک‌طرفه) = 1.051429 V

– V_drop_loop (رفت+برگشت) = 2.102857 V

– مقاومت حلقه R_loop = 0.010514 Ω → تلفات ≈ 420.571429 W

مثال 3 — شرایط خطای شدید فرضی: I = 1000.0 A, L = 30 m

– R_per_m = 0.000263 Ω/m

– V_drop_per_m = I × R_per_m = 0.262857 V/m

– V_drop_total (یک‌طرفه) = 7.885714 V

– V_drop_loop (رفت+برگشت) = 15.771429 V

– مقاومت حلقه R_loop = 0.015771 Ω → تلفات ≈ 15771.428571 W

مثال 4 — سناریوی اتصال کوتاه شدید در فاصله کوتاه: I = 5000.0 A, L = 5 m

– R_per_m = 0.000263 Ω/m

– V_drop_per_m = I × R_per_m = 1.314286 V/m

– V_drop_total (یک‌طرفه) = 6.571429 V

– V_drop_loop (رفت+برگشت) = 13.142857 V

– مقاومت حلقه R_loop = 0.002629 Ω → تلفات ≈ 65714.285714 W

تحلیل نتایج و توصیه‌های مهندسی

تفسیر و نکات مهندسی:

– برای طول‌های کوتاه (مثلاً کمتر از 20 m) و جریان‌های متوسط، سطح مقطع 70 mm² مقاومت بسیار کمی ایجاد می‌کند و به‌خوبی از عهده حفاظت برمی‌آید.

– در پروژه‌هایی با طول‌های بسیار زیاد یا جریان خطای شدید، ممکن است نیاز به شینه زمین یا هادی‌های موازی باشد تا مقاومت کلی کاهش یابد.

– همواره در محاسبات حفاظتی از مقادیر واقعی مقاومت هادی مطابق دیتاشیت تولیدکننده استفاده کنید؛ مقادیر ارائه‌شده در این متن تقریب هستند و برای تخمین اولیه کاربرد دارند.

ملاحظات حرارتی و تحمل جریان اتصال کوتاه

نکات حرارتی

سطح مقطع 70 mm² ظرفیت حرارتی بالاتری نسبت به هادی‌های کوچک‌تر دارد و می‌تواند جریان‌های لحظه‌ای بالاتری را برای مدت کوتاه تحمل کند؛ با این حال تحلیل I²t و انتخاب ترمینال مناسب برای جلوگیری از نقطه‌گرم ضروری است. در پروژه‌های حساس توصیه می‌شود تحلیل حرارتی با درنظر گرفتن شرایط نصب، تهویه و توزیع حرارت انجام شود.

نکات نصب، پایان‌دهی و نگهداری

نکات نصب و اجرایی:

1) استفاده از ترمینال‌ها و کلمپ‌های استاندارد و مناسب برای 70 mm² با سطح تماس وسیع. پیچ‌ها را با گشتاور مشخص ببندید.

2) برای جلوگیری از اکسیداسیون سطح کانکت، تماس را قبل از اتصال تمیز نمایید.

3) در مسیرهای طولانی از ابزار کشش مناسب و هدایت قرقره استفاده کنید تا از پیچیدگی و آسیب مکانیکی جلوگیری شود.

4) در محل‌هایی که احتمال ضربه یا سایش وجود دارد از محافظ مکانیکی (داکت، لوله یا غلاف) استفاده کنید.

5) پس از نصب، تست مقاومت اتصال زمین و ثبت نتایج به‌عنوان مستندات پروژه ضروری است.

6) پیشنهاد می‌شود در نقاط حساس از واشر و گسکت مناسب برای توزیع فشار استفاده شود تا از ایجاد نقاط داغ جلوگیری شود.

استانداردها، کیفیت و مدارک فنی

استانداردها و کنترل کیفیت:

– هادی مسی باید مطابق با IEC 60228 (Class 1 برای مفتولی) تولید شود.

– الزامات عایق و تست دی‌الکتریک باید مطابق استانداردهای مربوطه رعایت شود.

– تست‌های کنترل کیفیت شامل اندازه‌گیری مقاومت هادی، تست دی‌الکتریک و بازرسی ظاهری لازم است.

در پروژه‌های بزرگ شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گواهی کیفیت و گزارش‌های آزمایشگاهی را هنگام استعلام ارائه نماید.

کاربردهای ویژه و راهنمای انتخاب

راهنمای انتخاب و کاربردهای ویژه:

– برای نقاط ورودی اصلی ساختمان یا تاسیسات صنعتی که احتمال جریان خطای بالا وجود دارد، انتخاب سیم 70 mm² یا شینه زمین اصلی توصیه می‌شود.

– در سیستم‌های حساس مانند دیتاسنترها یا مراکز پزشکی، کاهش مقاومت حلقه زمین اهمیت حیاتی دارد؛ در این‌گونه پروژه‌ها تحلیل مهندسی و تست میدانی ضروری است.

– در صورت نیاز به افزایش ظرفیت، می‌توان از سیم‌های موازی یا شینه‌های مسی با طراحی مناسب استفاده کرد.

سفارش، بسته‌بندی و خدمات پس از فروش

نکات سفارش و خدمات:

– واحد فروش: عرضه به‌صورت برش متری (1 meter) یا قرقره/کلاف صنعتی بنا به نیاز پروژه.

– قابلیت برچسب‌گذاری، بسته‌بندی سفارشی و ارسال نمونه جهت آزمون در محل پروژه وجود دارد.

– ارائه دیتاشیت فنی، گواهی‌های QC و پشتیبانی مهندسی برای پروژه‌های بزرگ ممکن است.

برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش سیم مفتولی ارت روکشدار سبز و زرد 1 × 70 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده ارائه مشاوره و ارسال نمونه است.

پرسش‌های متداول (FAQ) کوتاه

Q1: آیا این سیم برای دفن مستقیم مناسب است؟

A1: معمولاً سیم‌های با روکش PVC برای دفن مستقیم مناسب نیستند مگر اینکه به‌صورت ویژه روکش محافظ داشته باشند؛ برای دفن یا فضای باز نسخه مناسب را هنگام استعلام ذکر کنید.

Q2: آیا می‌توان از این سیم به‌عنوان فاز استفاده کرد؟

A2: رنگ زرد-سبز مخصوص هادی حفاظتی است و استفاده از آن به‌عنوان فاز می‌تواند خطرناک باشد و توصیه نمی‌شود.

Q3: چه تست‌هایی پس از نصب لازم است؟

A3: تست مقاومت حلقه زمین، تست continuity و در صورت نیاز تست دی‌الکتریک و ثبت نتایج به‌منظور تضمین کیفیت نصب مورد نیاز است.

جمع‌بندی و معرفی شرکت تاو آذر سهند

سیم مفتولی ارت روکشدار سبز و زرد 1 × 70 mm² سیمیا با ترکیب مقاومت پایین، قابلیت حمل جریان بالا و نصب ساده، گزینه‌ای مطمئن برای تامین هادی حفاظتی در پروژه‌های حساس و بزرگ می‌باشد. شرکت تاو آذر سهند با بیش از 18 years تجربه در تامین سیم و کابل تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش این سیم با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت آزمون در پروژه شما است.
