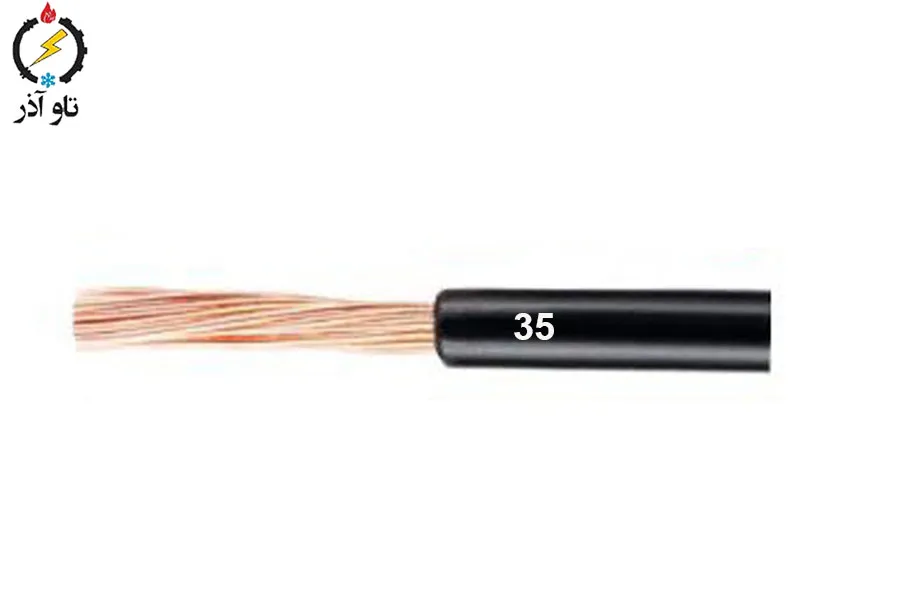

معرفی کلی محصول سیم افشان مسی 35 mm² افشار نژاد

سیم افشان مسی 35 mm² تولید شرکت افشار نژاد خراشان یک هادی انعطاف‌پذیر و پرظرفیت است که برای انتقال توان در شبکه‌های صنعتی و تأسیسات بزرگ طراحی شده است. این سیم مناسب خروجی تابلوها، کابل رابط‌های قدرت، تغذیه موتورها و مسیرهای توزیع داخلی است که هم مقاومت پایین و هم انعطاف‌پذیری برای نصب داخل تابلو یا کانال لازم دارند. واحد فروش: 1 meter تا امکان برش دقیق و سفارش متراژ مورد نیاز پروژه وجود داشته باشد.

مشخصات فنی کلیدی سیم افشان مسی 35 mm² افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع سیم یا کابل: سیم افشان
• سطح مقطع نامی هادی: 35 mm²
• ولتاژ نامی: 750 VAC
• ضخامت عایق: 1.2 mm
• میانگین قطر خارجی: 11.3 mm
• حداکثر مقاومت هادی در 20°C: 0.554 Ω/km
• وزن تقریبی: 395 kg/km (معادل 0.395 kg/m)
• واحد فروش: 1 meter

مزایا و نقاط قوت سیم افشان مسی 35 mm² افشار نژاد

مقاومت پایین و افت ولتاژ کنترل‌شده (H3)

مقاومت هادی اعلام‌شده 0.554 Ω/km یعنی 0.000554 Ω/m. مقاومت کم هادی به معنی افت ولتاژ کمتر و راندمان بالاتر در مسیرهای دارای مصرف بالاست.

انعطاف‌پذیری مناسب برای نصب صنعتی و تابلوئی

ساختار افشانِ رشته‌ای نصب داخل تابلوها، عبور از خم‌ها و اتصال به ترمینال‌ها را آسان می‌کند؛ در مقایسه با هادی مفتولی زمان نصب و ریسک شکستگی رشته‌ها به‌مراتب کمتر است.

عایق استاندارد و دوام مکانیکی قابل قبول

ضخامت عایق 1.2 mm حفاظت الکتریکی مناسبی ارائه می‌دهد و در ترکیب با قطر خارجی 11.3 mm مدیریت مسیر و چینش داخل داکت یا کانال را ساده می‌کند.

مناسب برای بارهای متوسط تا پرقدرت

با سطح مقطع 35 mm² این سیم می‌تواند جریان‌های قابل توجهی را بدون گرم شدن بیش از حد عبور دهد (مقدار دقیق جریان مجاز بسته به شرایط نصب تعیین می‌شود). برای پروژه‌های توزیع داخلی، اتصال تابلوها و تغذیه موتورها گزینه‌ای اقتصادی و حرفه‌ای است.

کاربردها و موارد استفاده سیم افشان مسی 35 mm² افشار نژاد

• اتصال تابلو اصلی به تابلوهای فرعی در ساختمان‌های صنعتی و تجاری.
• خروجی تابلوهای قدرت و کابل رابط‌های صنعتی.
• تغذیه موتورهای سه‌فاز متوسط، پمپ‌ها و کمپرسورها در خطوط تولید.
• مسیرهای توزیع در کارگاه‌ها، سوله‌ها و مراکز داده که هم ظرفیت و هم انعطاف نیاز است.
• کابل‌کشی داخلی تابلوها و اتاق‌های برق که نظم و فضای کم اهمیت دارد.

محاسبات فنی و مثال‌های عددی

در این بخش محاسبات مقاومت بر متر، افت ولتاژ و مثال‌هایی با گام‌های عددی دقیق ارائه می‌شود تا بتوانید بصورت مهندسی تصمیم بگیرید.

تبدیل مقاومت اعلام‌شده به Ω/m (H3)

• مقاومت اعلام‌شده: 0.554 Ω/km.
• تبدیل به Ω/m: 0.554 ÷ 1000 = 0.000554 Ω/m.

وزن بر متر (H3)

• وزن اعلام‌شده: 395 kg/km.
• وزن بر متر: 395 ÷ 1000 = 0.395 kg/m.

فرمول پایه افت ولتاژ

V_drop_total = I × R_per_m × L
(برای افت حلقه رفت و برگشت مقدار را در 2 ضرب کنید یا طول حلقه را دو برابر لحاظ کنید.)

مثال 1 — جریان نمونه I = 125 A، طول L = 30 m (H3)

1. R_per_m = 0.000554 Ω/m.
2. I = 125 A.
3. V_drop_per_m = 125 × 0.000554.
   • 100 × 0.000554 = 0.0554
   • 25 × 0.000554 = 0.01385
   • مجموع = 0.06925 V/m.
4. V_drop_total = 0.06925 × 30 = 2.0775 V.
5. درصد افت نسبت به مرجع 400 V = (2.0775 ÷ 400) × 100 = 0.52%.
6. درصد افت نسبت به ولتاژ نامی 750 V = (2.0775 ÷ 750) × 100 = 0.28%.

نتیجه: برای جریان 125 A در طول 30 m افت ولتاژ حدود 2.08 V است که عملکرد پایدار را تضمین می‌کند.

مثال 2 — جریان I = 160 A، طول L = 50 m (H3)

1. V_drop_per_m = 160 × 0.000554.
   • 100 × 0.000554 = 0.0554
   • 60 × 0.000554 = 0.03324
   • مجموع = 0.08864 V/m.
2. V_drop_total = 0.08864 × 50 = 4.432 V.
3. درصد افت نسبت به 400 V = (4.432 ÷ 400) × 100 = 1.11%.
4. درصد افت نسبت به 750 V = (4.432 ÷ 750) × 100 = 0.59%.

نتیجه: حتی برای مسیرهای بلندتر افت زیر 1.2% نسبت به 400 V است؛ برای اغلب کاربردها قابل قبول می‌باشد.

مثال 3 — جریان I = 200 A، طول L = 30 m (H3)

1. V_drop_per_m = 200 × 0.000554 = 0.1108 V/m.
2. V_drop_total = 0.1108 × 30 = 3.324 V.
3. درصد افت نسبت به 750 V = (3.324 ÷ 750) × 100 = 0.44%.
4. درصد افت نسبت به 400 V = (3.324 ÷ 400) × 100 = 0.83%.

نکته مهندسی: برای محاسبات دقیق سه‌فاز و مصارف موتوری، راکتانس کابل و ضریب توان (cosφ) را نیز باید لحاظ کنید؛ ارقام فوق بر پایه مقاومت هادی و برای برآورد سریع آورده شده‌اند.

نکات نصب، Derating و انتخاب تجهیزات حفاظتی

شرایط Derating و دمای محیط

مقادیر جریان مجاز معمولاً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شوند. در صورتی که سیم داخل لوله، در دسته کابل‌ها قرار گیرد یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال شود که جریان مجاز کاهش می‌یابد. همیشه از جداول مرجع یا دیتاشیت سازنده برای اعمال derating استفاده کنید.

انتخاب کلیدها و فیوزها

کلید و فیوز باید بر اساس جریان دائمی و شرایط راه‌اندازی انتخاب شوند. برای موتورها جریان راه‌اندازی می‌تواند چند برابر جریان نامی باشد؛ هماهنگی حفاظتی بین کابل و کلید اهمیت دارد تا از گرم شدن یا آسیب دیدن کابل جلوگیری شود.

اتصالات هادی افشان

برای جلوگیری از افزایش مقاومت تماس و ایجاد نقاط داغ در نقاط اتصال از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده استفاده کنید. پیچ‌های ترمینال را با گشتاور توصیه‌شده ببندید.

حفاظت مکانیکی

اگر سیم در معرض سایش، ضربه یا شرایط بیرونی باشد، از لوله‌های محافظ، کانال تقویت‌شده یا کابل با روکشی مقاوم استفاده کنید.

نگهداری و بازرسی دوره‌ای سیم افشان مسی 35 mm² افشار نژاد

• بازدید بصری منظم برای شناسایی بریدگی، سایش یا تغییر رنگ عایق.
• بررسی نقاط اتصال با دوربین حرارتی جهت یافتن نقاط داغ.
• تست عایقی و اندازه‌گیری مقاومت هادی در بازه‌های زمانی مشخص در پروژه‌های حساس.
• در صورت مشاهده بوی سوختگی یا دود، بلافاصله تغذیه را قطع و بررسی فنی انجام دهید.

سوالات متداول (FAQ) — کوتاه و کاربردی

برای چه مصارفی سیم 35 mm² مناسب‌تر است؟

برای تغذیه تابلوها، خروجی فیدرها، کابل رابط‌های صنعتی و موتورهای متوسط که نیاز به ظرفیت قابل اعتماد و افت ولتاژ کم دارند.

آیا می‌توان از این سیم در فضای باز استفاده کرد؟

به‌صورت معمول عایق استاندارد برای نصب‌های داخلی طراحی شده است؛ برای فضای باز یا نصب در معرض UV و رطوبت از نوع با روکش مقاوم یا محافظ مکانیکی استفاده نمایید.

چگونه طول و سطح مقطع مناسب را انتخاب کنم؟

طول مسیر، جریان بار، افت ولتاژ مجاز و شرایط نصب را محاسبه کنید. در صورت نیاز تیم فنی ما محاسبات دقیق شامل افت ولتاژ، derating و انتخاب حفاظت را برای پروژه شما انجام می‌دهد.

سفارش، بسته‌بندی و خدمات

• واحد فروش: 1 meter — برش متری و بسته‌بندی سفارشی بر اساس نیاز پروژه.
• امکان ارائه دیتاشیت رسمی، گواهی‌های تست و نمونه برای پروژه‌های بزرگ وجود دارد.
• برای سفارش‌های عمده قیمت ویژه و زمان تأمین اعلام می‌گردد.
• پشتیبانی فنی برای محاسبات جریان، افت ولتاژ و پیشنهاد تجهیزات حفاظتی در اختیار شما قرار می‌گیرد.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر انواع سیم و کابل از برندهای شناخته‌شده از جمله افشار نژاد خراشان است. ما تضمین می‌کنیم کالاهای ارائه‌شده اصل، مطابق مشخصات فنی اعلام‌شده و همراه با پشتیبانی فنی کامل باشند. دلایل اصلی خرید از ما عبارت‌اند از: تضمین اصالت کالا، مشاوره فنی تخصصی و رایگان، امکان برش متری و بسته‌بندی سفارشی، تحویل سریع و قیمت رقابتی. برای استعلام قیمت، دریافت دیتاشیت رسمی یا سفارش متری سیم افشان 35 mm² با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا مناسب‌ترین و اقتصادی‌ترین راهکار را مطابق نیاز پروژه شما ارائه دهد.
