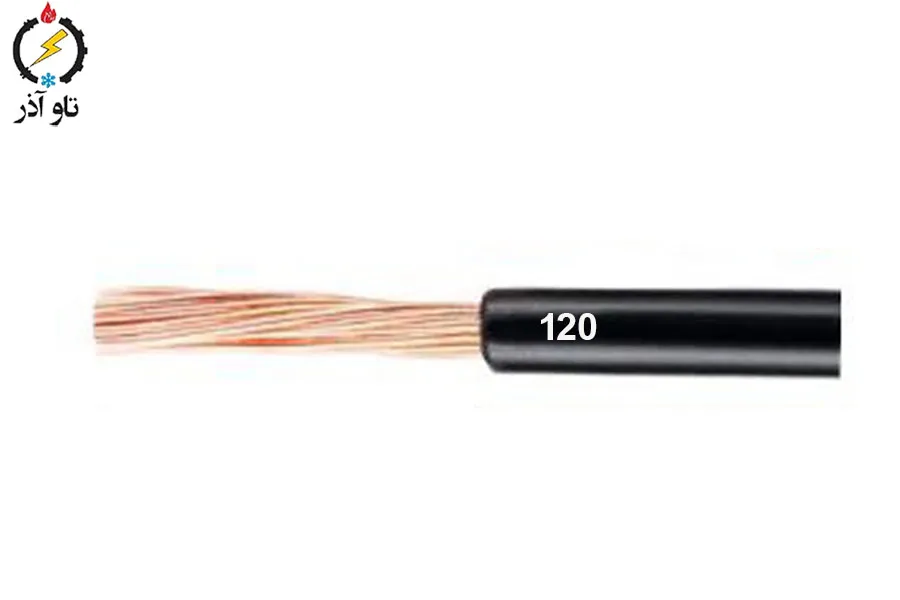

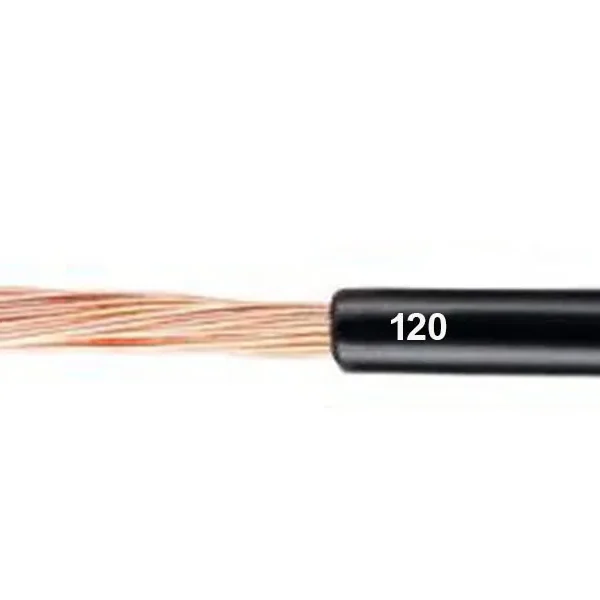

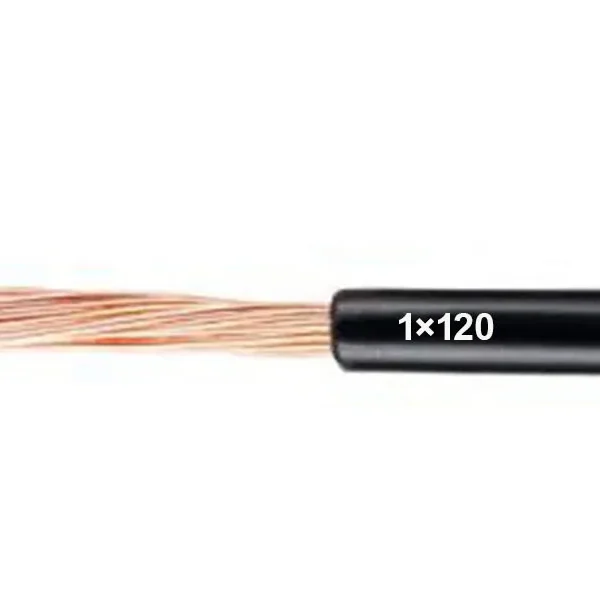

معرفی کلی سیم افشان مسی 120 mm² افشار نژاد

سیم افشان مسی 120 mm² ساخت شرکت افشار نژاد خراشان یک هادی افشان با سطح مقطع بزرگ و مناسب برای انتقال توان بالا است. این سیم با ولتاژ نامی 750 VAC و ضخامت عایق 1.6 mm طراحی شده تا ترکیبی از هدایت الکتریکی بالا، دوام مکانیکی و انعطاف‌پذیری نصب را ارائه دهد. قطر خارجی میانگین 19.7 mm و وزن تقریبی 1280 kg/km نشان‌دهنده‌ی هادیی پرظرفیت و سنگین‌وزن است که در خروجی تابلوها، اتصال ترانسفورمرها، خروجی ژنراتورها و خطوط تغذیه اصلی صنعتی کاربرد دارد. واحد فروش: 1 meter (امکان برش متری).

مشخصات فنی کلیدی سیم افشان مسی 120 mm² افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع سیم یا کابل: سیم افشان
• سطح مقطع نامی هادی: 120 mm²
• ولتاژ نامی: 750 VAC
• ضخامت عایق: 1.6 mm
• میانگین قطر خارجی: 19.7 mm
• حداکثر مقاومت هادی در 20°C: 0.161 Ω/km
• وزن تقریبی: 1280 kg/km
• واحد فروش: 1 meter

مزایا سیم افشان مسی 120 mm² افشار نژاد

هدایت الکتریکی و افت ولتاژ پایین

سطح مقطع 120 mm² باعث می‌شود مقاومت هادی بسیار پایین باشد و در نتیجه افت ولتاژ و تلفات حرارتی در مسیرهای طولانی یا بارهای سنگین کاهش یابد. این ویژگی برای تغذیه موتورها، ترانسفورمرها و بارهای حساس حیاتی است.

انعطاف‌پذیری نصب

افشان بودن هادی نصب در مسیرهای خم‌دار و داخل تابلو را ساده‌تر می‌کند، بدون اینکه نیاز به استفاده از کابل‌های سفت و سخت مفتولی باشد. این مزیت نصب، زمان و هزینه اجرا را کاهش می‌دهد.

عایق مناسب و دوام مکانیکی

ضخامت عایق 1.6 mm حفاظت الکتریکی قابل‌قبولی فراهم می‌کند؛ ساختار و روکش سیم برای نصب داخل تابلو، کانال و مسیرهای صنعتی مناسب است. علاوه بر این، قطر خارجی نسبتاً بزرگ امکان مدیریت بهتر حرارت و مکانیک را فراهم می‌آورد.

مناسب برای پروژه‌های صنعتی و زیرساختی

این سیم برای خروجی تابلوهای اصلی، اتصال ژنراتورها، خطوط تغذیه پست‌های داخلی و هر کاربردی که نیاز به حمل جریان بالا و پایداری ولتاژ دارد، ایده‌آل است.

تبدیل پارامترها به واحدهای مهندسی

مقاومت بر متر — گام‌به‌گام

مقاومت اعلام‌شده: 0.161 Ω/km.
برای تبدیل به Ω/m گام‌به‌گام محاسبه می‌کنیم:

1. مقدار در واحد کیلومتر: 0.161 Ω per 1000 m
2. برای به‌دست آوردن مقدار بر متر، تقسیم بر 1000 انجام می‌دهیم:
   • 0.161 ÷ 1000 = 0.000161
3. نتیجه: R_per_m = 0.000161 Ω/m

(گام به گام: 0.161 divided by 1000 → shift decimal three places → 0.000161)

وزن بر متر

وزن اعلام‌شده: 1280 kg/km. تبدیل به kg/m:

1. 1280 ÷ 1000 = 1.28 kg/m

فرمول پایه افت ولتاژ و توضیح روش

برای محاسبه افت ولتاژ در یک هادی ساده از فرمول زیر استفاده می‌کنیم:

V_drop_single = I × R_per_m × L

که در آن:

• I = جریان عبوری (A)
• R_per_m = مقاومت هادی بر متر (Ω/m)
• L = طول یک‌طرفه مسیر (m)

برای افت حلقه (رفت و برگشت) مقدار تک‌طرفه را در 2 ضرب کنید یا طول حلقه را دو برابر لحاظ نمایید.

برای محاسبات سه‌فاز و بارهای متقارن (و فرض cosφ ≈ 1) برآورد سریع را می‌توانیم با فرمول زیر انجام دهیم:

ΔV_3ph ≈ √3 × I × R_per_m × L

مثال‌های عددی و محاسبات گام‌به‌گام

تمامی محاسبات دقیق و مرحله‌ای نوشته شده‌اند تا اطمینان از بدون خطا بودن عملیات عددی وجود داشته باشد.

مثال 1 — I = 200 A، L = 30 m

گام‌ها:

1. R_per_m = 0.000161 Ω/m.
2. I = 200 A.
3. محاسبه V_drop_per_m = I × R_per_m.
   • اول: 200 × 0.000161
   • محاسبه پایه: 2 × 0.000161 = 0.000322
   • سپس ضرب در 100 (برای 200 = 2 × 100): 0.000322 × 100 = 0.0322 V/m.
4. V_drop_total (یک‌طرفه) = 0.0322 × 30.
   • 0.0322 × 3 = 0.0966 → ×10 = 0.966 V.
5. درصد افت نسبت به 750 V = (0.966 ÷ 750) × 100.
   • 0.966 ÷ 750 = 0.001288 → ×100 = 0.1288%.

نتیجه: برای 200 A و طول 30 m افت تک‌فاز ≈ 0.966 V (≈ 0.13% از 750 V) — مقدار بسیار کم و مطلوب برای خطوط اصلی.

مثال 2 — I = 300 A، L = 50 m

گام‌ها:

1. R_per_m = 0.000161 Ω/m.
2. I = 300 A.
3. V_drop_per_m = 300 × 0.000161.
   • 3 × 0.000161 = 0.000483 → ضرب در 100 = 0.0483 V/m.
4. V_drop_total = 0.0483 × 50.
   • 0.0483 × 5 = 0.2415 → ×10 = 2.415 V.
5. درصد افت = (2.415 ÷ 750) × 100 = 0.00322 → ×100 = 0.322%.

نتیجه: برای 300 A و 50 m افت ≈ 2.415 V (≈ 0.32%) — باز هم بسیار پایین برای استانداردهای صنعتی.

مثال 3 — I = 100 A، L = 20 m

گام‌ها:

1. R_per_m = 0.000161 Ω/m.
2. I = 100 A.
3. V_drop_per_m = 100 × 0.000161 = 0.0161 V/m.
4. V_drop_total = 0.0161 × 20 = 0.322 V.
5. درصد افت = (0.322 ÷ 750) × 100 ≈ 0.043%.

نتیجه: برای مسیر کوتاه و جریان 100 A افت فوق‌العاده ناچیز است.

نکته سه‌فاز

برای برآورد سه‌فاز و بار متقارن مثال 1:

• ΔV_3ph ≈ √3 × I × R_per_m × L = 1.732 × 200 × 0.000161 × 30.
  محاسبه گام‌به‌گام:

1. 200 × 0.000161 = 0.0322 (همان V_drop_per_m).
2. ×30 → 0.966 V (تک‌فاز).
3. ×1.732 → 0.966 × 1.732 = 1.673 V.
4. درصد نسبت به 750 V = (1.673 ÷ 750) × 100 ≈ 0.223%.

نکات نصب، Derating و ایمنی سیم افشان مسی 120 mm² افشار نژاد

شرایط Derating

• جریان مجاز نهایی بستگی به شرایط نصب دارد: نصب منفرد در هوا، نصب دسته‌ای، نصب داخل لوله یا دفن در خاک هر کدام تاثیرگذار است.
• در حالت نصب داخل دسته یا داخل کانال بسته و دمای محیط بالا باید ضرایب کاهش (derating) اعمال شود و جریان مجاز کاهش یابد. برای مقدار دقیق از دیتاشیت تولیدکننده استفاده نمایید.

اتصالات و ترمینال‌گذاری

• برای مقاطع بزرگ از اتصالات پرس‌شده (crimp) و شینه‌کشی مناسب استفاده کنید تا مقاومت تماس پایین بماند.
• در صورت استفاده از ترمینال پیچ‌دار، گشتاور پیچ‌ها را مطابق توصیه تولیدکننده اعمال کنید. استفاده از فیش کابل‌شو (ferrule) برای هادی‌های افشان کوچک‌تر توصیه می‌شود.

رعایت شعاع خم و کشش مجاز

• شعاع خم را طبق دیتاشیت یا توصیه نصاب رعایت کنید تا رشته‌های افشان دچار خستگی نشوند.
• از کشیدن بیش از حد هنگام نصب خودداری کنید؛ این کار به هادی و روکش آسیب می‌زند.

حفاظت مکانیکی

• در مسیرهای دارای احتمال سایش یا ضربه از لوله یا داکت تقویت‌شده استفاده کنید.
• برای نصب‌های سقفی یا عمودی، نگهدارنده‌ها و بست‌های مناسب را در فواصل معین قرار دهید تا بار مکانیکی یکنواخت توزیع شود.

نگهداری و بازرسی دوره‌ای

• بازدید بصری مرتب برای تشخیص بریدگی، ترک یا تغییر رنگ روکش انجام دهید.
• بررسی نقاط اتصال با دوربین حرارتی در بازه‌های منظم برای کشف نقاط داغ توصیه می‌شود.
• در صورت مشاهده بوی سوختگی یا دود، فوراً برق را قطع و بررسی فنی انجام دهید.

سوالات متداول — FAQ

آیا این سیم برای فضای باز مناسب است؟
روکش استاندارد این سیم معمولاً برای نصب داخلی طراحی شده است؛ اگر قرار است در فضای باز نصب شود یا در معرض تابش مستقیم آفتاب و رطوبت قرار گیرد، از نسخه‌های با روکش مقاوم یا محافظ مکانیکی استفاده نمایید.

آیا می‌توان از این سیم برای خروجی ژنراتور استفاده کرد؟
بله — سطح مقطع 120 mm² برای خروجی ژنراتورها و اتصال ترانسفورمرها مناسب است؛ اما محاسبات جریان راه‌اندازی و هماهنگی حفاظت باید انجام شود.

چگونه طول مناسب را محاسبه کنم؟
طول مسیر را از نقطه منبع تا مصرف‌کننده اندازه‌گیری کنید؛ برای محاسبه افت حلقه مسیر رفت + برگشت را در نظر بگیرید یا مقدار تک‌طرف را در 2 ضرب کنید. در صورت نیاز تیم فنی ما می‌تواند محاسبات دقیق را برای پروژه شما انجام دهد.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — امکان برش متری برای پروژه‌های دقیق وجود دارد.
• برای سفارش‌های عمده امکان بسته‌بندی روی قرقره و ارائه دیتاشیت رسمی و گواهی‌های تست وجود دارد.
• تیم فنی ما می‌تواند محاسبات افت ولتاژ، derating و پیشنهاد اتصالات و تجهیزات حفاظتی را مطابق شرایط نصب شما انجام دهد.
• استعلام و سفارش: 02177751990
