در این مقاله به معرفی برند و محصولات شرکت بیتزر می پردازیم، همانطور که در بخش کمپرسورها گفتیم، کمپرسورهای بیتزر به سه دسته اصلی کمپرسورهای پیستونی (رفت و برگشتی) ، اسکرال و اسکرو تقسیم بندی می شوند، در این مقاله با تمام محصولات کمپرسور بیتزر آشنا خواهید شد ولی تمرکز اصلی ما بر روی مدل هایی است که در صنعت تبرید و تهویه مطبوع در ایران کاربرد دارند، لازم به ذکر است که منبع اصلی این مقاله سایت رسمی شرکت بیتزر www.bitzer.de است توسط تاو آذر ترجمه و تهیه شده است، عکس ها، نام مدل ها و کاتالوگ های محصولات از همین سایت جمع آوری شده، از این رو تمام مطالب مستند و مطابق با سایت بیتزر خواهد بود.

برند بیتزر

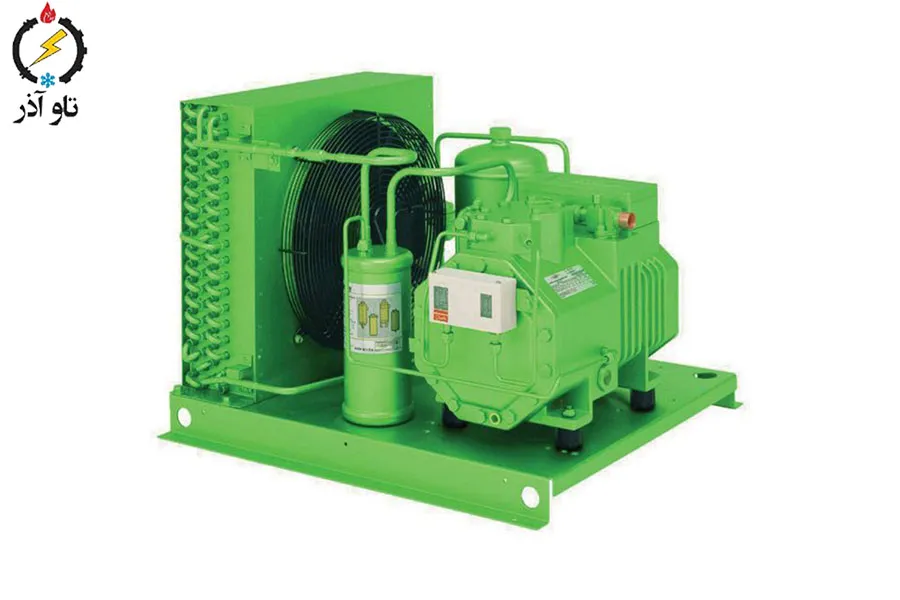

شرکت بیتزر در سال 1934 میلادی در آلمان تاسیس شد و امروزه به‌ عنوان یکی از محبوب ‌ترین و بزرگ ‌ترین تولید کنندگان کمپرسور برودتی در دنیا محسوب می‌شود. این شرکت با بهره گیری از دانش بروز و منحصربفرد خود و با بکارگیری بهترین تکنولوژی روز دنیا طیف کاملی از انواع کمپرسورهای برودتی را تولید می‌کند. در بازار ایران محصولات بیتزر ازجمله کمپرسورهای پیستونی، اسکرال، اسکرو و کمپرسورهای دو مرحله ای در مدل‌های مختلف و محصولاتی مانند یونیت های کندانسینگ ، مبدل های حرارتی و سایر محصولات عرضه می‌گردند، از مهم ترین ویژگی های بیتزر می توان به کیفیت ساخت بالا، کارایی فوق العاده و طول عمر بالا اشاره داشت، به همین علت در صنایع مهم از جمله صنایع غذاسازی، دارویی، تهویه مطبوع و سردخانه ها مورد توجه قرار گرفته اند.

انواع کمپرسورهای بیتزر

• کمپرسورهای پیستونی ( رفت و برگشتی )
• کمپرسورهای دو مرحله ای
• کمپرسورهای اسکرال
• کمپرسورهای اسکرو

کمپرسورهای پیستونی بیتزر به دو نوع نیمه هرمتیک و باز دسته بندی می شوند:

• انواع سری کمپرسورهای نیمه هرمتیک بیتزر
• مدلی جهانی و سازگار با محیط زیست

برای مبرد های استاندارد

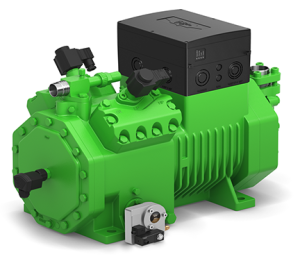

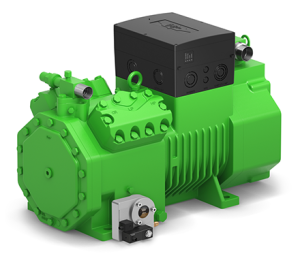

ECOLINE

سری ECOLINE به دلیل راندمان بالا، قابلیت تطبیق و سازگاری با محیط زیست شناخته شده است، این کمپرسورها دارای سرسیلندر کم لرزش، شیرهای تخلیه بهینه شده و ماژول های الکترونیکی پیشرفته برای تنظیم ظرفیت و ثبت داده ها هستند، هم چنین با مدل های قبلی سازگار بوده و به راحتی در سیستم های موجود قابل ادغام هستند.

مشخصات فنی سری ECOLINE

• اندازه ها: 7 سایز استاندارد ، 27 مدل مختلف
• محدوده ظرفیت: از 4 تا 221 مترمکعب بر ساعت ( مدل های تکی ) و تا 330 مترمکعب بر ساعت در مدل های دوتایی
• گواهینامه ها: EAC , CE , ASERCOM
• عملکرد نرم و روان: جریان بهینه گاز و حداقل اتلاف جریان برای عملکردی کارآمد و مطمعن.

کاربردها

• تبرید تجاری: مناسب برای دماهای تبخیر پایین، متوسط و بالا
• پمپ های حرارتی: عملکرد موثر در کاربردهای گرمایشی
• کاربردهای خاص: قابلیت تطبیق برای مناطق ضد-انفجار و مبردهای خاص

مبردها

• مبردهای استاندارد: HFC/HCFC
• مبرد های با GWP پایین: HFO , R-1234yf
• مبردهای طبیعی: Co2 و هیدروکربن ها
• مبردهای ویژه: R-32 و R-410A

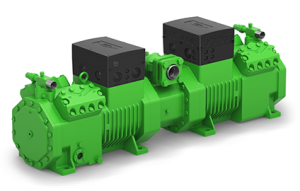

ECOLINE Tandem

سری ECOLINE Tandem به دلیل عملکرد اقتصادی و انرژی کارآمد به ویژه برای کاربردهای با نوسانات شدید بار شناخته شده است، سیستم سرسیلندر پیشرفته، عملکرد روان و ماژول های الکترونیکی نوین برای تنظیم ظرفیت و ثبت داده ها را امکان پذیر می کند، هم چنین این کمپرسورها با مدل های قدیمی سازگار بوده و به راحتی با سیستم های موجود قابل ادغام است.

مشخصات فنی

• پیکربندی : دو کمپرسور به صورت موازی به یکدیگر متصل شده اند.
• کنترل ظرفیت: مدل های 4 سیلندر و 6سیلندر با قابلیت قطع سیلندر برای تنظیمات خروجی مختلف
• راندمان: بهینه شده برای عملکرد در حالت بار کامل و بارهای جزیی
• ظرفیت سرمایشی: عملکرد بالا با حداقل مصرف انرژی
• طراحی: صفحه سوپاپ جدید و هندسه بهینه شده شیرهای تخلیه برای خروج کامل گاز

کاربردها

• تبرید تجاری: ایده آل برای سیستم هایی با بار متغیر
• سرمایش صنعتی: مناسب برای کاربردهای سنگین
• پمپ های حرارتی: ارائه عملکرد گرمایشی مناسب
• کاربردهای خاص: امکان تطبیق برای مناطق ضد-انفجار و مبردهای خاص

مبردها

• مطابق سری ECOLINE است.

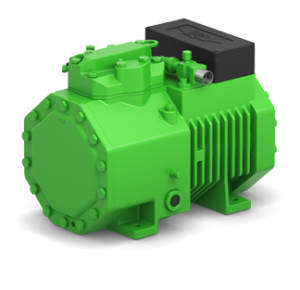

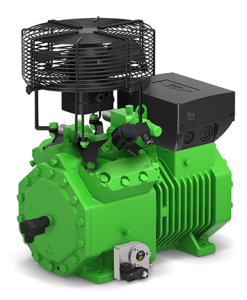

ECOLINE Single – Phase

سری ECOLINE Single – Phase به دلیل عملکرد اقتصادی و انرژی کارآمد، به ویژه برای کاربردهایی که برق سه فاز در دسترس نیست شناخته شده است. سیستم سرسیلندر پیشرفته، امکان عملکرد روان و ماژول های الکترونیکی جدید برای تنظیم ظرفیت و ثبت داده ها از ویژگی های اصلی این سری است، این کمپرسورها با مدل های قبلی سازگار بوده و به راحتی با سیستم های موجود قابل ادغام هستند.

مشخصات فنی

• نوع موتور: موتور تک فاز کارآمد با ربه رله انداز، خازن های راه انداز و خازن های دائم کار
• ظرفیت سرمایشی: بهینه شده برای مصرف انرژی حداقل از 4 الی 12 مترمکعب بر ساعت
• طراحی: صفحه سوپاپ جدید و هندسه بهینه شده شیرهای تخلیه برای خروج کامل گاز

کاربردها

• تبرید تجاری: ایده آل برای سیستم های سرمایشی کوچک
• پمپ های حرارتی: ارائه عملکرد گرمایشی کارآمد
• کاربردهای ویژه: امکان تطبیق برای مناطق ضد-انفجار و مبردهای خاص

مبردها

• مطابق با ECOLINE است

ECOLINE CE4 pump lubrication

ECOLINE H Series

برای کاربردهای سابکریتیک CO2

OCTAGON SL Subcritical

ECOLINE ME Subcritical

سیستم سابکریتیک CO2 چیست ؟

سیستم های سابکریتیک CO2 به سیستم هایی اشاره دارد که در آن دی اکسید کربن در فشار و دمایی کمتر از نقطه بحرانی خود یعنی 73.8 بار و دمای 31.1 درجه سانتیگراد کار می کنند، این نوع سیستم ها معمولا در تبرید صنعتی و تجاری مثل سردخانه ها و فرآیندهای تولید مواد غذایی استفاده می شود، در این سیستم ها از یک مبدل حرارتی برای کاهش فشار و دمای مبرد قبل از کمپرسور استفاده می شود.

برای کاربردهای ترنس کریتیک CO2

ECOLINE Transcritical

CO2LITE

سیستم های ترنس کریتیک CO2 چیست ؟

این سیستم ها در فشارهای بالاتر از نقطه بحرانی CO2 کار می کنند و برعکس سیستم های سابکریتیک که CO2 را به صورت مایع نگه می دارد، CO2 را به گاز فوق بحرانی تبدیل می کند، این سیستم ها به جای کندانسور نیاز به خنک کننده گاز (Gas Cooler) دارند زیرا در این شرایط چگالش رخ نمی دهد.

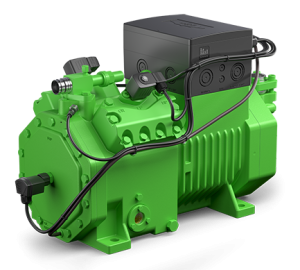

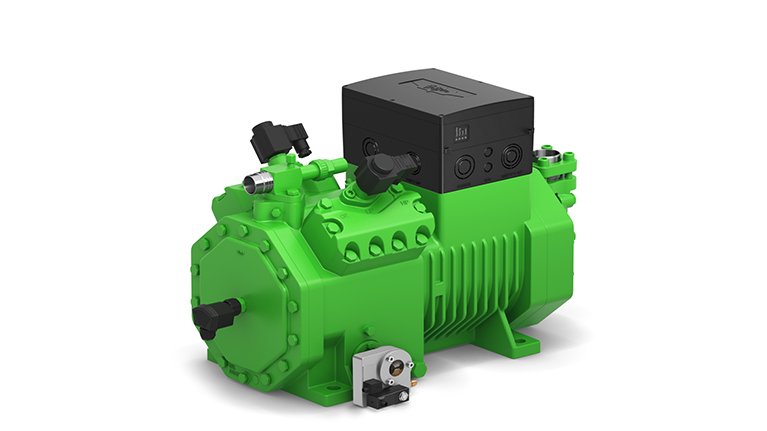

ECOLINE Pro Series

سری ECOLINE Pro Series برای مبردهای هیدروکربنی بهینه شده و بهره وری فوق العاده ای را در طیف وسیعی از کاربردها ارائه می دهد، این کمپرسورها دارای قطعات متحرک تقویت شده، مدیریت بهبود یافته روغن کاری و امکانات ایمنی پیشرفته برای جلوگیری از خطرات احتراق هستند، ماژول های IQ نصب شده، راه اندازی و نگهداری را ساده تر کرده اند.

مشخصات فنی

• محدوده ظرفیت: 7 سایز مختلف، 59 مدل ( از 4 الی 221 مترمکعب بر ساعت )
• گواهینامه ها: ASERCOM , CE , EAC
• راندمان: بهینه سازی شده برای عملکرد در حالت بار کامل و بارهای جزیی با کنترل ظرفیت VARISTEP
• روغن کاری: سیستم پیشرفته روغن PAG برای روانکاری بهینه
• ماژول IQ: دارای ماژول CM-RC-02 IQ برای عملکرد و نظارت بهینه
• دامنه دمایی: پشتیبانی از دمای تبخیر منفی 40 درجه سانتیگراد تا 35 درجه / دمای چگالش تا 75 درجه سانتیگراد

کاربردها

• پمپ های حرارتی: مناسب برای پمپ های حرارتی با دمای بالا
• تهویه مطبوع: ایده آل برای سرمایش با دمای متوسط
• تبرید دماپایین: طراحی برای نیازهای سرمایش صنعتی

مبردها

• R290 (پروپان) ، R600a (ایزوبوتان) و R-1270 (پروپن)
• برای گاز R-410A

OCTAGON R410A Series

سری OCTAGON R-410A برای کاربردهای فشار بالا طراحی شده و عملکرد سرمایشی بهینه رابا سیستم روغن کاری پیشرفته و دوام بالا ارائه می دهد، کنترل ظرفیت با مکش مسدود شده باعث افزایش راندمان انرژی می شود. در حالی که بدنه تقویت شده امکان عملکرد پایداردر شرایط سخت محیطی را فراهم می کند.

مشخصات فنی

• بهینه شده برای مبرد R-410A مناسب برای دمای اشباع مکش متوسط و بالا
• کنترل ظرفیت: سیستم مکش مسدود شده برای بهره وری بالا از 7 الی 152 مترمکعب بر ساعت
• روغن کاری: روغن کاری سانتریفیوژ پیشرفته با سیستم گردش روغن قوی
• دوام بالا: دارای چرخ دنده های مقاوم در برابر سایش و یاتاقان های چندلایه مستحکم
• بدنه فشار بالا: بدون صفحه پایینی، قابلیت تحمل فشار کاری تا 42 بار
• شرایط دمایی بالا: عملکرد قابل اعتماد حتی در آب و هواهای خیلی گرم مثل شهر اهواز

کاربردها

• تهویه مطبوع: ایده آل برای سرمایش با دمای متوسط
• تبرید تجاری: مناسب برای سرمایش دما بالا
• سرمایش صنعتی: طراحی شده برای نیازهای سرمایشی گسترده

مبردها

• مبرد اصلی R-410A
• مبرد R-32 جایگزین برای کاربردهای خاص

سری ECOLINE+ نسخه پیشرفته بیتزر با استفاده از مبرد CO2، موتور مغناطیس دائم با راه اندازی خطی و کنترل الکتریکی هوشمند ( اختیاری ) است، این سری بالاترین راندمان انرژی ممکن را فراهم می کند.
برای کاربردهای ترنس کریتیک CO2
• ECOLINE+ Transcritical

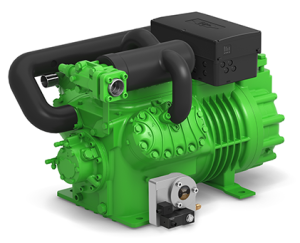

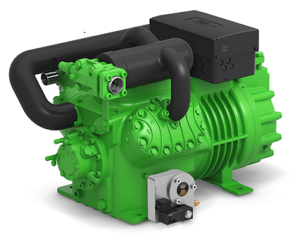

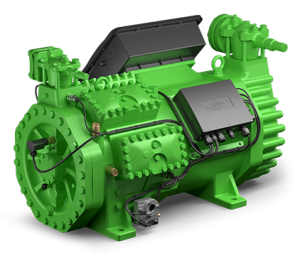

کمپرسورهای دو مرحله ای نیمه هرمتیک یا Two Stage بیتزر

کمپرسورهای پیستونی (رفت و برگشتی ) دو مرحله‌ای بیتزر به گونه ای طراحی شده اند که بتوانند نیازهای سرمایشی شدید را با بازده بالا تامین می کنند، ساختار نیمه بسته آن باعث می شود موتور و قطعات داخلی در محفظه ای بسته قرار داشته باشند ولی در صورت نیاز قابل تعمیر و سرویس باشند، فشرده سازی دو مرحله ای کمک می کند تا سرمای بیشتر و کارایی بهتر حاصل شود.

مشخصات فنی

• ابعاد متنوع در چندین مدل استاندارد و مدل تاندم
• ظرفیت مدل های استاندارد از 19.7 الی 101.1 مترمکعب بر ساعت
• ظرفیت مدل های تاندم از 127 الی 202 مترمکعب برساعت
• مناسب برای دماهای بسیار پایین و کاربردهای تبرید صنعتی
• امکان تعمیر و نگهداری آسان به علت نیمه هرمتیک بودن آن
• استفاده از سیستم خنک کننده مایع جانبی برای افزایش ظرفیت خنک کنندگی و بازدهی کل سیستم
• قابلیت اتصال به موتورهای استاندارد از طریق جعبه کوپلینگ یا درایوهای تسمه ای.

حجم جابجایی (مترمکعب بر ساعت) مدل محصولات

• 19.70 S4T-5.2(Y)
• 28 S4N-8.2(Y)
• 147.20 S66H-40.2(Y)
• 169 S66G-50.2(Y)
• 42.3 S4G-12.2(Y)
• 63.5 S6J-16.2(Y)
• 202.2 S66F-60.2(Y)
• 73.6 S6H-20.2(Y)
• 84.5 S6G-25.2(Y)
• 101.1 S6F-30.2(Y)
• 127 S66J-32.2(Y)

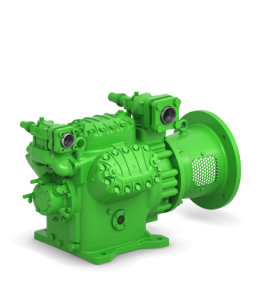

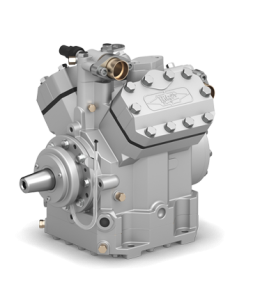

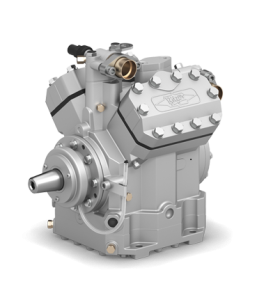

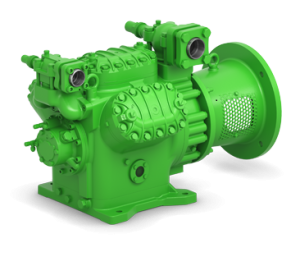

انواع سری کمپرسورهای پیستونی باز یا Open بیتزر

کمپرسورهای پیستونی با درایو باز در دو سری مدل برای مبردهای (H)CFC/HFC و آمونیاک موجود هستند. به دلیل طراحی با درایو باز، موتورهای استاندارد می‌توانند از طریق محفظه کوپلینگ یا سیستم تسمه‌ای به کمپرسور متصل شوند. قابلیت اطمینان بالا و نگهداری آسان این کمپرسورها را به گزینه‌ای محبوب در طول سال‌ها تبدیل کرده است
برای مبرد های استاندارد

2nd generation

0-VII Series

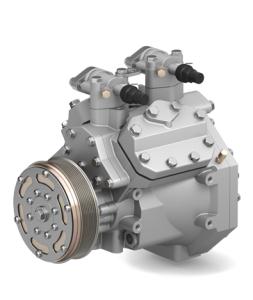

ROADSTAR

FR Series

F400

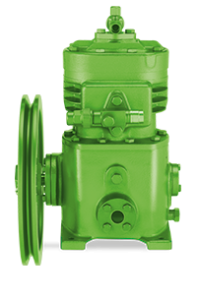

W…A Seris ( For NH3)

کمپرسورهای دو مرحله ای یا Two Stage مدل Open بیتزر

کمپرسورهای پیستونی دو مرحله‌ای با درایو باز برای محدوده برودتی دمای پایین بهینه شده‌اند. با استفاده از زیرخنک‌کن مایع اختیاری، ظرفیت سرمایشی و راندمان کل سیستم به طور قابل توجهی افزایش می‌یابد. موتورهای استاندارد می‌توانند از طریق محفظه کوپلینگ یا سیستم تسمه‌ ای به کمپرسور متصل شوند.

حجم جابجایی (متر مکعب برا ساعت ) در دور 1750 rpm حجم جابجایی (متر مکعب برا ساعت ) در دور 1450 rpm مدل محصولات

• 88.83 73.60 S6H.2(Y)
• 101.98 84.5 S6G.2(Y)
• 122.02 101.1 S6F.2(Y)

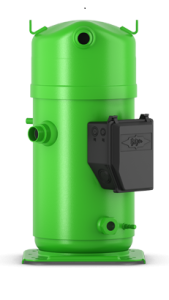

کمپرسورهای اسکرال بیتزر

بیتزر یکی از پیشگامان تولید کمپرسور اسکرال با راندمان بسیار بالا در صنعت تبرید است، کمپرسورهای اسکرال بیتزر جزو کم صداترین مدل های بازار بوده و در سیستم های خانگی مثل VRF، داکت اسپلیت ها، مینی چیلر و چیلرهای سبک استفاده می شوند، کمپرسورهای اسکرال از نوع بسته بوده و قابلیت تعمیر ندارند، کمپرسورهای اسکرال بیتزر تا توان 10 کیلووات تک فاز هستند.

انواع مدل های کمپرسور اسکرال بیتزر
برای مبردهای استاندارد

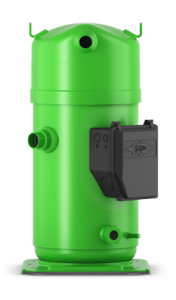

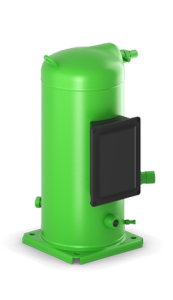

ESH Series

با سری توسعه ‌یافته ES ، بیتزر فناوری اسکرال نوآورانه ‌ای را برای کاربردهای سیستم‌ های تهویه مطبوع و پمپ‌های حرارتی معرفی کرده است. این کمپرسورها با ویژگی‌های فنی پیشرفته و راندمان انرژی فوق ‌العاده بالا متمایز می‌شوند. این سری شامل مدل‌هایی با توان موتور نامی بین ۷.۵ تا ۱۵ اسب بخار بوده و برای مبردهای R134a، R407C، R404A، R507A و R22 طراحی شده‌اند.

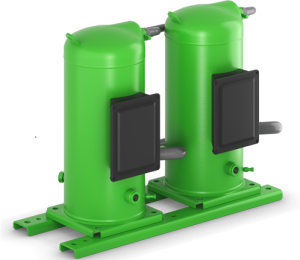

ESH Tandem Series

بیتزر کیت‌هایی برای واحدهای Tandem جهت عملیات موازی ارائه می‌دهد. این کیت‌ها شامل دو کمپرسور متصل به ‌هم هستند و نسبت به کمپرسورهای منفرد با همان توان خروجی، مزایای قابل ‌توجهی دارند. واحدهای کمپرسوری ترکیبی با ویژگی‌های فنی پیشرفته، راندمان انرژی فوق ‌العاده بالا و قابلیت اطمینان متمایز می‌شوند.

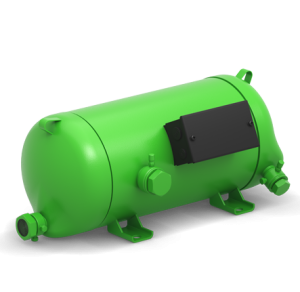

ELH/ELA Series

با سری ELH، بیتزر یک سری کمپرسور اسکرال افقی برای استفاده در سیستم‌های تهویه مطبوع حمل‌ونقل ارائه داده است. به لطف طراحی افقی و فشرده، این کمپرسورها به بهترین نحو برای واحدهای تهویه مطبوع کوچک در کاربردهای ریلی و اتوبوس‌های الکتریکی مناسب هستند. این سری شامل مدل‌هایی با توان موتور نامی بین ۷.۵ تا ۱۵ اسب بخار بوده و برای مبردهای R134a، R407C و R22 طراحی شده‌اند.

برای مبرد های R410A, R452B, R454B, R32

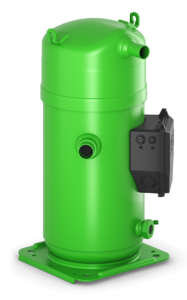

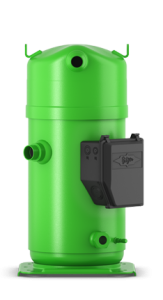

ORBIT Series

سری ORBIT، راهکار بیتزر برای کمپرسورهای اسکرول مورد استفاده در سیستم‌های تهویه مطبوع، فرآیندهای صنعتی و پمپ‌های حرارتی است. این کمپرسورها با ظرفیت سرمایشی بالا، قابلیت اطمینان، راندمان انرژی فوق‌العاده و سطح صدای پایین متمایز می‌شوند.

ORBIT BOREAL

کمپرسورهای اسکرال ORBIT Boreal به ‌ویژه در کاربردهایی با دمای تقطیر پایین، مانند اقلیم‌های دارای دمای محیط پایین یا چیلرهای آب‌خنک، مورد استفاده قرار می‌گیرند.

برای هیدروکربن ها

ORBIT PRO

بیتزر با ORBIT PRO، که به‌ طور ویژه برای مبرد آینده پروپان (R290) طراحی شده است، محدوده‌های کاربردی گسترده‌ای را برای پمپ‌های حرارتی و سیستم‌های تهویه مطبوع ارائه می‌دهد. این کمپرسور اسکرال دارای گسترده ‌ترین دامنه کاربرد در کلاس خود است. با دمای تبخیر تأیید شده بین −۳۰°C تا ۳۰°C و دمای تقطیر بین ۱۰°C تا ۸۰°C در عملکرد کمپرسور، ORBIT PRO امکان‌های جدیدی را برای کاربردهای آینده‌ نگرانه پمپ حرارتی و تهویه مطبوع، همچنین برای سرمایش فرآیندی و فناوری اطلاعات فراهم می‌کند.

برای مبرد های R410A, R452B, R454B, R32

ORBIT+ Series

سری جدید کمپرسورهای اسکرول ORBIT+ دارای موتور مغناطیس دائم با راه‌اندازی خطی (LSPM) است که برای بالاترین نیازهای راندمان طراحی شده است. این کمپرسورها به مشتریان امکان می‌دهند تا بالاترین استانداردهای راندمان انرژی را در کاربردهای تهویه مطبوع، مانند چیلرها و پمپ‌های حرارتی، رعایت کنند.

ORBIT FIT Series

سری ORBIT FIT، نسل جدید سری ORBIT با فناوری تزریق انعطاف‌ پذیر (Flexible Injection Technology) که برای عملکرد اقتصادی طراحی شده است. این فناوری باعث بهبود راندمان، افزایش ظرفیت و گسترش دامنه کاربردهای کمپرسور می‌شود.

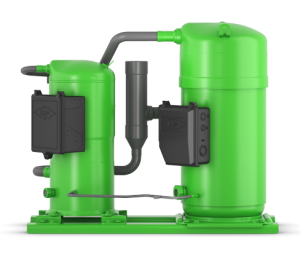

ORBIT Tandem/Trio

تمام سری‌های ORBIT را می‌توان به ‌صورت انعطاف ‌پذیر در پیکربندی‌ های تاندم و تریو متعدد با استفاده از فناوری پیشرفته هدر BITZER (BAHT) ترکیب کرد. علاوه بر مدیریت مطمئن روغن، این فناوری امکان تنظیم ظرفیت را از طریق عملکرد روشن و خاموش کردن چندین کمپرسور فراهم می‌کند.

ویژگی های کمپرسور اسکرال بیتزر

• راندمان خیلی بالا نسبت به مدل های پیستونی.
• طراحی ساده با حداقل قطعات متحرک که باعث کاهش مصرف انرژی، کاهش استهلاک و افزایش طول عمر این کمپرسورها تا بیش از 100 هزار ساعت می شود.
• مناسب برای سیستم های اینورتر.
• سطح صدای فوق کم بین 50 تا 65 دسیبل.
• سازگار با مبرد R-410 و مبردهای نسل جدید مثل R-32 و R-513A.

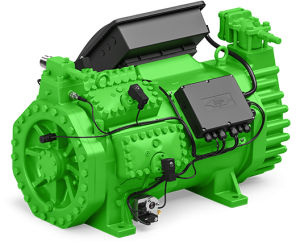

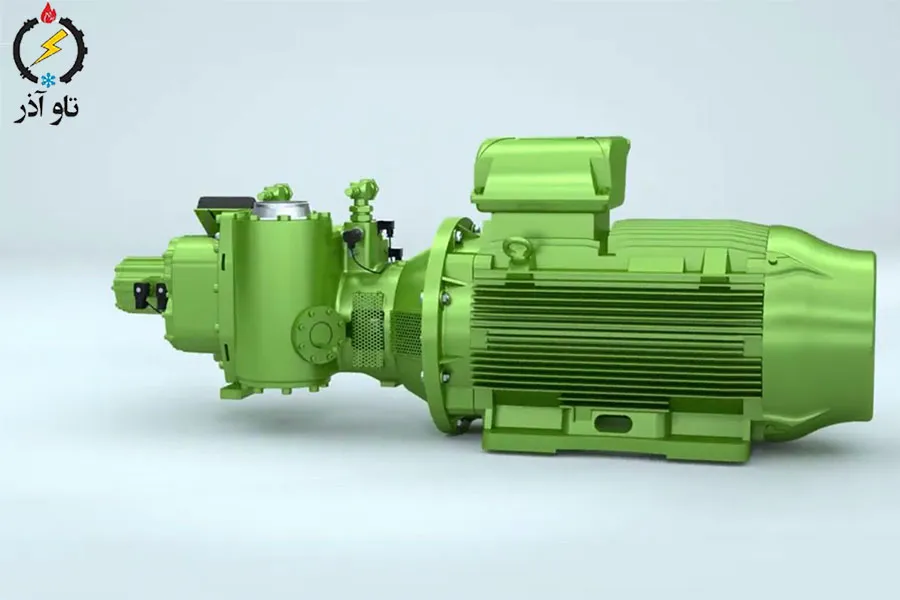

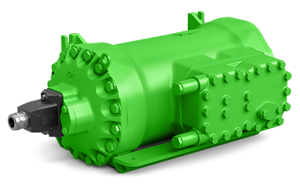

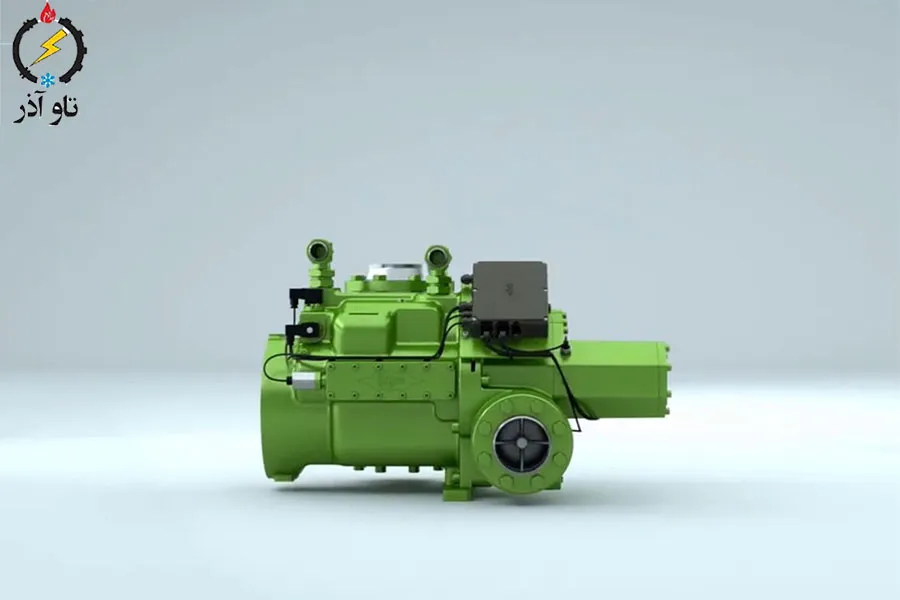

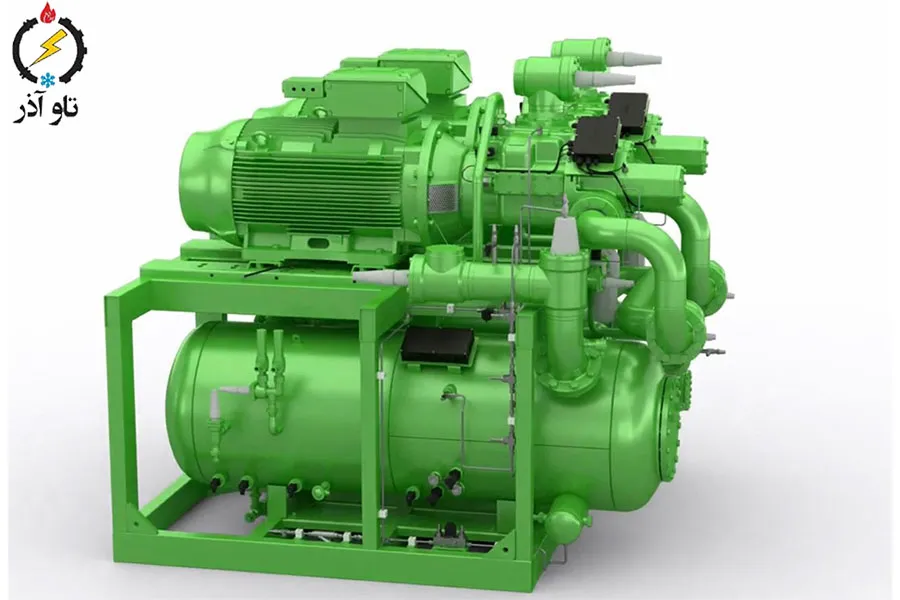

کمپرسورهای اسکرو بیتزر

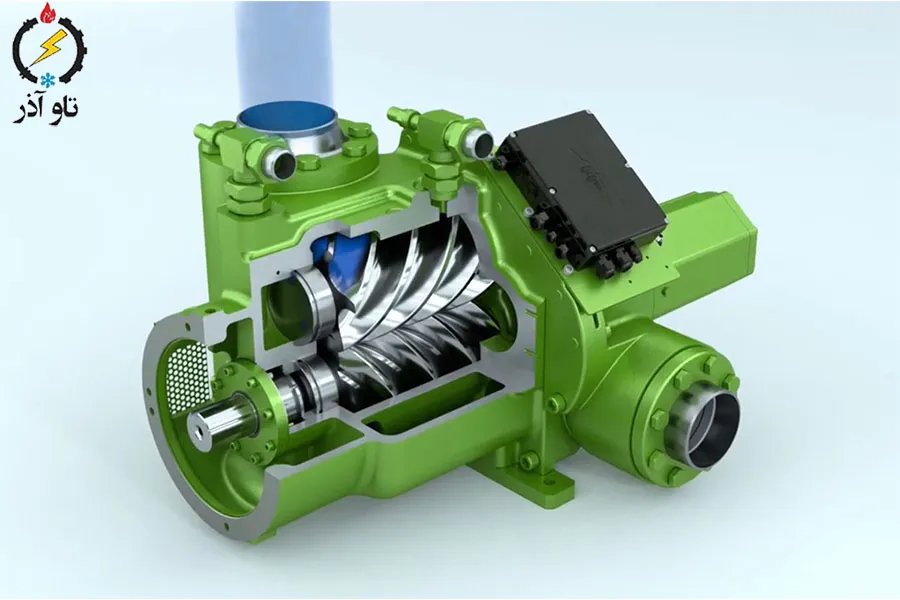

کمپرسورهای اسکرو بیتزر در مدل های نیمه بسته و کامپکت ( فشرده ) تولید و در صنایع برودتی مختلف استفاده می شوند با اینکه کمپرسورهای اسکرو توان بسیار بالایی دارند ولی فضای خیلی زیادی را اشغال نمی کنند و راندمان خوبی دارند. کمپرسور کامپکت بیتزر نیز با تکنولوژی جدید اسلاید والو ( تکنولوژی اسلاید والو یک مکانیزم کنترل ظرفیت در کمپرسورهای اسکرو است که باجابجایی یک صفحه درون محفظه کمپرسور میزان حجم گاز ورودی را تنظیم می کند ) توانایی تولید برودت با ظرفیت 10 % الی 100 % با حداکثر راندمان را دارند ، سری های کامپکت بیتزر تقریبا 30 % ابعاد کوچکتری نبست به سایر مدل ها دارند. سری جدید CSH کامپکت بیتزر جزو یکی از بهترین مدل های کمپرسور اسکرو در جهان بشمار می آید ، کمپرسورهای اسکرو بیتزر با اکثر مبردها سازگاری دارند.

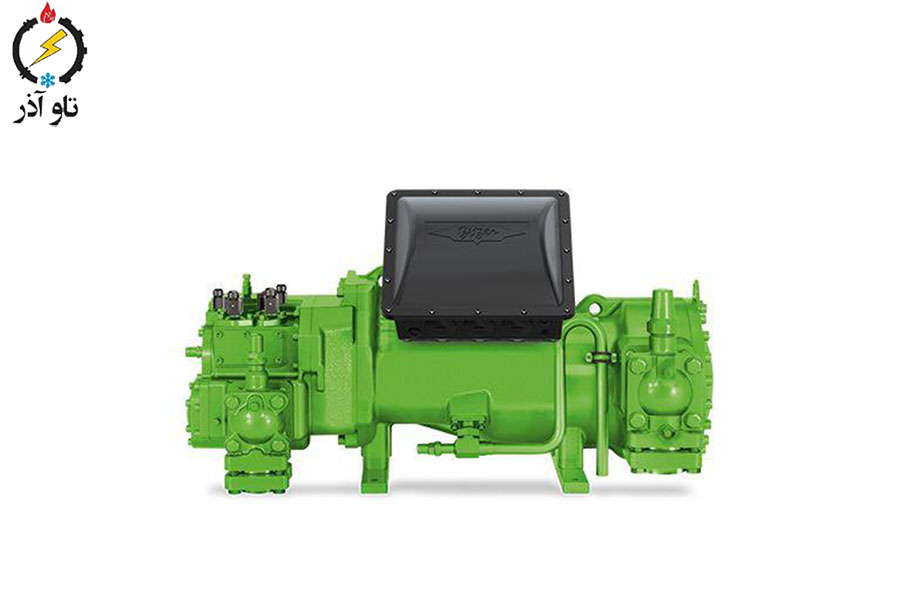

مدل های اسکرو بیتزر

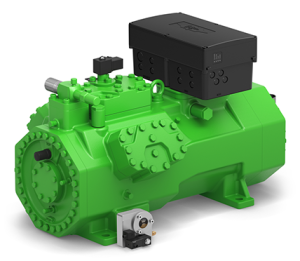

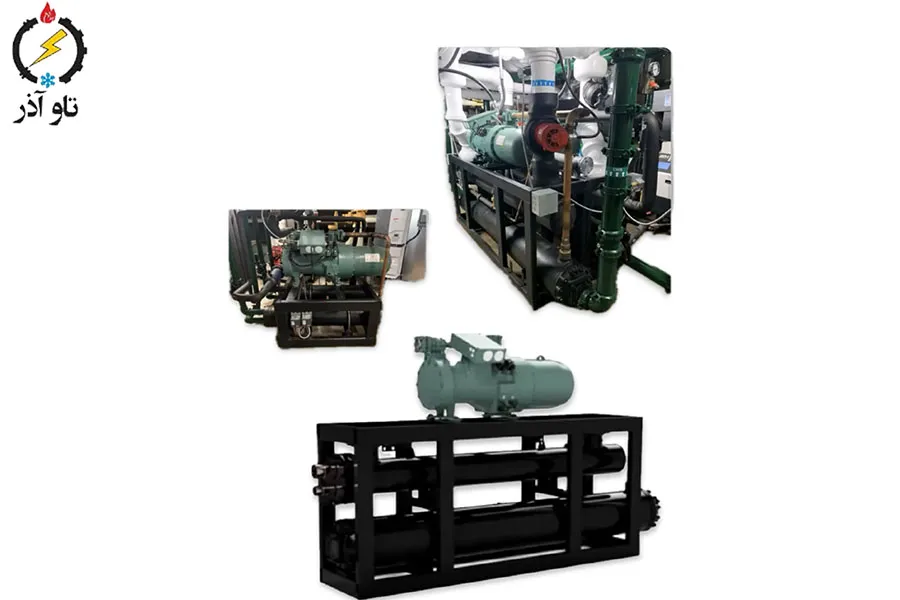

• سری CSH ( کامپکت اسکرو )
• سری CSW (مدل نیمه بسته برای سیستم های آب خنک)
• سری HSK , HSN (مدل نیمه بسته برای دماهای متوسط)
• سری CSVH ( با توان بسیار بالا )

ویژگی های کمپرسورهای اسکرو بیتزر

• عمر بسیار بالا نبست به کمپرسورهای پیستونی
• توانایی تولید پیوسته سرمایش
• قابلیت کارکرد در بارهای جزیی و فول لود با حداکثر راندمان
• بهینه سازی خودکار انرژی
• قابلیت اتصال به سیستم های هوشمند BMS
• امکان عیب یابی هوشمند از طریق برنامه Bitzer Service Tool
• مناسب برای محیط های با دمای بالا
• سطح صدای پایین
• راندمان حجمی بسیار بالا بین 85% الی 95% بسته به مدل
• مجهز به اسلاید والو در بعضی مدل ها برای کنترل پیوسته ظرفیت
• مناسب برای سردخانه ها و مصارف صنعتی
• سازگاری با مبردهای R-22 و R-134a و R-404a و R-507c
• روغن این کمپرسورها بسته به نوع مبرد می تواند از نوع POE یا معدنی باشد

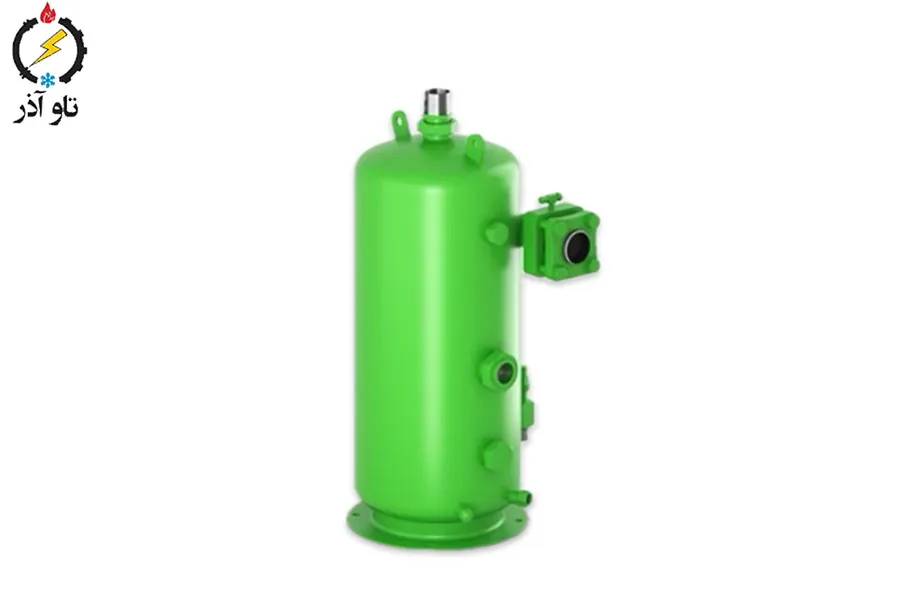

• مجهز به جداکننده روغن یا اویل سپراتور جهت جلوگیری از خروج روغن از کمپرسور
