کمپرسور دو مرحله‌ای بیتزر — معرفی، عملکرد، کاربردها و نکات فنی
مقدمه کمپرسور دو مرحله‌ای بیتزر
کمپرسور دو مرحله‌ای بیتزر برای کاربردهایی طراحی شده‌اند که نیاز به دستیابی به دماهای بسیار کم یا کارایی بهتر در شرایط اختلاف فشار بالا دارند. وقتی یک مرحله فشرده‌سازی (single-stage) نتواند دمای مورد نظر یا راندمان مطلوب را فراهم کند — به‌ویژه در سردخانه‌های عمقی، فریزرهای صنعتی یا سیستم‌های cascade — کمپرسور دو مرحله‌ای انتخاب متداول و مطمئنی است. بیتزر با نسل دوم (2nd generation 2-stage) خود سری‌هایی ارائه کرده که مخصوص کار در دمای خیلی پایین و کاربردهای حساس طراحی شده‌اند.
کمپرسور دو مرحله‌ای چیست و چرا «دو مرحله‌ای»؟
کمپرسور دو مرحله‌ای در واقع به سیستمی گفته می‌شود که گاز مبرد را در دو مرحله فشرده‌سازی متوالی فشرده می‌کند: ابتدا فشرده‌سازی در مرحله پایین‌فشار (LP) انجام می‌شود، سپس گاز از یک «میان‌تبرید / اینترکولر» یا محفظه میانی عبور می‌کند و سپس وارد مرحله فشار بالا (HP) می‌شود تا به فشار نهایی برسد. این طراحی دو مزیت اصلی دارد:
-
دستیابی به دماهای تبخیری بسیار پایین (ultra-low temperature) بدون اضافه‌بار بیش از حد روی قطعات.
-
بهبود راندمان و کاهش بار حرارتی روی مرحله HP که معمولا موجب کاهش توان ورودی و مصرف برق می‌شود.
بیتزر این مفهوم را در سری‌های نیمه‌هرمتیک 2-stage و همچنین مدل‌های اوپن-درایو پیاده‌سازی کرده است تا برای مصارف صنعتی عمیق سرد (مثل فریزرهای -40°C تا کمتر) مناسب باشد.
اجزای کلیدی و عملکرد فنی کمپرسور دو مرحله‌ای بیتزر
مرحله LP (Low Pressure)
گاز با دمای تبخیر پایین وارد سیلندرهای LP می‌شود و به فشار میانی فشرده می‌گردد. در این مرحله طراحی شیرها و کانال‌های ورودی برای کار در دماهای بسیار پایین و جلوگیری از یخ‌زدگی اهمیت دارد. بیتزر در سری 2-generation روی این قسمت تمرکز ویژه‌ای داشته است.
اینترکولینگ / میان‌تبرید (Intercooler / Subcooler)
گازی که از LP خارج شده، قبل از ورود به HP معمولاً از یک اینترکولر یا مبدل حرارتی عبور می‌کند تا دمای آن کاهش یابد (subcooling). این کار باعث کاهش حجم اختصاصی و بهبود راندمان فشرده‌سازی در مرحله دوم می‌شود. برخی پیکربندی‌ها از پوسته-لوله یا مبدل داخلی برای این منظور استفاده می‌کنند.
مرحله HP (High Pressure)
در این مرحله گاز از فشار میانی به فشار کندانسینگ نهایی فشرده می‌شود. چون دما و حجم گاز در این مرحله کاهش یافته‌اند، بار مکانیکی روی قطعات کاهش یافته و عمر مفید بهتری حاصل می‌شود. طراحی سوپاپ‌ها و متریال مناسب در این بخش حیاتی است.
سیستم روغن‌کاری و جریان روغن
کمپرسورهای دو مرحله‌ای نیمه‌هرمتیک بیتزر از مدارهای روغن‌کاری و جداکننده روغن طراحی‌شده برای اطمینان از بازگشت روغن به کارتر و جلوگیری از ورود بیش از حد روغن به مدار گاز استفاده می‌کنند؛ این مورد در کارکرد در دماهای پایین اهمیت مضاعف دارد.
چه موقع کمپرسور دو مرحله‌ای بیتزر انتخاب کنیم؟ (موارد کاربرد)
-
فریزرهای صنعتی با دماهای بسیار پایین (مثلاً ≤ −40°C و پایین‌تر). بیتزر به‌طور مشخص سری 2-generation را برای این نوع کاربردها معرفی کرده است.
-
سیستم‌های cascade یا ترکیبی که در آن مرحله‌ای اول مبرد با نقطه جوش کمتر کار می‌کند و مرحله نهایی کمپرسور دو مرحله‌ای فشار نهایی را تولید می‌کند.
-
کاربری‌هایی که اختلاف فشار بین مکش و دهش بسیار بالاست و یک مرحله فشرده‌سازی تنها باعث کارایی ضعیف یا آسیب مکانیکی می‌شود.
-
مواردی که می‌خواهید از کمپرسور در بار کامل بدون ریسک اضافه‌بار استفاده کنید (پایداری عملکرد و طول عمر مهم است).
انواع و مدل‌های کمپرسور دو مرحله‌ای بیتزر

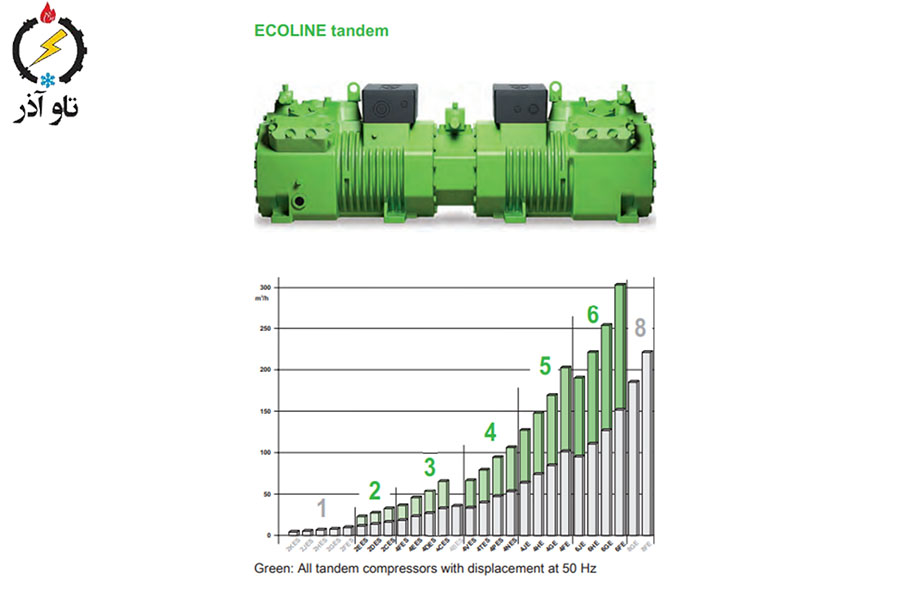

بیتزر چندین سری و مدل 2-stage ارائه کرده که معروف‌ترین آن‌ها «نسل دوم 2-stage» است. این خانواده شامل چند اندازه و پیکربندی (4- و 6- سیلندر، مدل‌های tandem برای ظرفیت‌های بزرگ‌تر) می‌شود. محدوده جابجایی (displacement) و ظرفیت در این سری به گونه‌ای است که پاسخگوی نیازهای متفاوت از سردخانه‌های متوسط تا خطوط تولید صنعتی بزرگ باشد. برای مثال برخی مدل‌ها برای مبردهای رایج صنعتی مانند R404A، R507، R134a و نیز برخی مبردهای کم-GWP تعریف شده‌اند.
مزایا و معایب کمپرسور دو مرحله‌ای بیتزر
مزایا
-
قابلیت رسیدن به دماهای بسیار پایین بدون نیاز به سیستم‌های کمکی پیچیده.
-
راندمان کلی بهتر در حالت‌های کاری خاص نسبت به نمونه‌های single-stage.
-
کاهش استرس حرارتی و مکانیکی روی قطعات HP و بنابراین طول عمر بیشتر.
-
انعطاف‌پذیری در انتخاب مبرد و ترکیب با اینترکولینگ برای بهینه‌‌سازی عملکرد.
معایب / ملاحظات
-
هزینه اولیه بالاتر نسبت به کمپرسورهای تک مرحله‌ای (در خرید و نصب).
-
پیچیدگی فنی بیشتر و نیاز به دانش تخصصی در نصب و سرویس (مثلاً تنظیم شیرها، لاین‌های روغن، اینترکولر).
-
نیاز به سرویس و نگهداری دقیق‌تر برای حفظ راندمان در طول زمان.
نکات انتخاب صحیح (Checklist برای مهندسان و خریدارها)
-
مشخص کردن بار سرمایشی دقیق (kW یا TR) و دمای تبخیر مورد انتظار.
-
انتخاب مدل بر اساس مبرد مورد استفاده — اطمینان از سازگاری با مبرد و نیاز به تغییرات موتور یا آب‌بندی.
-
بررسی نیاز به اینترکولر یا subcooler و تعیین پیکربندی مناسب برای حداکثر راندمان.
-
بررسی گزینه tandem یا multi-compressor برای ظرفیت‌های بالاتر و نیاز به redundancy.
-
پرسش در مورد مدار روغن و بازگشت روغن — مخصوصاً در کارکرد در دماهای خیلی پایین که بازگشت روغن دشوارتر است.
نگهداری، سرویس و نکات اجرایی کمپرسور دو مرحله‌ای بیتزر
-
برنامه‌ریزی سرویس دوره‌ای: بررسی سوپاپ‌ها، وضعیت روغن، نشتی‌ها و عملکرد اینترکولر.
-
کنترل کیفیت روغن: تعویض منظم و بررسی آلودگی‌های حاصل از تجزیه مبرد یا ذرات فرسایش.
-
پایش دمای مکش و دهش: هر تغییر غیرمعمول می‌تواند نشان‌دهنده مشکل در مرحله LP یا HP باشد.
-
تست‌های فشار و عملکرد پس از نصب: برای اطمینان از عملکرد صحیح شیرها و خطوط روغن/گاز.
-
استفاده از متخصصین آموزش‌دیده برای راه‌اندازی و تعمیر: کمپرسورهای 2-stage نیاز به تنظیمات دقیق‌تر نسبت به مدل‌های ساده‌تر دارند.
سوالات متداول (FAQ)
آیا کمپرسور دو مرحله‌ای برای همه پروژه‌ها مناسب است؟
خیر — اگر نیاز به دماهای بسیار پایین یا اختلاف فشار زیاد ندارید، کمپرسور تک-مرحله‌ای یا اسکرو ممکن است اقتصادی‌تر باشد. دو مرحله‌ای زمانی منطقی است که نیاز مخصوصی (مثل −40°C یا کمتر) وجود داشته باشد.
مبریدهای رایج برای 2-stage بیتزر کدام‌اند؟
بسته به مدل: R404A، R507، R134a و نسخه‌های سازگار با مبردهای کم-GWP در برخی مدل‌ها پشتیبانی می‌شوند. همیشه دیتاشیت مدل را چک کنید.
جمع‌بندی و راهنمای اقدام (CTA)
کمپرسور دو مرحله‌ای بیتزر یک راهکار مهندسی‌شده برای دستیابی به دماهای پایین و حفظ راندمان در شرایط سخت کاری است. اگر پروژه‌ی شما شامل سردخانه‌های عمیق، فریزرهای صنعتی یا سیستم‌های cascade است، انتخاب یک 2-stage از بیتزر می‌تواند هم از نظر فنی و هم از نظر اقتصادی در بلندمدت منطقی باشد.
