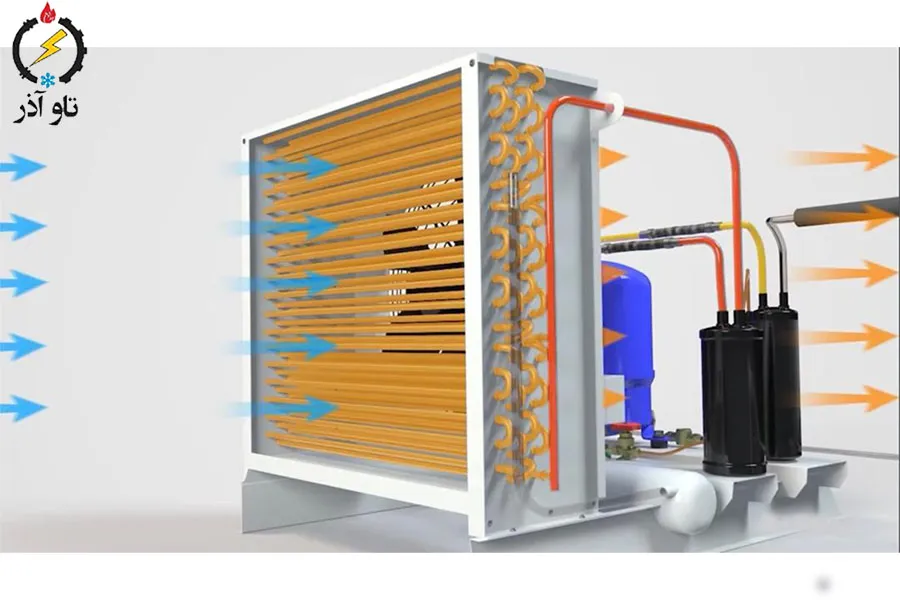

مقدمه کندانسینگ یونیت آسه

کندانسینگ یونیت (Condensing Unit) بخش بیرونی سیستم تهویه مطبوع است که وظیفه‌ی تبدیل مبرد از حالت گازی به مایع و دفع حرارت به محیط را برعهده دارد؛ این قسمت شامل کمپرسور، کندانسور (مبدل حرارتی)، فن و تجهیزات کنترلی/حفاظتی است و غالباً به‌عنوان واحد تامین‌کننده‌ی بار برودتی برای یک هواساز یا اواپراتور استفاده می‌شود.

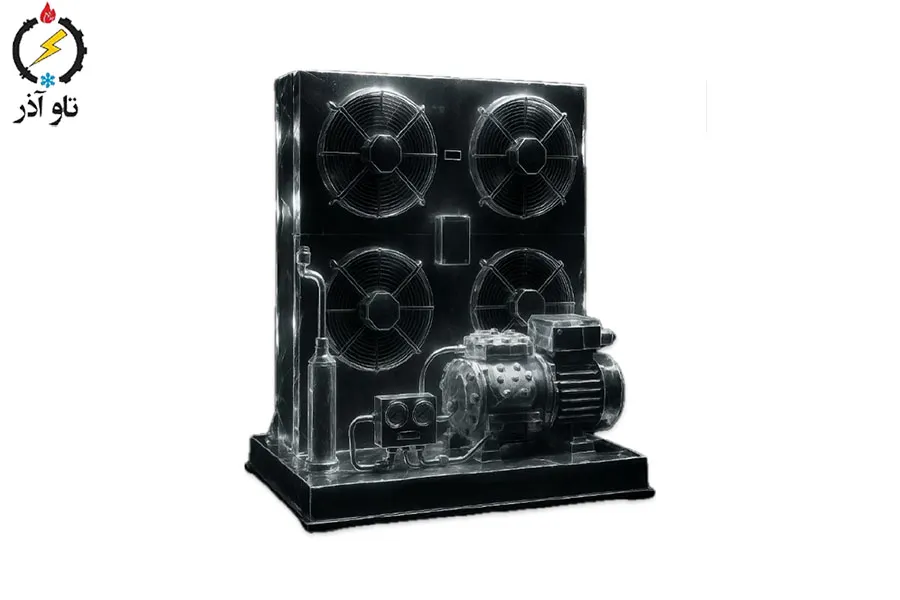

معرفی کندانسینگ یونیت آسه و جایگاه آن در بازار

کندانسینگ یونیت آسه (ASE) مجموعه‌ای از یونیت‌های بیرونی تهویه است که برای کاربردهای مختلف ساختمانی و صنعتی طراحی شده‌اند؛ این سری در مدل‌ها و ظرفیت‌های مختلف (مثلاً ACS-350A تا ASE-60AH در برخی کاتالوگ‌ها) عرضه شده و ویژگی‌هایی مانند کویل‌های مسی/آلومینیومی، سطوح عایق و مقاوم در برابر خوردگی، صدای پایین و سازگاری با مبردهای رایج را ارائه می‌دهند. مشخصات دقیق مدل‌ها و رنج ظرفیت‌ها در مستندات فنی و کاتالوگ‌های مربوط به سری ASE قابل مشاهده است.

چرا انتخاب درست کندانسینگ یونیت مهم است؟

انتخاب یونیت مناسب، روی کارایی سیستم، مصرف انرژی، طول عمر و هزینه‌های نگهداری تاثیر مستقیم دارد. یونیت مناسب باید با بار برودتی، شرایط محیطی، نوع مبرد، نیازهای صوتی و محدودیت‌های نصب هماهنگ باشد.

اجزای اصلی کندانسینگ یونیت و عملکرد هر کدام

کندانسینگ یونیت در واقع مجموعه‌ای از اجزای فشار بالای سیکل تبرید را در خود جای می‌دهد. در این بخش هر یک از اجزا را بررسی می‌کنیم.

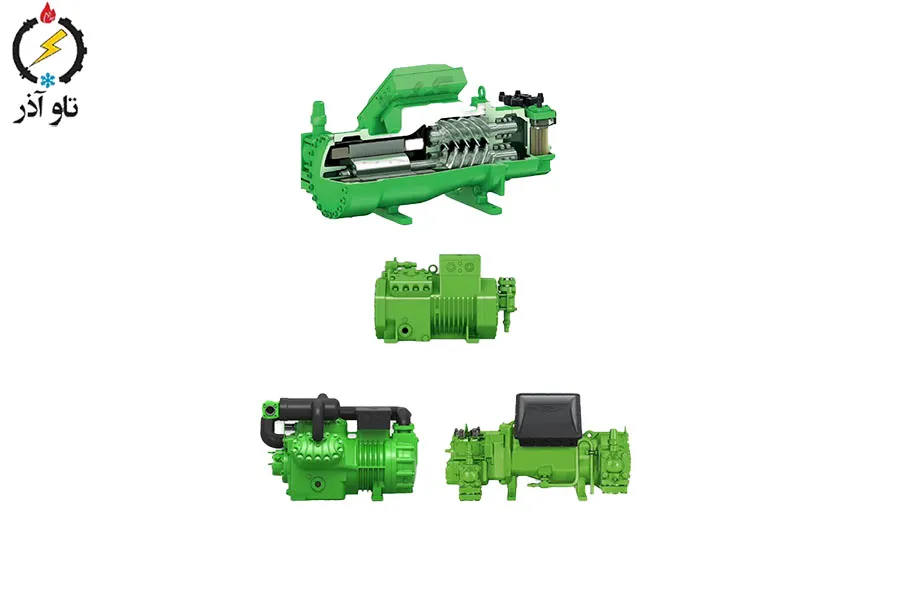

کمپرسور (Compressor)

کمپرسور قلب یونیت است: مبرد گازی با فشار و دمای پایین را مکش کرده، آن را فشرده می‌کند و به صورت گاز داغ و پرفشار به کندانسور می‌فرستد. نوع کمپرسور (اسکرال، روتاری، پیستونی) تأثیر زیادی روی بازده، محدوده ظرفیت و نویز دارد.

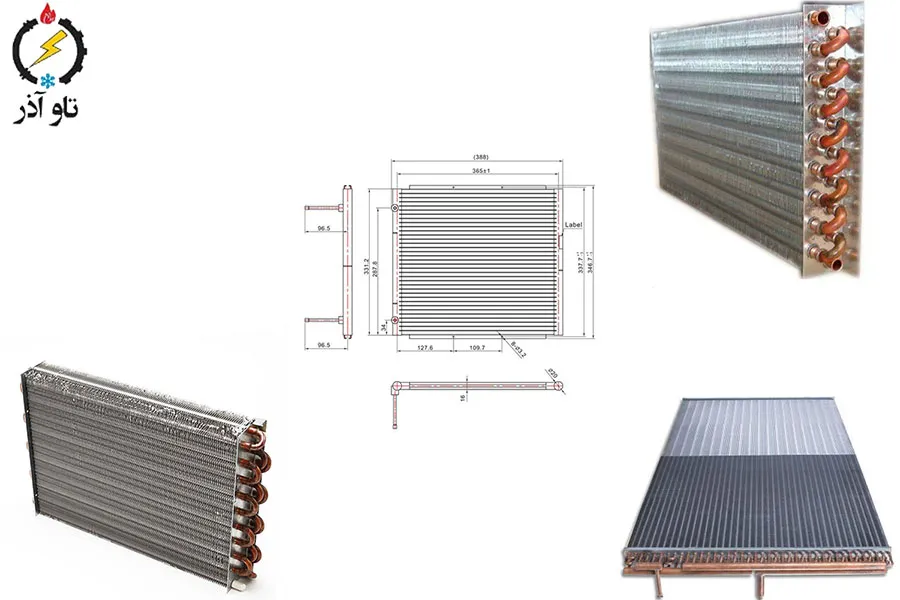

کندانسور (Condenser Coil)

کندانسور مبدل حرارتی‌ای است که وظیفه‌ی دفع گرمای مبرد و تبدیل آن از گاز داغ به مایع را دارد. کندانسور می‌تواند هواخنک (فن‌دار) یا آب‌خنک باشد؛ در یونیت‌های متداول ساختمانی نوع هواخنک رایج‌تر است. جنس لوله‌ها و فین‌ها (معمولاً مس و آلومینیوم) روی بهره‌وری و مقاومت در برابر خوردگی اثرگذار است.

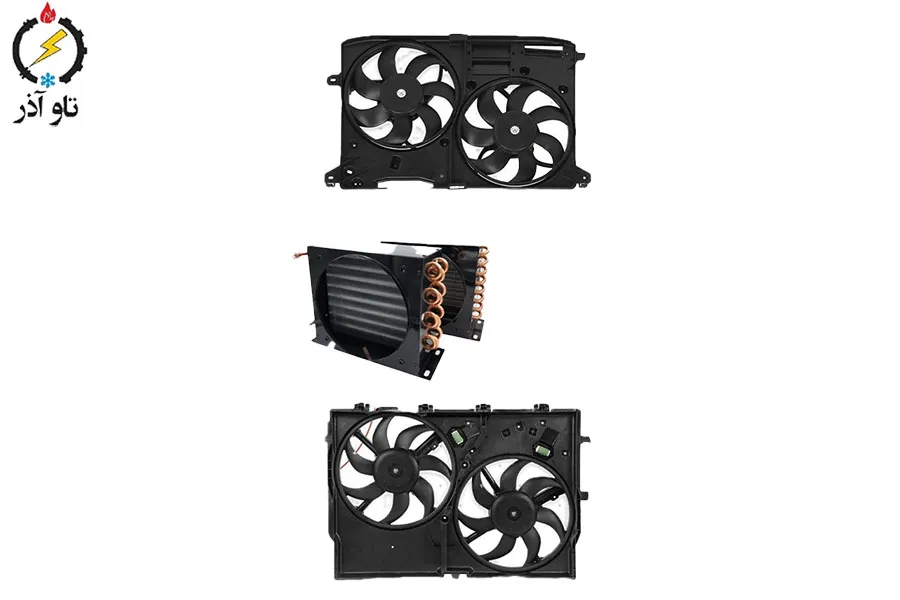

فن و سامانه‌ی جریان هوا

فن(ها) گرمای کندانسور را به محیط منتقل می‌کنند؛ طراحی فن، تعداد و سرعت آن، و مسیر جریان هوا روی افت فشار، سطح انتقال حرارت و نویز اثرگذار است.

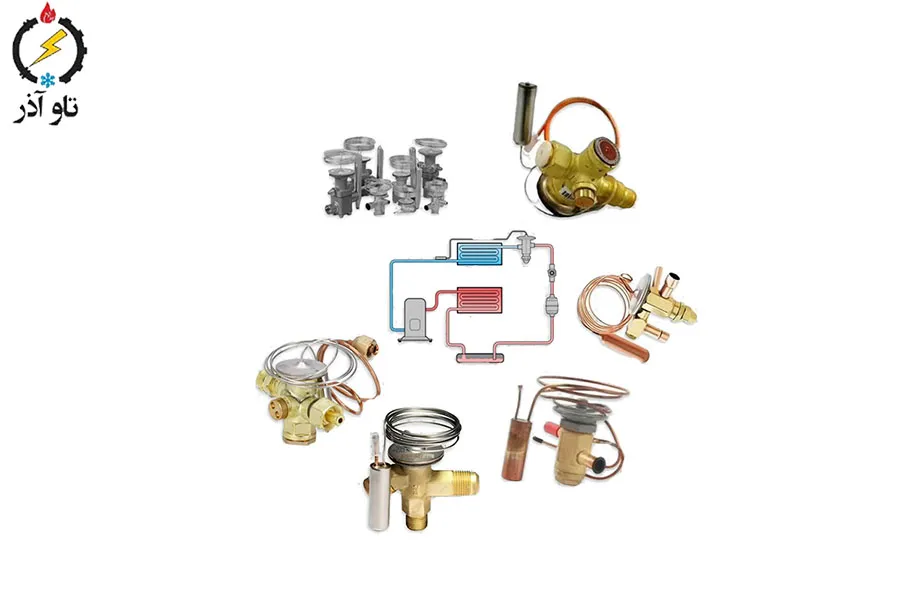

دستگاه انبساط (Expansion Device)

شیر انبساط یا اوریفیس وظیفه کنترل مقدار مبرد ورودی به اواپراتور و ایجاد افت فشار لازم برای تبخیر مبرد را دارد. انواع آن شامل TXV (شیر انبساط ترموستاتیک)، EEV (الکترونیکی) و اوریفیس ثابت است.

تجهیزات کنترلی و حفاظتی

شامل شستی‌ها، سنسورها، فیلترها، شیر سرویس و قطعات حفاظتی کمپرسور (مثل رله استارت، محافظ فشار بالا/پایین) است که ایمنی و عملکرد صحیح سیستم را تأمین می‌کنند.

نحوه عملکرد پایه‌ای (روند سیکل تبرید)

۱. کمپرسور مبرد را از اواپراتور وارد و آن را فشرده می‌کند (گاز داغ و پرفشار).
۲. گاز پرفشار وارد کندانسور می‌شود و گرما را به هوا یا آب می‌دهد؛ در نتیجه مبرد تقطیر می‌شود و به مایع تبدیل می‌گردد.
۳. مایع مبرد از طریق دستگاه انبساط عبور کرده و افت فشار باعث تبخیر جزئی و سرد شدن آن می‌شود.
۴. مبرد سرد به اواپراتور می‌رسد و با جذب گرما از محیط داخلی، دوباره به صورت گاز درمی‌آید و به کمپرسور بازمی‌گردد. این سیکل تکرار می‌شود.

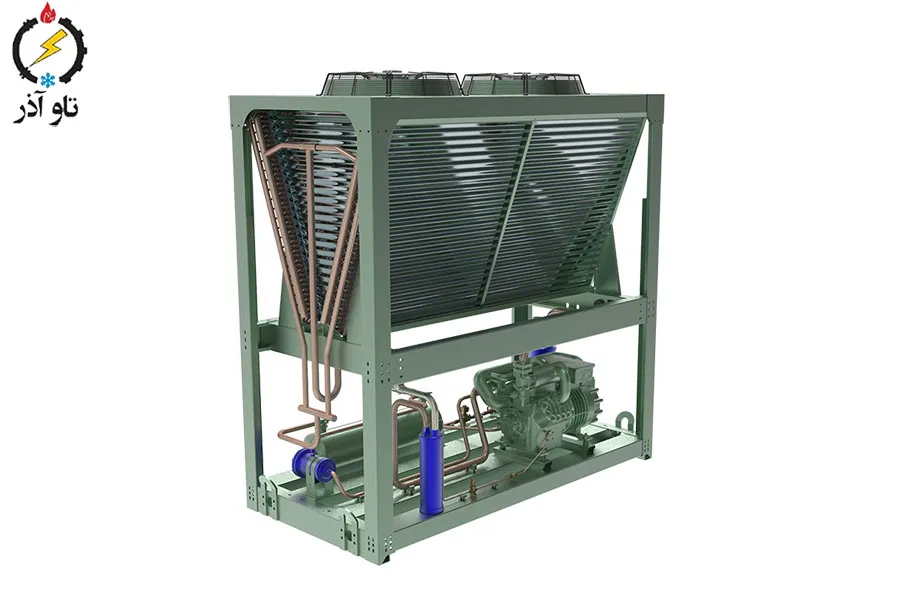

انواع کندانسینگ یونیت‌ها و کاربرد هر نوع

کندانسینگ یونیت هواخنک (Air-cooled)

بیشتر برای ساختمان‌ها، فروشگاه‌ها و کاربردهای سبک تا متوسط استفاده می‌شود؛ مزیت اصلی نصب ساده‌تر و هزینه‌ی اولیه‌ی کمتر است.

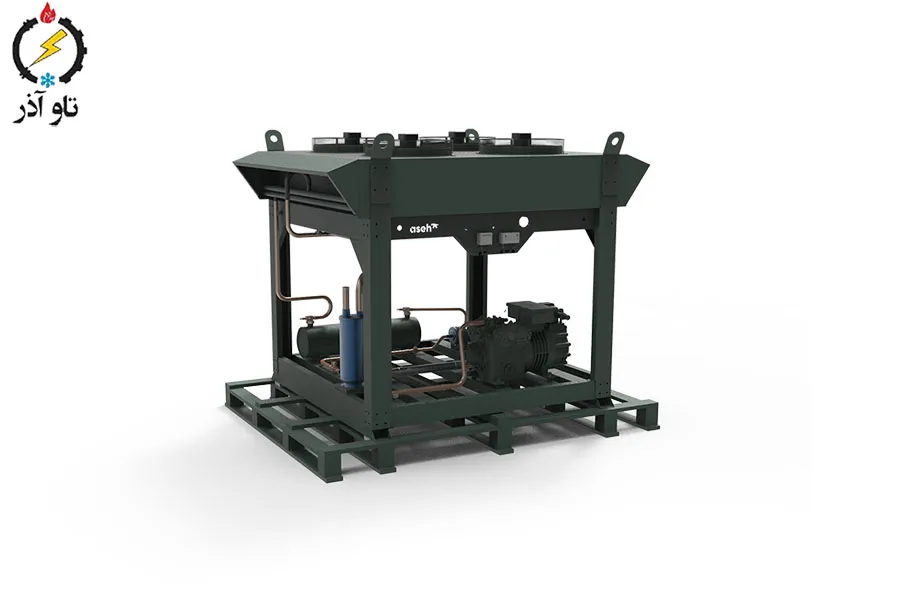

کندانسینگ یونیت آب‌خنک (Water-cooled)

در پروژه‌های بزرگ یا جایی که آب خنک در دسترس است کاربرد دارد؛ بازده بالا اما نیاز به برج خنک‌کن یا منابع آب دارد.

بر اساس نوع کمپرسور

• اسکرال: بازده بالا و نویز پایین؛ برای کاربردهای مسکونی و تجاری.

• روتاری: مناسب ظرفیت‌های کوچک تا متوسط.

• پیستونی: برای ظرفیت‌های بزرگتر یا کاربردهای صنعتی.

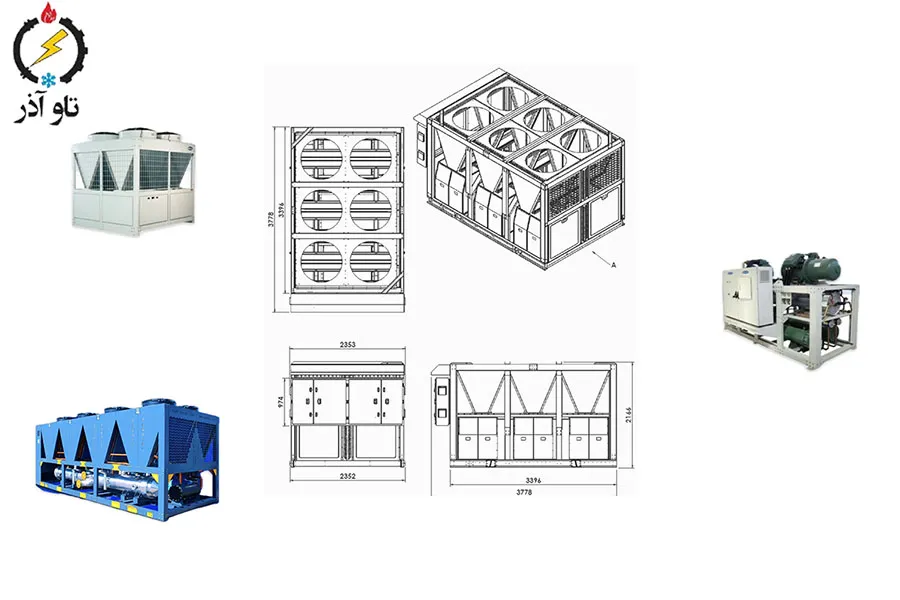

تفاوت کندانسینگ یونیت و چیلر

کندانسینگ یونیت معمولاً به‌عنوان یک واحد ساده‌تر و برای مصارف کوچک تا متوسط کاربرد دارد، در حالی که چیلر سیستم پیچیده‌تری است برای نیازهای بزرگ‌تر ساختمان‌ها و فرآیندهای صنعتی — از نظر ساختار، ظرفیت و کاربرد تفاوت‌هایی وجود دارد.

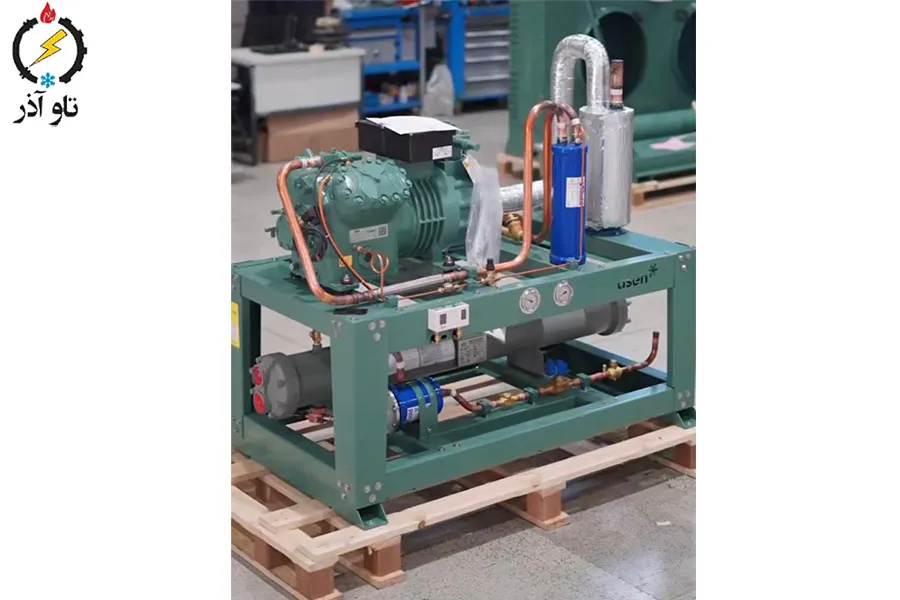

مشخصات فنی که در کاتالوگ‌های آسه باید بررسی کنید

• ظرفیت برودتی (BTU/h یا kW) بر اساس بار پروژه

• نوع و مدل کمپرسور (اسکرال/روتاری/پیستونی)

• نوع مبرد (R410A، R32 و …) و مقدار شارژ مبرد

• ابعاد و وزن یونیت (برای نصب و حمل)

• سطح صدا (dB) در فاصله‌ی مشخص

• محدوده‌ی کارکرد دمایی (حداقل/حداکثر محیط)

• ولتاژ و جریان برق، ضریب جریان راه‌اندازی (LRA) و جریان کار (FLA)

• مواد کویل و پوشش‌های ضد خوردگی

• امکانات کنترلی (ترموستات، پروتکتورها، ورودی‌های ارتباطی)
  این اطلاعات معمولاً در دیتاشیت یا کاتالوگ ASE ذکر شده‌اند و پیش از سفارش باید به دقت تطبیق داده شوند.

راهنمای انتخاب کندانسینگ یونیت آسه برای پروژه شما

محاسبه ظرفیت موردنیاز

برای انتخاب صحیح، ابتدا بار برودتی واقعی فضا را محاسبه کنید (بار حرارتی، تعداد افراد، بارهای داخلی، تلفات حرارتی، تابش خورشید). بعد از تعیین بار، یونیتی را انتخاب کنید که اندکی بیش از نیاز واقعی باشد تا عملکرد پایدار و طول عمر بیشتر تامین شود.

عوامل محیطی و محل نصب

دمای محیط، ارتفاع از سطح دریا، وجود گرد و غبار یا شرایط ساحلی (نمک) روی انتخاب کویل و پوشش ضدخوردگی اثرگذار است.

نویز و مسائل صوتی

برای محیط‌های حساس به صدا (هتل، مطب، کلاس‌ها) باید یونیت‌هایی با سطح صدای پایین‌تر یا نصب فاصله بیشتر و کابینت صداگیر را مدنظر قرار دهید.

نوع برق و سه‌فاز/تک‌فاز

بررسی کنید که چه ولتاژ و فاز برقی در دسترس است و یونیت انتخابی با آن هماهنگ باشد.

مسافت بین یونیت و اواپراتور

افزایش طول لوله‌ها نیاز به ملاحظات شارژ مبرد و افت فشار دارد؛ در دیتاشیت ASE محدوده‌های مجاز برای فاصله‌ها ذکر می‌شود.

نصب و راه‌اندازی — نکات مهم (چک‌لیست سریع)

• بررسی محل نصب: سطح تراز، فضای هوادهی کافی و فاصله از دیوارها.

• بررسی تابلو برق و کابل‌کشی: سیم‌بندی مطابق دیتاشیت و رعایت ایمنی قبل از برق‌رسانی. (هشدار: تا زمان تکمیل سیم‌کشی و بررسی‌ها، یونیت را به برق وصل نکنید).

• لوله‌کشی مبرد: قطر و طول لوله‌ها مطابق توصیه و با عایق مناسب.

• وکیوم و شارژ مبرد: حذف هوا و رطوبت از مدار و شارژ مطابق دستور سازنده.

• تست نشتی و آزمون عملکرد در شرایط مختلف.

• ثبت مقادیر جریان، فشار و دما برای مرجع سرویس‌های آینده.

نگهداری و سرویس دوره‌ای

نگهداری منظم عمر مفید و کارایی یونیت را به‌طور چشمگیر افزایش می‌دهد. برنامه سرویس پیشنهادی:

چک‌لیست ماهانه

• بررسی سطح صدا و لرزش‌های غیرمعمول

• بازدید ظاهری کویل‌ها و فن‌ها برای آلودگی یا انسداد

چک‌لیست فصلی (هر ۳–۶ ماه)

• تمیز کردن کویل‌ها و فین‌ها

• کنترل و روغن‌کاری (در صورت نیاز) قطعات مکانیکی

• بررسی مفصل اتصالات الکتریکی، پروتکتورها و فیوزها

چک‌لیست سالانه

• وکیوم و بازبینی شارژ مبرد اگر نشتی وجود داشته باشد

• تست عملکرد کمپرسور و اندازه‌گیری پارامترهای مهم (فشارهای سرویس، آمپر کشی)

• بررسی عملکرد ترمودینامیکی و تطبیق با دیتاشیت

نگهداری پیشگیرانه معمولاً هزینه‌ی کمتری نسبت به تعمیرات بزرگ دارد و ریسک خرابی ناگهانی را کاهش می‌دهد.

عیب‌یابی رایج و راه‌حل‌ها

یونیت روشن نمی‌شود

علت‌های محتمل: قطع برق، فیوز یا رله آسیب‌دیده، فرمان کنترل ارسال نمی‌شود. راه‌حل: بررسی برق ورودی، فیوزها و رله‌ها و ولتاژهای فرمان.

کمپرسور گرم و داغ می‌شود

علت: افت مبرد (کمبود شارژ)، گرفتگی در مدار، یا مشکل در فن کندانسور. راه‌حل: بررسی فشارها، کنترل فن و یافتن نشتی.

فشارهای کاری غیرطبیعی (فشار بالا یا پایین)

فشار بالا می‌تواند ناشی از کثیفی کویل، جریان هوای ناکافی یا شارژ بیش از حد باشد؛ فشار پایین اغلب به دلیل شارژ ناکافی یا نشتی رخ می‌دهد. راه‌حل: تمیزکاری کویل، تنظیم شارژ و بررسی مسیر هوا.

صدای غیرمعمول یا لرزش

باید اجزا از نظر لق بودن، بالانس فن و وضعیت کمپرسور بررسی شوند.

برای هر مشکلی، ابتدا از دستورالعمل ایمنی پیروی کنید و در صورت نیاز از تکنسین مجرب یا نماینده فنی تأییدشده کمک بگیرید.

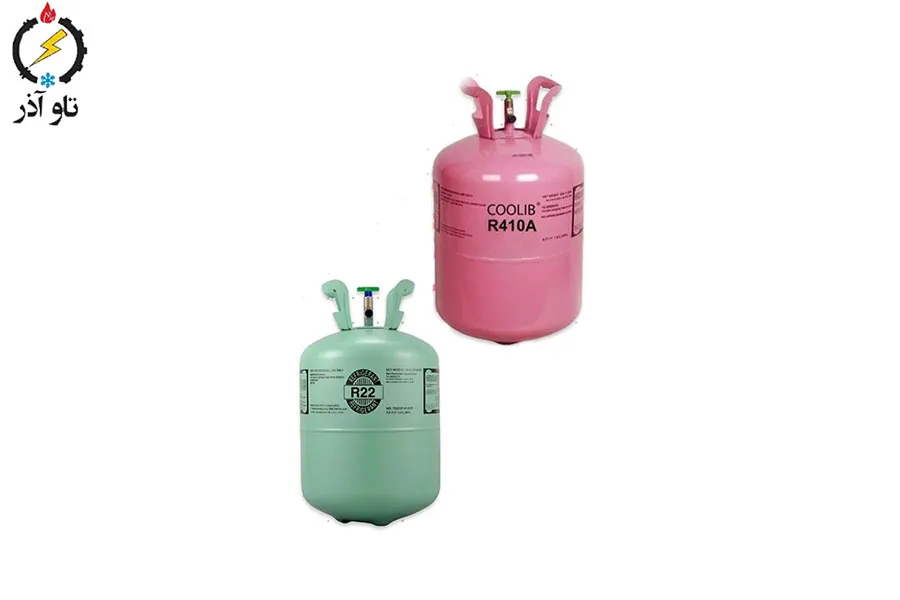

مبردها و بازده انرژی (نکات سازگار با مقررات)

رایج‌ترین مبردها در یونیت‌های جدید شامل R410A و برخی مدل‌ها R32 یا مبردهای کارآمدتر هستند؛ R22 در بسیاری از بازارها به‌تدریج کنار گذاشته شده است. انتخاب مبرد مناسب روی بازده، اثرات زیست‌محیطی و سازگاری با قطعات اثر می‌گذارد؛ پیش از خرید مطمئن شوید که یونیت ASE که انتخاب می‌کنید با مبرد مورد نظر و قوانین محیطی منطقه شما سازگار است.

مزایای استفاده از کندانسینگ یونیت آسه

• طیف مدل‌ها و ظرفیت‌ها: امکان انتخاب مطابق با نیاز پروژه (مدل‌های کوچک تا متوسط و بالاتر).

• طراحی برای نصب بیرونی: سازگاری با محیط‌های مختلف و قابلیت نصب نزدیک به هواساز.

• هزینه-کارایی مناسب: در پروژه‌های متوسط می‌تواند جایگزین مقرون‌به‌صرفه‌ای برای چیلرهای بزرگ باشد.

• پشتیبانی فنی و قطعات یدکی: در صورت تهیه از نماینده رسمی، پشتیبانی نصب و سرویس فراهم است.

قیمت‌گذاری و عوامل موثر بر هزینه

قیمت نهایی کندانسینگ یونیت آسه به موارد زیر بستگی دارد:

• مدل و ظرفیت یونیت

• نوع کمپرسور و تجهیزات کنترلی

• پوشش‌های ضدخوردگی و جنس کویل

• هزینه حمل و نصب و طول لوله‌کشی

• خدمات پس از فروش، گارانتی و تامین قطعات یدکی

برای برآورد دقیق، گرفتن چند پیشنهاد از تأمین‌کنندگان و مقایسه دیتاشیت‌ها ضروری است.
